Особенности распространения радиоволн

Содержание

Введение

1. Понятие, классификация радиоволн

2. Особенности распространения радиоволн

3. Факторы, влияющие на дальность и качество радиоволн

Заключение

Литература

Введение

В системах передачи информации с помощью радиотехнических и радиоэлектронных приборов различают три звена: передающее устройство, с

реда, в которой распространяются радиоволны, и приемное устройство.

Понятно, что если радиоэлектронная система включает в свой состав тракт распространения, то безупречная и надежная работа системы в целом в значительной мере определяется также условиями распространения радиоволн на участке, разделяющем передающую и приемную антенны.

В процессе распространения волны подвергаются ослаблению и искажению. Кроме того, на приемную антенну воздействуют разного рода помехи как естественного, так и искусственного происхождения. Для обеспечения надежной передачи информации необходимо, чтобы поле сигнала, во-первых, в определенное число раз превышало уровень помех (в зависимости от условий работы канала связи и требований к надежности). Во-вторых, сигналы не должны подвергаться чрезмерным искажениям, неизбежно возникающим в процессе распространения. Искажения должны находиться в пределах допустимых норм.

Передача информации может нарушиться либо при значительном снижении уровня сигнала (который при этом уже не будет выделяться на фоне помех), либо при сильном искажении формы сигнала (его растягивании, дроблении и т. д.).

Свободно распространяющиеся радиоволны находят в современной технике обширные и многообразные применения, а именно: в системах связи, в радиолокационных устройствах, телеметрии, системах управления, в радионавигации и во многих других случаях. Их основное преимущество заключается в том, что когда связь устанавливается между фиксированными (наземными) пунктами, то нет необходимости сооружать между ними, соединительную или направляющую систему. Радиоволны являются единственным и естественным средством осуществления связи с передвигающимися объектами (автомобилями, кораблями, самолетами, космическими кораблями).

1. Понятие, классификация радиоволн

Радиоволнами условно называют электромагнитные волны в диапазоне от 100000 м до примерно 0,1 мм, что, применяя известное соотношение между длиной волны и частотой соответствует интервалу частот от 3000 гц до 3•1012 гц.

Используемые в технике связи волны принято подразделять по десятичному признаку на диапазоны: сверхдлинных волн (СДВ) от 105 до 104 м, длинных волн (ДВ) от 104 до 103 м, средних волн (СВ) от 103 до 100 м, коротких волн (КВ) от 100 до 10 м, метровых волн (МВ) от 10 до 1 м, дециметровых волн (ДМВ) от 1 до 0,1 м, сантиметровых волн (СМВ) от 10 до 1 см, миллиметровых волн (ММВ) от 1 см до 1 мм и субмиллиметровых волн (СММВ) от 1 до 0,1 мм. Волны короче 0,1 мм относят к диапазону оптических волн.

Диапазоны МВ, ДМВ и СМВ часто называют ультракороткими волнами. Сверхвысокими частотами называют частоты диапазонов ДМВ и СМВ.

Скорость распространения радиоволн в свободном пространстве составляет 3 • 108 м/с.

Дифракция радиоволн - явление, состоящее в том, что радиоволны способны огибать препятствия. Дифракция проявляется тем сильнее, чем больше длина волны по сравнению с размерами препятствий. Например, километровые и гектометровые волны огибают горы, холмы, большие городские здания и т. д. В то же время волны микроволновых диапазонов не огибают эти препятствия, образуя непосредственно за ними зоны радиотени. Благодаря явлению дифракции волны огибают неровности земной поверхности, распространяясь в виде поверхностной (земной) волны на расстояния, превышающие дальность прямой видимости.

Рефракция радиоволн - явление преломления радиоволн в атмосфере вследствие уменьшения плотности воздуха с высотой, приводящее к увеличению дальности распространения поверхностной радиоволны. При среднем (нормальном) состоянии атмосферы (температура воздуха на уровне моря 15°С, снижение температуры с высотой-0,65°С на 100 м, уменьшение давления - дальность распространения поверхностной радиоволны увеличивается на 15 . 20% по сравнению с дальностью геометрической видимости (случай нормальной атмосферной рефракции). При некоторых особых состояниях атмосферы, когда плотность воздуха уменьшается с высотой быстрее, чем в нормальной атмосфере, может образоваться атмосферный волновод (суперрефракция), по которому поверхностная волна распространяется в несколько раз дальше, чем при нормальной рефракции.

Интерференция радиоволн - явление взаимного наложения радиоволн, приходящих в точку приема по разным путям. Если амплитуды радиоволн, приходящих по двум путям различной длины, одинаковы, то при совпадающих фазах результирующее поле удваивается, при противоположных фазах равно нулю.[1]

С явлением интерференции радиоволн связаны замирания сигнала, а также появление повторных контуров на телевизионном изображении.

Радиоволны принято также классифицировать по способу распространения в свободном пространстве и вокруг земного шара.

Волны, распространяющиеся в свободном пространстве (космосе) от одного космического объекта к другому, носят название прямых или свободно распространяющихся. К этой же категории можно в некоторых случаях отнести волны, распространяющиеся между наземной станцией и космическим объектом, а именно в те случаях, когда влиянием относительно тонкого слоя атмосферы можно пренебречь.[2]

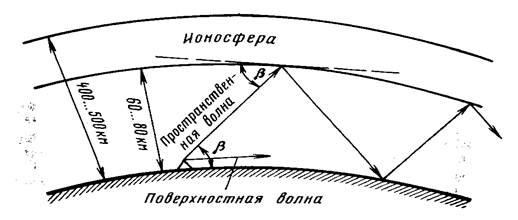

Радиосвязь может осуществляться с помощью поверхностных и пространственных радиоволн.

Волны, распространяющиеся вдоль сферической поверхности Земли и частично огибающие ее вследствие явления дифракции, получили название земных или поверхностных. Способность волн огибать встречаемые препятствия и дифрагировать вокруг них, определяется соотношением между длиной волны и размерами препятствий. Чем ниже частота сигнала, тем больше дальность распространения поверхностной волны. Чем короче волны, тем слабее проявляется дифракция. По этой причине УКВ очень слабо дифрагирует вокруг поверхности земного шара и дальность их распространения в первом приближении определяется расстоянием прямой видимости.

Ультракороткие волны, распространяющиеся за счет рассеяния на неоднородностях тропосферы на расстояние до 1000 км, получили название тропосферных.

Наконец, волны длиннее 10 м, распространяющиеся вокруг земного шара на сколь угодно большие расстояния за счет однократного и многократного отражения от ионосферы (т. е. ионизированной оболочки атмосферы), называются ионосферными или пространственными.

Слои ионосферы: слой D с наиболее слабой электронной концентрацией, высота 60 . 80 км (существует только днем), слой Е со средней электронной концентрацией, высота 90 . 150 км, слой F с наиболее высокой электронной концентрацией, высота 190 . 500 км; летом расщепляется на два слоя с различной электронной концентрацией: F1 (высота 190 . 230 км) и F2 (высота 230 . 500 км).
