Исследование электровакуумного триода в рамках виртуального эксперимента

Анодный ток существует при выполнении двух условий: при накале катода, достаточном для электронной эмиссии, и при положительном потенциале анода относительно катода.

Разность потенциалов между анодом и катодом называют анодным напряжением (напряжением анода) и обозначают Ua или uа Положительное анодное напряжение создает ускоряющее электрическое поле, под действием которого электроны движут

ся от катода к аноду.

В практических схемах, когда в анодную цепь включена нагрузка, на которой падает часть напряжения анодного источника, анодное напряжение меньше Еа Следует различать эти напряжения. Нередко возникают ошибки от того, что напряжение анодного источника Еа неправильно называют анодным напряжением. Но они равны только в том случае, когда зажимы анодного источника непосредственно присоединены к аноду и катоду лампы

Положительное анодное напряжение у маломощных диодов составляет доли вольта или единицы вольт. У кенотронов средней мощности оно достигает десятков вольт, а у мощных кенотронов сотен вольт и более.

Условились принимать потенциал катода за нулевой, так как от катода электроны начинают свое движение. Потенциал любого электрода определяют относительно катода. У катода прямого накала за точку нулевого потенциала принимают минус источника накала.

Второй цепью диода является цепь накала. Она состоит из источника Ен и подогревателя (или катода прямого накала) лампы. Ток накала обозначают Iн, а напряжение накала, т. е. напряжение между выводами подогревателя (или катода прямого накала) обозначают Uн Напряжение накала всегда низкое - единицы, реже десятки вольт. Ток накала обычно больше анодного тока. У маломощных ламп он составляет десятки миллиампер, а у мощных доходит до десятков и даже сотен ампер. Если напряжение Ен выше нормального) напряжения накала лампы Uн то в цепь включают реостат или постоянный поглотительный резистор. Реостат применяют также для регулирования накала. Для контроля накала параллельно нити накала включают вольтметр.

Устройство и принцип работы триода

Триоды имеют третий электрод – управляющую сетку называемую обычно простой сеткой и расположенную между анодом и катодом. Она служит для электростатического управления анодным током. Если изменять потенциал сетки относительно катода, то будет изменяться электрическое поле и вследствие этого станет изменяться катодный ток лампы.

Катод и анод у триодов такие же как у диодов. Сетка у большинства ламп выполняется из проволоки.

Все, что относится к сетке, обозначается символами с индексом g (от английского слова grid - сетка).

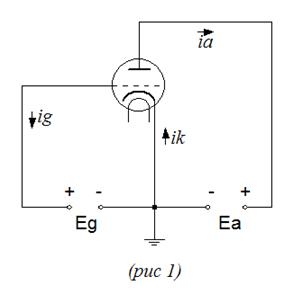

Триод имеет цепи накала и анода, подобные таким же цепям диода, цепь сетки (рис 1). Цепь сетки состоит из промежутка катод-сетка внутри лампы и источника сеточного напряжения Еg. В практических схемах в цепь сетки включают еще и другие элементы.

D:\FIZIKI\УЧЁБА\4 курс\курсовая по физике(Игорь)\рмсунки\1.GIF

Разность потенциалов между сеткой и катодом называется сеточным напряжением (напряжением сетки) и обозначается иg или Ug. При положительном напряжении сетки часть электронов попадает на сетку, и в ее цепи образуется сеточный ток (ток сетки), обозначаемый ig или 1g Часть триода, состоящая из катода, сетки и пространства между ними, подобна диоду.

Основным и полезным током в триоде является анодный ток. Он аналогичен коллекторному току биполярного транзистора или току стока полевого транзистора. Сеточный ток аналогичный току базы транзистора, бесполезен и даже вреден. Обычно он значительно меньше анодного тока. Во многих случаях сеточный ток уничтожают. Для этого напряжение сетки должно быть отрицательным. Тогда сетка отталкивает электроны. Возможность уничтожения вредного сеточного тока существенно отличает триод от биполярного транзистора, который всегда работает с током базы.

В проводе катода протекает суммарный ток, который называется катодным током

Катодный ток аналогичен эмиттерному току биполярного транзистора или току истока полевого транзистора. Напомним, что в диоде катодный ток всегда равен анодному току, а в триоде эти токи равны только при Ug< 0, так как в этом случае ig = 0.

Подобно диодам триоды обладают односторонней проводимостью. Но для выпрямления переменного тока их применять нет смысла, так как диоды проще по конструкции и дешевле. Возможность управления анодным током с помощью сетки определяет основное назначение триодов - усиление электрических колебаний. Триоды применяются также для генерации электрических колебаний различной частоты. Работа триодов в генераторах и других специальных схемах в большинстве случаев сводится к усилению.

Электронная эмиссия.

Основным электродом каждого электровакуумного прибора является катод, эмитирующий электроны.

Электронной эмиссией называют процесс выхода электронов из твердых или жидких тел в вакуум или газ. Чтобы вызвать электронную эмиссию, надо сообщить электронам добавочную энергию, которую называют работой выхода. Работа выхода различна для разных металлов и составляет несколько электрон-вольт. Чем она больше, тем труднее вызвать электронную эмиссию. У металлов, имеющие большие по сравнению с другими межатомные расстояния, работа выхода меньше. К ним относятся щелочи и щелочноземельные металлы, например цезий, барий, кальций.

Рассмотрим основные виды электронной эмиссии.

Термоэлектронная эмиссия обусловлена нагревом тела, эмитирующего электроны, и широко используется в электронных приборах. С повышением температуры энергия электронов проводимости в проводнике или полупроводнике растет и может оказаться достаточной для совершения работы выхода. Если вылетевшие электроны не отводятся от эмитирующей поверхности ускоряющим полем, то около нее образуется скопление электронов («электронное облако»). В нем энергии электронов различны и некоторой средней энергией обладает наибольшее число электронов. Средняя энергия обычно составляет десятые доли электрон-вольта.

«Электронное облако» находится в динамическом равновесии. Новые электроны вылетают из нагретого тела, а ранее вылетевшие падают обратно. Явление термоэлектронной эмиссии напоминает испарение жидкости в замкнутом сосуде. Над такой жидкостью находится насыщенный пар. В нем энергии молекул различны и некоторой средней энергией обладает наибольшее число молекул. Насыщенный пар находится в динамическом равновесии с жидкостью: одни молекулы возвращаются в жидкость, а другие, получившие при нагреве достаточную энергию, вылетают из жидкости. Повышение температуры, начиная с некоторого её значение, вызывает резкое усиление эмиссии.

Электростатическая (или автоэлектронная) эмиссия представляет собой вырывание электронов сильным электрическим полем. Эту эмиссию иногда называют холодной.

Выход электронов из металлов при нормальной (комнатной) температуре происходит с помощью электрических полей с напряженностью не менее 105 —106 В/см.
