Защитные диэлектрические пленки в планарной технологии

9. Реактивное катодное распыление оксида кремния

Метод реактивно-катодного распыления оксида кремния основан на использовании электрического разряда между электродами при низком давлении окисляющего газа. Под действием бомбардировки ионизированными молекулами газа материал катода испаряется в виде свободных атомов или в виде соединений, образующихся при реакции катода с остаточными м

олекулами газа. Перенос распыленных частиц происходит либо за счет их кинетической энергии, либо за счет диффузии, если столкновения с остаточными молекулами газа заметно снижают их кинетическую энергию.

Методом реактивно-катодного распыления можно получать пленки оксида кремния, подвергая распылению в присутствии кислорода кремниевую мишень. Обычно этот процесс проходит при давлении 0,4 Па и напряжении 1500—2000 В. Скорость роста: пленки оксида кремния увеличивается при введении в кислородную атмосферу небольших количеств аргона.

Разновидностью реактивно-катодного распыления является метод, при котором плазма получается с помощью высокочастотного разряда. По данному методу защитные оксидные пленки получают при давлении 26,5—133 Па и напряжении 3—5 кВ.

Хорошая контролируемость процесса реактивно-катодного распыления позволяет автоматизировать процесс осаждения защитных пленок оксида кремния на подложки из полупроводникового материала.

10. Химическое осаждение пленок нитрида кремния

Наряду с защитными диэлектрическими пленками диоксида кремния в производстве полупроводниковых приборов и интегральных микросхем все более широкое применение находят пленки нитрида кремния.

Пленки нитрида кремния обладают меньшей проницаемостью для диффузантов, используемых в обычной планарной технологии, чем пленки диоксида кремния. Поэтому пленки нитрида кремния получают более тонкими. Это является важным фактором для фотолитографии, способствующим увеличению ее разрешающей способности.

Пленки нитрида кремния можно выращивать во много раз быстрее, чем пленки диоксида кремния, и при более низких температурах.

Рассмотрим несколько способов химического осаждения пленок нитрида кремния.

Реакция взаимодействия кремния с азотом. Для осуществления химической реакции нитрирования необходима температура J100— 1300°С:

3Si + 2N2 - Si3N4

Обычно этим способом пользуются для получения нитрида кремния как тугоплавкого материала. В данной реакции чистый азот может быть заменен аммиаком, который диссоциирует при высокой температуре и взаимодействует с кремнием легче, чем молекулярный азот.

Пленки нитрида кремния могут быть получены методом открытой трубы. В рабочей камере располагают пластины кремния и пропускают через нее поток азота. При температуре 1200°С и скорости потока азота 300 см3/мин на поверхности пластин кремния образуется пленка нитрида кремния.

Реакция взаимодействия силана с аммиаком. Для протекания химической реакции азотирования силана аммиаком необходима температура 700—11000 C Таким образом, по сравнению с предыдущей реакцией рабочие температуры процесса осаждения пленок нитрида кремния значительно ниже. В рабочую камеру с кремниевыми пластинами в потоке водорода со скоростью (Зч-5) подаются силан и аммиак в соотношении 1:20. Избыток водорода препятствует преждевременному разложению силана. В рабочей камере при температуре выше 500°С происходит разложение силана и взаимодействие его с аммиаком:

3SiH4 + 4NH3 — Si3N4 + 12Н2

Образовавшийся в результате реакции нитрид кремния осаждается на поверхности кремниевых пластин.

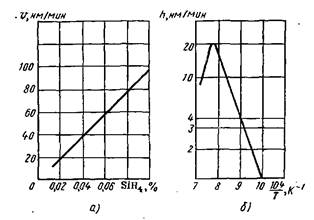

Скорость роста пленки нитрида кремния зависит от концентрации силана в рабочей камере и температуры проведения процесса (рис. 8). Из графика видно, что при температуре 1250°С скорость осаждения замедляется, а при температуре выше 1250°С

значительно уменьшается. Это объясняется недостатком силана в рабочей камере вследствие его интенсивного разложения при повышенных температурах.

Обычно пленки нитрида кремния осаждают на подложки при температуре 800—900°С с использованием рабочей смеси, состоящей из водорода или аргона, используемых в качестве газов-носителей и реагентов: силана (до 1%) и аммиака (до 3%). Расход рабочей смеси устанавливают равным 1000 см3/мин. Время процесса выбирают из условия требуемой толщины пленки. В качестве газа-носителя наряду с водородом и аргоном могут быть использованы азот или оксид азота.

Рис. 8. Зависимость скорости осаждения пленок Si3N4:

Реакция взаимодействия тетрахлорида кремния с аммиаком. Образование пленки нитрида кремния при взаимодействии тетрахлорида кремния с аммиаком протекает в несколько стадий. На начальной стадии образуется диимид кремния:

При комнатной температуре эта реакция дальше не идет. Происходит полимеризация диимида кремния.

Если температуру повысить до 400°С, то пойдет реакция

Если температуру повысить до 650°С, реакция идет дальше:

Завершающая стадия образования нитрида кремния проходит при температуре 1100—1250°С:

В результате образуются кристаллиты нитрида кремния б-модификации. Если завершающую стадию реакции проводить при температуре 4000C, то образуется полностью аморфная пленка нитрида кремния на поверхности подложки.

Следует отметить, что с увеличением толщины пленки нитрида кремния (свыше 1 мкм) в них возникают трещины. Наличие трещин — результат высокого значения модуля упругости нитрида кремния, различия в коэффициентах термического расширения кремния и нитрида кремния, а также следствие неоднородности структуры подложки и нитридной пленки.

Процесс осаждения пленок нитрида кремния проводят в кварцевой трубе, в которую подают смесь тетрахлорида с аммиаком. В качестве газа-носителя используют водород, аргон или азот. Скорость подачи смеси газа-носителя с реагентами выбирают равной (5н-4-10) 103 см3/мин.

Скорость осаждения пленки нитрида кремния зависит от температуры проведения процесса и соотношения между тетрахлоридом и аммиаком.

На рис. 9 приведена зависимость скорости осаждения пленки нитрида кремния от температуры для двух соотношений между тетрахлоридом и аммиаком.

Кроме тетрахлорида кремния для осаждения пленок нитрида кремния можно использовать галогенированные силаны типа "Hi-nSiXn, где X — галоген; п=1, 2, 3, 4. Реакция образования пленки нитрида кремния имеет вид

В качестве газов-носителей используют, как и в предыдущем случае, водород, аргон или азот. Температура проведения процесса осаждения для этих реагентов может быть снижена до 750— Э80°С. Скорость роста пленок нитрида кремния для этого процесса в большой степени зависит от технологических режимов.

Реакция взаимодействия силана с гидразином. Для осаждения яленок нитрида кремния вместо аммиака используют гидразин N2H4. Реакция в этом случае идет по следующей схеме:
