Концептуальная модель базы данных для реализации анализа бизнеса в среде информационных технологий

Рассмотрим эффективность использования методов связи сущностей, описанных выше, на примере реализации части концептуальной модели, которая относится к определению состава показателей отрасли для объекта анализа. Для определения отраслевой принадлежности объекта анализа и соответственно состава показателей по отрасли использованы два механизма связывания сущностей: «объект анализа», «отрасль» и

«показатель внешнего окружения отрасли», представленных в информационной модели как справочники с одноименными идентификаторами.

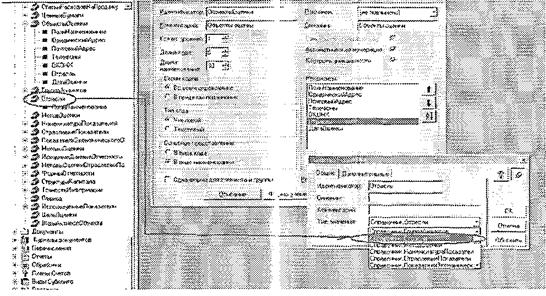

Рис. 24. Механизм связывания через типы реквизитов на примере связи сущностей «объект анализа» и «отрасль».

Первый - механизм связывания сущностей через типы реквизитов, реализован для связи сущностей «объект анализа» и «отрасль». В состав реквизитов справочника «Объекты Анализа» - сущность «объект анализа», включен реквизит «Отрасль», которому определен тип «Справочник. Отрасли» - сущность «отрасли» (Рис. 24.).

Второй механизм, для связи сущностей «отрасль» и «показатель внешнего окружения отрасли», связан с использованием подчиненных справочников, т.е. справочнику «Показатели Внешнего Окружения Отрасли» - сущность «показатель внешнего окружения отрасли» определен справочник - владелец «Отрасли» (рис.25).

Тем самым, определив отраслевую принадлежность объекта анализа, мы однозначно определяем состав показателей по отрасли, что говорит о преимуществах средства разработки «1С:Предприятие» для реализации предложенной концептуальной модели системы оценки стоимости бизнеса.

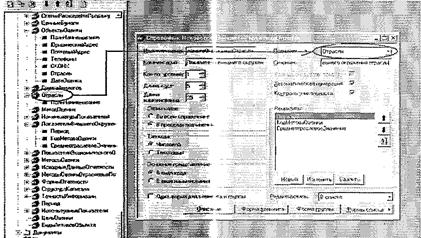

Рис. 25. Механизм использования подчиненных справочников.

Любая информационная система должна иметь средства для обработки накопленной информации и представления ее в удобном виде. Для решения такой задачи в системе «1С:Предприятие» существует подсистема формирования отчетных документов. Для получения сложной информации применяются объекты метаданных «Отчеты» и «Обработки», Эти объекты представляют собой алгоритм обработки информации на встроенном языке системы «1С:Предприятие». К алгоритму обязательно прикрепляется диалог для организации ввода параметров, влияющих на ход выполнения алгоритма.

Таким образом, достоинством построения информационной модели в среде «1С:Предприятие» является возможность создания и реализации собственных методик финансового анализа за счет открытости системы с описанием алгоритмов расчета используемых в них показателей. Как правило, алгоритм имеет описание печатной формы, которое используется для вывода результатов работы алгоритма на экран. В частности отчеты служат для получения разнообразных отчетных документов.

Конкретный пример реализации отчетного документа «Результаты анализа стоимости объекта анализа» проиллюстрирован на рис. 26.

Важно отметить, что сформированный отчетный документ совместим со стандартными приложениями MS Excel и MS Word.

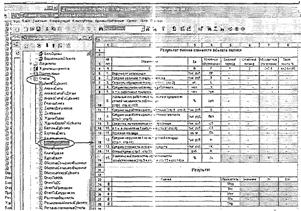

Рис. 26. Пример реализации отчетного документа «Результаты анализа стоимости объекта анализа».

При построении концептуальной модели информационной базы в части системы управления процессом анализа бизнеса использованы следующие типы объектов метаданных: «Справочник», «Обработка», «Отчет». Разнообразие используемых объектов обуславливается тем, что понятие «связь» в концептуальной модели системы управления определяет оперативную информацию, используемую для реализации процессов управления. С организационно - экономической точки зрения, это плановая и учетная информация в виде плановых заданий на выполнение тех или иных операций и отчётов об их выполнении. С технической точки зрения, это информация о состоянии процесса анализа, этапе анализа бизнеса.

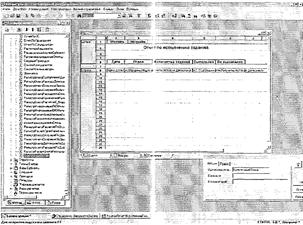

Рис. 27 Пример реализации связи «план».

Для реализации связи «план» использован объект типа «Отчет» с идентификатором «Выполнение Плана», который позволяет на дату отчета выводить информацию о выполнении плановых заданий в разрезе отделов (рис 27).

Формируемый отчет основан на учетных данных «связи» модели системы управления «задание на анализ стоимости бизнеса». Связь «задание на анализ стоимости бизнеса» соответствует справочнику с идентификатором «Задание На Оценку». Последний устанавливает объект оценки и концентрирует информацию для управления процессом непосредственно анализом бизнеса. Наличие этой связи обеспечивает межуровневую интеграцию с системой более высокого уровня, которая спускает вниз и получает «снизу» информацию о выполнении заданий. Формирование задания на анализ заключается в консолидации информации об объекте анализа, об исполнителе и о сроках выполнения анализа. Для этого в состав справочника включены ключевые реквизиты: «Объект Анализа» типа «Справочник ОбъектыАнализа» - сущность «объекты анализа», «Календарь» типа «дата» - сущность «Календарь», «Аналитик» типа «Справочник Сотрудники» - сущность «Аналитик» (рис.28).

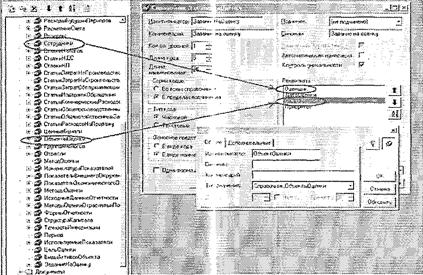

Рис.28. Включение ключевых реквизитов в состав справочника.

Реализация полного описания информационной базы анализа бизнеса в терминах объектов метаданных в объектно-ориентированной среде «1 С: Предприятие» приводится в приложении №1.

Таким образом, при использовании в качестве инструмента реализации открытой объектно-ориентированной системы «1С:Предприятие» для практической реализации концепции построения информационной базы анализа бизнеса экспериментально проверена возможность преобразования ER-модели в объектную информационную модель в системе «1С:Предприятие», обеспечивающая информационные потребности методов анализа бизнеса.

Предложенные механизмы трансформации элементов ER-модели в объектную среду системы «1С: Предприятие» позволяют выражать связи через механизм подчиненных справочников и механизм связывания объектов через типы метаданных. При этом достигается информационное обеспечение комплексного анализа бизнеса, которое позволяет в дальнейшем решать задачу автоматизации процесса анализа бизнеса с разработкой специализированных программных средств.

Выводы

1. Анализ открытых объектно-ориентированных прикладных систем позволил предложить использование и качестве инструмента для практической реализации концепции построения информационной базы анализа бизнеса открытую объектно-ориентированную систему «1С: Предприятие».

2. Разработанная объектная информационная модель в системе «1С: Предприятие» реализует возможности полного описания информационной базы в терминах объектов метаданные в объектно-ориентированной среде «1С: Предприятие».

3. На основе анализа объектов информационной системы «1С: Предприятие» выделены соответствия данных объектов объектам КМ ИЕ и предложены два базовых механизма трансформации элементов ER-модели в объектную среду «1С: Предприятие»: механизм использования подчиненных справочников и механизм связывания объектов через типы.
