CASE-средство верхнего уровня BPwin – это инструмент визуального моделирования ИС, позволяющий:

• наглядно описывать, анализировать и совершенствовать сложные бизнес-процессы, любую деятельность или структуру в виде модели, что позволяет значительно повысить эффективность работы предприятия;

• проверить модель на соответствие стандартам ISO9000. Для отечественных предприятий сертификаци

я по ИСО 9000 – это пропуск на международный рынок, а также действенное средство для эффективного улучшения работы всего предприятия;

• спроектировать структуру информационных потоков, а соответственно, и модернизировать организационную структуру предприятия;

• четко выявить факторы, оказывающие влияние на бизнес: какие операции являются наиболее критичными, как повысить их эффективность, какие ресурсы требуются для этого; • снизить издержки и повысить производительность;

• повысить гибкость и эффективность.

BPwin входит в семейство продуктов AllFusion компании Computer Associates под именем AllFusion Process Modeler и предназначен для поддержки всех стадий жизненного цикла разработки ИС. – В линейку продуктов AllFusion Modeling Suite кроме BPwin для поддержки всех стадий разработки программного обеспечения, входят CASE-средств ERwin, BPwin, ModelMart, Paradigm Plus, ERwin Examiner и средства управления проектами. Совместное применение этих продуктов обеспечивает прочный фундамент для построения, развертывания и управления приложениями. При этом не накладываются ограничения на выбор базовых технологий, методов и платформ разработки. AllFusion Modeling Suite предлагает моделирование и управление процессами, проектами, изменениями, конфигурациями.

BPwin - инструмент моделирования, который используется не только для анализа и документирования, но и реорганизации сложных процессов. BPwin соответствует требованиям к инструментам для разработки ИС, так как позволяет четко документировать различные действия, которые необходимо предпринять, а также способы их осуществления и требуемые для этого ресурсы. BPwin является интуитивно понятным визуальным инструментом, позволяющим сформировать целостную картину деятельности предприятия: от моделей организации работы в маленьких отделах до сложных иерархических структур. В руках же системных аналитиков и разработчиков BPwin - мощное средство моделирования процессов при создании корпоративных информационных систем (КИС).

Контекстная диаграмма изображена на рис. 4.2

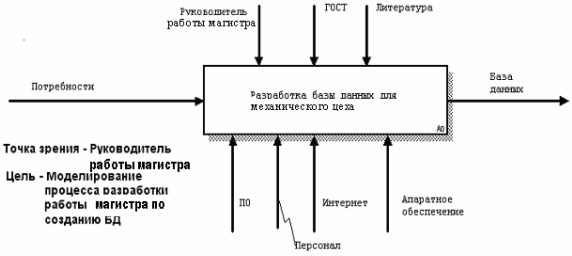

Рис. 4.2 - Контекстная диаграмма

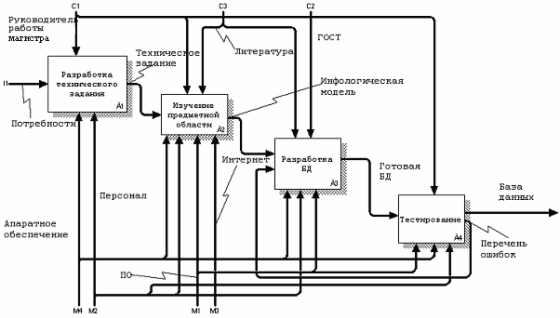

Диаграмма декомпозиции первого уровня (разработка базы данных АРМ мастера механического цеха) показана на рис. 4.3

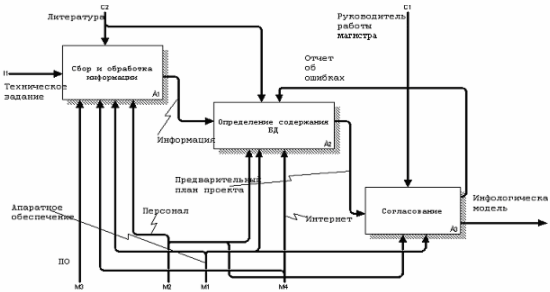

Диаграмма декомпозиции второго уровня (изучение предметной области) изображена на рис. 4.4

Рис. 4.3 – Диаграмма декомпозиции первого уровня

Рис. 4.4 – Диаграмма декомпозиции второго уровня

(изучение предметной области)

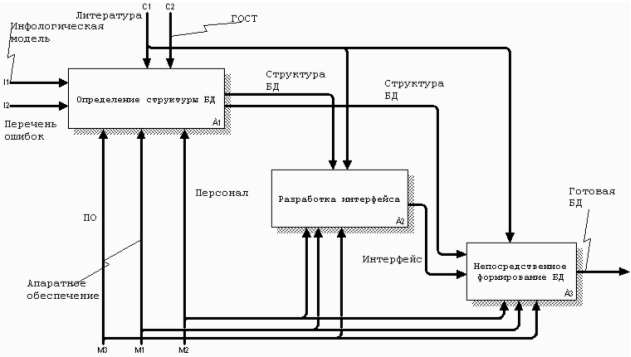

Диаграмма декомпозиции второго уровня (разработка БД) показана на рис. 4.5

Рис. 4.5 – Диаграмма декомпозиции второго уровня

(разработка БД)

Структура АРМ мастера.

Использование современных компьютерных технологий позволяет существенно сократить длительность проектных работ, по-новому реализовать проектные процедуры и в результате получить более эффективные технические решения.

Новейшие компьютерные технологии позволяют организовать автоматизированное рабочее место (АРМ) мастера механического цеха. Базовыми программными продуктами АРМ мастера механического цеха являются операционная система Microsoft Windows и универсальная программа Microsoft Access.

Представим структуру механического участка цеха 16 участка №6 на рисунке 4.6.

Технолог по инструменту

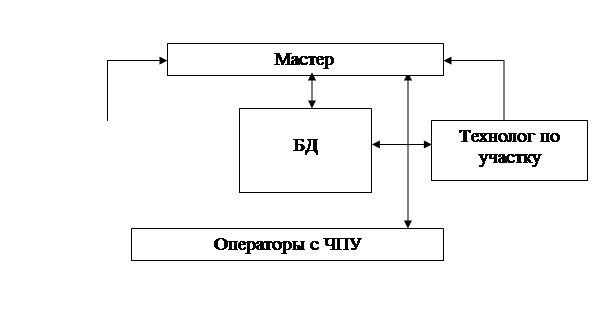

Рис. 4.6 - Структура АРМ мастера механического участка цеха 16

4.4 Физическая модель

Основой любой системы обработки систематизированных данных являются таблицы. Таблицы представляют собой один из типов объектов, входящих в БД Access. Они предназначены для хранения информации.

База данных механического цеха содержит в себе информацию, которая используется в процессе всей деятельности механического участка. Это бригады, детали выполняемые на участке, заказы, инструмент применяемый на станках, информация о предприятии, мастера, операции, рабочий персонал, сменное задание выполняемое на участке, станки и управляющий персонал. База данных содержит таблицы, которые содержат всю необходимую информацию:

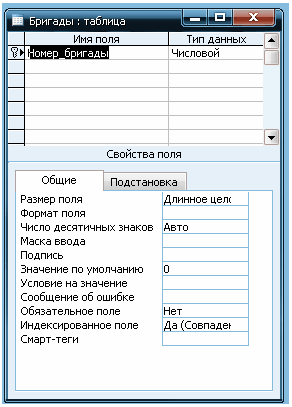

§ Бригады (рис. 4.7) - информация о бригаде;

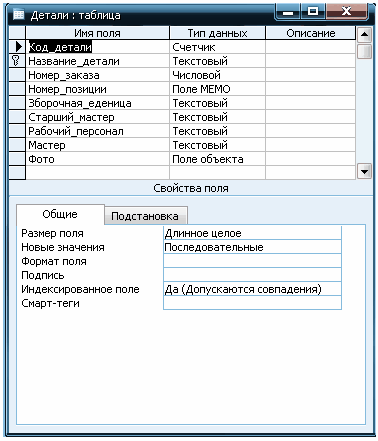

§ Детали (рис. 4.8) - информация о детали;

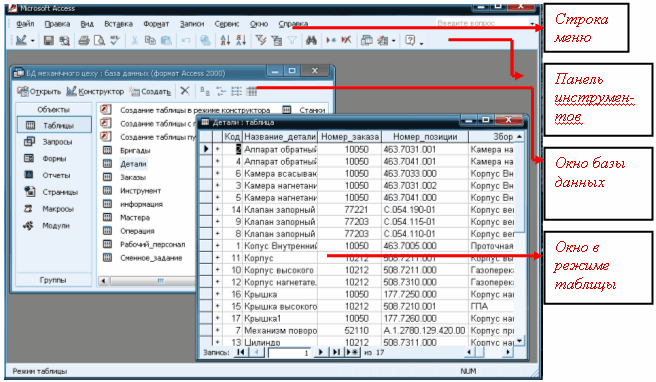

§ Главное окно Access, в котором открыто окно БД и таблица детали (рис. 4.9);

§ Заказы (рис 4.10)- информация о заказе;

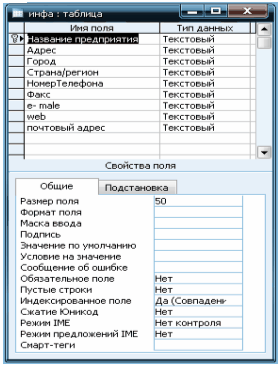

§ Информация (рис 4.11)- информация о предприятии;

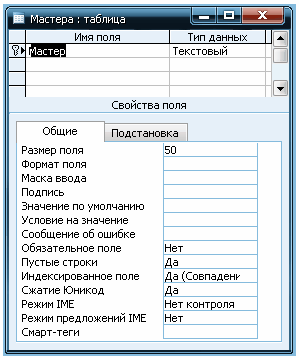

§ Мастера (рис 4.12)- информация о предприятии;

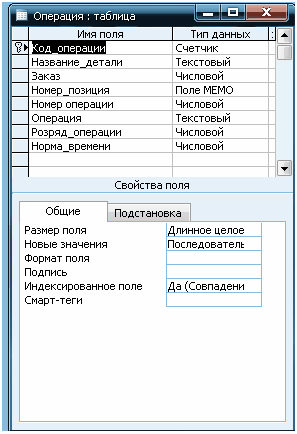

§ Операция (рис 4.13) - информация о операции;

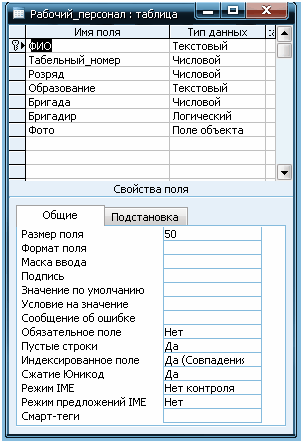

§ Рабочий_персонал (рис 4.14)- информация о рабочем персонале;

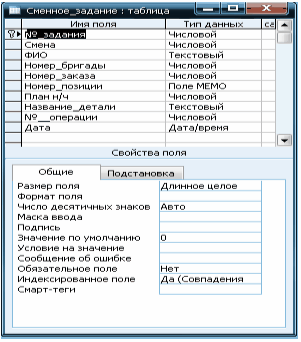

§ Сменное_задание (рис 4.15)- информация о рабочем персонале, смене, номера бригады, названия детали;

§ Станки (рис 4.16)- информация о станках;

§ Управляющий_персонал (рис 4.17)- информация о управляюшем персонале.
