Мультиагентная обучающая система по медицинской диагностике

Рис.1

1.1.2 Построение схемы документооборота

Документооборот при организации и проведении практикума в медицинском высшем учебном заведении происходит следующим образом: преподавателю поступают ГОС (государственные образовательные стандарты) из Министерства образования. На основании ГОС преподаватель разрабатывает

программу курса обучения которую в последствии утверждает в деканате. На основании программы курса преподаватель разрабатывает содержание курса.

При проведении семинара студентам раздаётся журнал техники безопасности в котором они ставят подписи и возвращают обратно преподавателю. После прохождения инструктажа преподаватель объясняет вводный материал на примере презентаций. Раздаются методические указания. Далее им раздаются задания. После выполнения заданий студенты возвращают преподавателю отчёты о выполнении соответствующего задания.

Рис. 1.5.

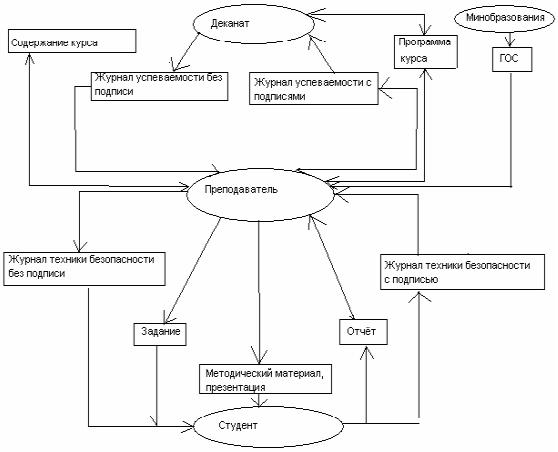

Схема документооборота представленная на рисунке 1.5 представляет собой схему движения всех документов фирмы и должностных лиц, которые принимают участие в создании этих документов или использовании этих документов по назначению.

Список форм документов показан в табл. 1.1 Таблица 1.1.

1.1.3 Описание процедур обработки данных

Для описания процедур обработки данных (как есть) можно воспользоваться различными формами представления алгоритмов: схема алгоритма, таблица решений, диаграммы языка UML, HIPO диаграммы.

Рассмотрим последнюю форму представления алгоритмов обработки данных, HIPO – диаграммы.

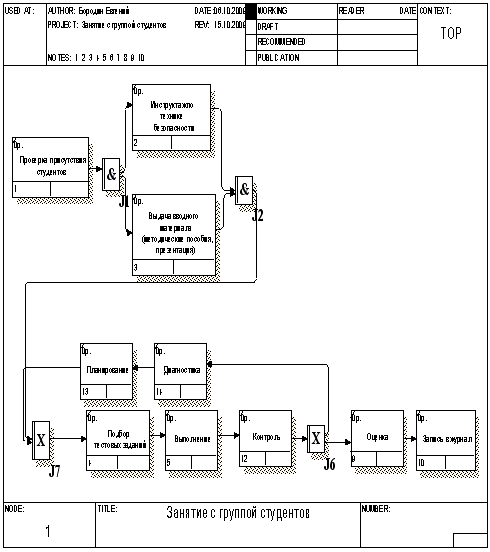

HIPO диаграмма описания алгоритма занятия с группой студентов показана в таблице 1.2.

Таблица 1.2
