Организация статистического приемочного контроля по количественному признаку

Государственный стандарт ГОСТ 20736-75 (СТ СЭВ 1672-79) /13/ является основополагающим стандартом при контроле качества продукции по количественному признаку и содержит одноступенчатые планы выборочного контроля. Стандарт может быть использован для контроля всех видов штучной продукции, поступающей на контроль в виде одиночных партий и последовательности партий при нормальном распределении од

ного или двух контролируемых параметров.

Контроль по количественному признаку заключается в том, что у единиц продукции измеряют численные значения контролируемого параметра, вычисляют выборочное среднее арифметическое значение и оценивают его отклонение Q от значений одной верхней Тв или нижней Тн или двух заданных границ.

Выбор плана выборочного контроля. Для выбора плана выборочного контроля необходимо установить:

· объём партии продукции;

· уровень контроля;

· приёмочный уровень дефектности AQL;

· вид контроля;

· среднее квадратическое отклонение или метод его оценки;

· способ контроля.

Схема выборочного плана контроля представлена на рисунке 4.31. Уровень контроля.

Стандарт устанавливает пять уровней контроля: I, II, III - общие, S - 3 и S - 4 - специальные. Основным для применения является II уровень контроля.

Приёмочный уровень дефектности. В таблицах стандарта содержится 14 значений AQL в диапазоне от 0,04 до 15. Стандартом предусмотрено установление:

· двух разных значений AQL - для верхней и нижней границ контролируемого параметра;

· одного значения AQL для верхней и нижней границ контролируемого параметра.

Виды контроля. В стандарте установлено три вида контроля: нормальный, усиленный и ослабленный. Планы выборочного контроля для нормального и усиленного контролей выбираются из одних и тех же таблиц стандарта; для ослабленного контроля приведены отдельные таблицы.

Среднее квадратическое отклонение или метод его оценки. При контроле по количественному признаку в ряде случаев среднее квадратическое отклонение σ контролируемого параметра заранее бывает известно либо неизвестно. Если σ известно, то используется σ - план выборочного контроля. Данный метод предусматривает наименьший объём выборки по сравнению с другими методами и требует меньше вычислений. Если σ неизвестно, стандарт предусматривает два метода его оценки: по выборочному среднему квадратическому отклонению S и по размаху R. В первом случае используется S-план выборочного контроля, во - втором случае - R-план выборочного контроля. При выборе первого или второго метода следует иметь в виду, что S-метод требует меньшего объёма выборки, чем R-метод и даёт более точный результат.

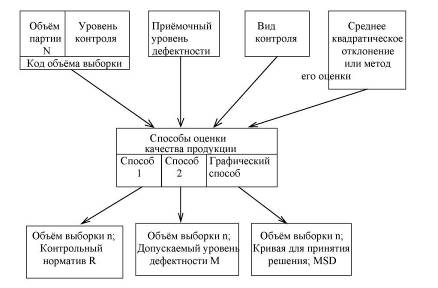

Рисунок 1 Схема выбора плана контроля

Способ контроля. Стандартом предусмотрены три способа выбора плана выборочного контроля. В основе первого лежит известный в литературе К-способ; в основе второго - нахождение входного уровня дефектности; третьего - графический способ.

Первый способ заключается в том, что вычисленное отклонение Q сравнивается со значением контрольного норматива К (КS, КR, Kσ), который находится из таблиц стандарта. Если Q≥К, то партию принимают; если Q < К или хотя бы одна из величин Q отрицательна, то партию бракуют.

Второй способ заключается в том, что по вычисленному отклонению Q и объёму выборки с помощью таблиц стандарта находят оценочное значение р входного уровня дефектности. Величину р сравнивают с допустимым уровнем дефектности М (МS, МR, Mσ), значение которого находят из таблиц стандарта.

Если р < М, то партию принимают; если р > М или хотя бы одна величина отрицательна, то партию бракуют.

Если заданы две границы контролируемого параметра, то следует выбирать второй способ контроля. Если задана одна граница контролируемого параметра, то возможен выбор между первым и вторым способами.

Графический способ заключается в том, что по значениям границы контролируемого параметра, среднего арифметического значения и среднего квадратического отклонения определяют точки σ/Тв-Тн и -Тн/Тв-Тн, которые заносят на номограмму и по расположению этих точек принимают решение относительно партии продукции. Аналогичным образом определяют точки и для S-планов или R-планов выборочного контроля.

Порядок проведения контроля. Рассмотрим выбор плана выборочного контроля, когда дисперсия контролируемого параметра неизвестна и оценивается по выборочной дисперсии (S-план).

Случай первый.

Контроль при одной заданной границе контролируемого параметра.

Способ первый. По заданному объёму партии и уровню контроля по стандарту находят код объёма выборки. По коду объёма выборки и установленному AQL по таблицам стандарта находят объём выборки и

контрольный норматив кs. Далее из n измеренных значений выборки контролируемого параметра вычисляют:

• среднее арифметическое значения

(1)

где Хi - значение контролируемого параметра для i-й единицы продукции выборки;

• выборочное среднее квадратическое отклонение контролируемого параметра

. (2)

• величину отклонения или в зависимости от того, какая граница (верхняя или нижняя) контролируемого показателя задана.

Если Qв≥ks или Qh≥ks, то партия принимается. Если Qb<ks или Qн<ks, или хотя бы одна из величин Qв или Qн отрицательна, то партия бракуется.

Способ второй. По заданному объёму партии и уровню контроля по таблице стандарта находят код объёма выборки. По коду объёма выборки и установленному AQL по таблицам стандарта находят объём выборки и допускаемый уровень дефектности МS. Аналогично вычисляют значения Х, S, Qв или Qн. По значению Qв или Qн и объёму выборки по таблице стандарта находят оценочное значение рв или рH.

Если оценочное значение рB≤Ms, то партию принимают. Если оценочное значение рв≥МS или хотя бы одна из величин Qв или Qн отрицательна, то партию бракуют.

Случай второй.

Контроль при двух заданных границах контролируемого параметра.

1. Верхней и нижней границам контролируемого параметра соответствуют разные AQL (AQLв и AQLн).

Способ первый. По заданному объёму партии и уровню контроля находят код объёма выборки и соответственно по коду объёма выборки и AQLв и AQLн из таблиц стандарта находят объём выборки и два контрольных норматива кSв и кSн и вычисляют значения , S, Qв, Qн.

Если Qв≥кSв и Qh≥kSн, то партию принимают. Если Qв<кSв или Qн<кSн, или хотя бы одна из величин Qв или Qн отрицательна, то партию бракуют.
