Программатор микроконтроллеров и микросхем памяти

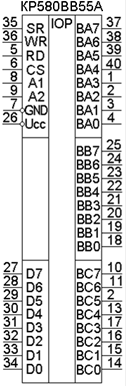

Рисунок 9 УГОК580BB55А
Назначение выводов: 1, 2, 3, 4 – входы/выходы канала А; 5 – чтение информации; 6 – выбор микросхемы; 7 – общий; 8, 9 – адрес (младшие разряды); 10…17 – входы/выходы канала С; 18, 19,20, 21, 22, 23, 24, 25 – входы/выходы канала В; 26 – напряжение питания; 27, 28, 29, 30, 31, 32, 33,
34 – входы/выходы канала данных; 35 – установка и исходное состояние; 36 – запись информации; 37, 38, 39, 40 – входы/выходы канала А.
Электрические параметры
Номинальное напряжение питания 5В ± 5%;
Выходное напряжение высокого уровня по каналам А, В, С, D: ≤ 2,4 В;
Выходное напряжение низкого уровня по каналам А, В, С, D: ≤ 0,45 В;
Ток потребления: ≤ 120 мА;
Выходной ток к состоянии «выключено»: ≤ 10мА;
Ток утечки по управляющим входам: ≤ |-10| мкА
Входной ток высокого уровня по каналам В и С: -1…-4 мА;
Время установления данных D7…D0 относительно сигнала RD: ≤ 250 нс;
Длительность сигнала RD: ≥ 300 нс;
Длительность сигнала WR: ≥ 400 нс;
Время установления адреса А1, А0 и сигнала CS относительно сигнала WR: 0 нс;
Время сохранения канала ВА, ВВ относительно сигнала WR: ≤ 350 нс;
Предельно допустимые режимы эксплуатации
Максимальное напряжение питания: 5,25 В;
Максимальное напряжение на вводах высокого уровня: 5,25 В;
Максимальное напряжение на выводах низкого уровня: 0,8 В;
Максимальный выходной ток высокого уровня: |-0,2| мА;
Максимальный выходной ток низкого уровня: 1,7 мА;
Максимальная ёмкость нагрузки: 190 пФ;
Температура окружающей среды: -10…+70 ⁰С.
3.1.2 Транзисторы.
Транзи́стор - трёхэлектродный полупроводниковый электронный прибор, в котором ток в цепи двух электродов управляется третьим электродом. Управление током в выходной цепи осуществляется за счёт изменения входного напряжения. Небольшое изменение входных величин может приводить к существенно большему изменению выходного напряжения и тока. Это усилительное свойство транзисторов используется в аналоговой технике (аналоговые ТВ, радио, связь и т. п.). В настоящее время в аналоговой технике доминируют биполярные транзисторы (БТ). Другой важнейшей отраслью электроники является цифровая техника (логика, память, процессоры, компьютеры, цифровая связь и т. п.), где, напротив, биполярные транзисторы почти полностью вытеснены полевыми.
Вся современная цифровая техника построена, в основном, на полевых МОП (металл-оксид-полупроводник)-транзисторах (МОПТ), как более экономичных, по сравнению с БТ, элементах. Иногда их называют МДП (металл-диэлектрик-полупроводник)- транзисторы. Транзисторы изготавливаются в рамках интегральной технологии на одном кремниевом кристалле (чипе) и составляют элементарный «кирпичик» для построения микросхем памяти, процессора, логики и т. п. Размеры современных МОПТ составляют от 90 до 32 нм. На одном современном чипе (обычно размером 1—2 см²) размещаются несколько (пока единицы) миллиардов МОПТ. На протяжении 60 лет происходит уменьшение размеров (миниатюризация) МОПТ и увеличение их количества на одном чипе (степень интеграции), в ближайшие годы ожидается дальнейшее увеличение степени интеграции транзисторов на чипе. Уменьшение размеров МОПТ приводит также к повышению быстродействия процессоров. Каждую секунду сегодня в мире изготавливается полмиллиарда МОП - транзисторов.
Характеристики выбранных биполярных транзисторов представлены в таблице 8.
Таблица 8. Характеристики биполярных транзисторов
| Тип | B1-B2/Iк мсим/мА | Fт, МГц | Iко, мкА | Uкб, В | Uкэ/R, В/кОм | Uэб, В | Iкм/Iкн мА/мА | Pк мВт | Канал | |||
| КТ361Г | 50-350/1 | 250 | 1 | 35 | 35/10 | 4 | 50/ | 150 | P-N-P | |||
| КТ805АМ | 15- 35/2 | 20 | 160/10 | 5 | 5/8 | 2 | /30 | 3.3 | NPN | |||
| КТ814Б | 40 /0.15 | 3 | 50/100 | 5 | 1.5/3 | 0.5 | 1/10 | 10 | PNP | |||
| КТ972А | 750 /1 | 200 | 60/1к | 5 | 4/ | /8 | 15.6 | NPN | ||||
| КТ973А | 750 /1 | 200 | 60/1к | 5 | 4/ | /8 | 15.6 | PNP | ||||
Условные обозначения электрических параметров биполярных транзисторов:
B1-B2/Iк статический коэффициент передачи тока
Fт предельная частота коэффициента передачи тока
Iко обратный ток коллектора
Uкб максимально допустимое постоянное напряжение коллектор-база
Uэб максимально допустимое постоянное напряжение эмиттер-база
Uкэ/R максимально допустимое постоянное напряжение коллектор-эмиттер (Uкэ) при заданной величине сопротивления, включенного между базой и эмиттером ®
Iбм предельно допустимый постоянный ток базы
Iкм/Iкнас предельно допустимый постоянный (Iкм) ток коллектора предельно допустимый ток коллектора в режиме насыщения (Iкнас)или в импульсе
Pк максимально допустимая постоянная рассеиваемая мощность на коллекторе
Pк/Pт максимально допустимая постоянная рассеиваемая мощность на транзисторе без теплоотвода (Pк) и с теплоотводом (Pт).
