Прогнозирование, предупреждение и ликвидация чрезвычайных ситуаций на Туймазинском газоперерабатывающем заводе

v – скорость движения человека, м/с (допускается принимать v = 5/с);

x = r – d/2, (3.28)

где r – расстояние от центра пролива, м;

d – диаметр пролития, м,

x = 50 – 31/ 2 = 34,5 м,

t = 5 + 34,5 / 5 = 11,9 с,

PrП=-14,9 + 2,56 ln(t × q1,33),

PrП=-14,9 + 2,56 ln(11,9 × 10,61,33) = 0,52.

С помощью приложения А, табл. 4 определяют условную вероятность border=0 width=28 height=26 src="images/referats/22816/image045.png">поражения человека тепловым излучением:

QпП = 0.

По формуле (3.26) определяем «пробит»-функцию для «огненного шара»:

PrО.Ш.=-14,9 + 2,56 ln(9,6 × 551,33) = 4,53.

В зависимости от «пробит»-функции определяется условная вероятность поражения тепловым излучением от воздействия «огненного шара» (см. приложение А, табл. 4) равна:

QпО.Ш. = 32.

Индивидуальный риск R, год-1, определяют по формуле

, (3.29)

где — условная вероятность поражения человека при реализации i-й ветви логической схемы;

Q(A,) — вероятность реализации в течение года i -й ветви логической схемы, год-1; п — число ветвей логической схемы (рисунок 3.2).

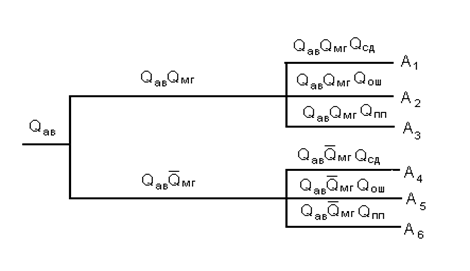

Рисунок 3.2 — Логическая схема развития аварии, связанной с выбросом горючих веществ на наружных установках

Символы А1 - А6 обозначают:

А1 — мгновенный выброс продукта с последующим взрывом;

А2 — мгновенный выброс продукта с образованием “огненного шара”;

A3 — мгновенный выброс продукта с образованием пожара пролива;

A4 — медленное истечение продукта с последующим взрывом;

A5 —медленное истечение продукта с последующим образованием “огненного шара”;

A6— медленное истечение продукта с последующим образованием пожара пролива.

Выполним оценку вероятности развития аварии в соответствии с табл. 3.4.1 и формуле (3.4.1.1). Вероятность мгновенной разгерметизации емкости принимается 4·10-7 год -1.[3]

Вероятность сгорания паровоздушной смеси в открытом пространстве с образованием волны избыточного давления (А1):

Qс.д = 4·10-7 · 0,0119 = 4,7 · 10-9 год -1.

Вероятность образования «огненного шара» (А2) :

Qо.ш = 4 · 10-7 · 0,7039 = 2,8 · 10-7 год -1.

Вероятность воспламенения пролива (А3)

Qп.п = 4 · 10-7 · 0,0287 = 1,1 · 10-8 год -1.

Вероятности развития аварии в остальных случаях принимают равными 0.

RВ = 1,1 · 10-8 · 0 + 2,8 · 10-7 · 32 + 4,7 · 10-9 · 82 = 8,77 · 10-6

Величина индивидуального риска при аварии на газофракционирующей установке превышает значение 10-6 по ГОСТ Р 12.3.047-98, необходимо внедрение технических решений, обеспечивающих снижение величины риска.

3.4.2 Оценка социального риска

Оценку пожарной опасности при аварии на газофракционирующей установке осуществляется с помощью критерия социального риска. Расчет социального риска производится при возникновении таких поражающих факторов, как избыточное давление, развиваемое при сгорании газопаровоздушной смеси, интенсивности теплового излучения пожара пролива и «огневого шара».

1. Производится разделение территории на зоны поражения. Целесообразно провести разделение на три зоны — А, Б, В, а именно:

- зона А - территория занимаемая блоком состоящим из газофракционирующей установки 30 м (количество обслуживающего персонала 4 чел.);

- зона Б - территория, занимаемая газоперерабатывающим заводом , кроме товарно-сырьевого парка 200 м (количество человек, постоянно пребывающих в зоне Б, 57 чел);

- зона В - территория товарно-сырьевого парка, коллективных садов, Туймазинского завода технического углерода, автозаправочной станции 500 м (количество человек, постоянно пребывающих в зоне Б, 319 чел).

2. С помощью методов, приведенных ранее в данном разделе, рассчитываются значения поражающих факторов для заданных расстояний от места инициирования аварии (табл. 3.6).

Таблица 3.6 - Значения параметров поражающих факторов аварии для заданных расстояний от места инициирования аварии

Согласно расчетам, вероятности сгорания паровоздушной смеси с образованием волны давления, образования «огненного шара» и воспламенения пролива соответственно составляют Qс.д = 4,7 · 10-9 год-1; Qо.ш = 2,8 · 10-7 год-1; Qв.п = 1,1 · 10-8 год-l. Вероятности развития аварии в остальных случаях принимают равными 0.

3. Ожидаемое число Ni погибших людей при реализации i-й ветви логической схемы (рисунок 3.2) определяется по формуле:

(3.30)

где k – число рассматриваемых зон поражения, выбираемое исходя из того, что вне k-й зоны все значения QПi,k1 · 10-2 год -1, а в k-й зоне хотя бы одно из значений QПi,k > 1 · 10-2 год -1.

4. Учитывая данные таблицы 3.6 определяются средние по зонам условные вероятности поражения человека (Qп) и ожидаемое число погибших людей (Ni) при реализации соответствующих вариантов логической схемы (таблица 3.7)
