Расчеты освещения и акустических характеристик

Задачей расчета является определение потребной мощности электрической осветительной установки для создания в производственном помещении заданной освещенности. Для расчета общего равномерного освещения применим метод светового потока (коэффициента использования).

Исходные данные:

Тип

с

ветильника

Размеры помещения, м

Разряд

Подразряд

Коэффициенты

отражения , %

Длина

А

Ширина

В

Высота

Н

Зрительных работ

Потолка

Стен

ЛСП01

18

18

14

IV

Б

70

50

1. Определение площади, подлежащей освещению

.

2. Установление нормы освещенности на рабочих поверхностях в зависимости от разряда зрительных работ по СНиП 23-05-95

— нормируемая минимальная освещенность.

3. Выбор схемы размещения светильников в зависимости от ширины помещения

Т.к. ширина помещения равна 18 метрам, то выберем 3 схему размещения светильников: .

4. Определение количества светильников в одном ряду и общее количество светильников в помещении

Так как длина одного светильника – 1,5 м + зазор между светильниками 0,5 м и длина комнаты 18 м, то

, тогда

— число светильников в одном ряду, а так как рядов 4, то

— общее число светильников.

5. Определение количества ламп

Так как в задании используются люминесцентные лампы, то .

Тогда общее число ламп равно 72.

6. Определение индекса помещения i

;

.

7. Выбор коэффициента использования светового потока

Так как в таблице нет подходящего значения, то используем формулу

интерполяции

.

8. Расчет величины светового потока для одной лампы

— коэффициент минимальной освещенности.

— коэффициент запаса.

.

9. Выбор конкретной марки лампы

Выбираем люминесцентную лампу ЛД80 со значением светового потока 4070 лм.

, значит отклонение в пределах допустимого.

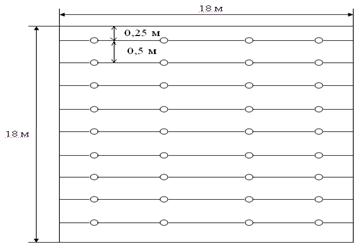

10. Эскиз системы общего равномерного освещения

Для создания в данном помещении нормированной освещенности в 200 лк и выполнения зрительных работ IV разряда требуется 72 лампы СД80

Задача 2. Расчет и проверка достаточности естественного освещения

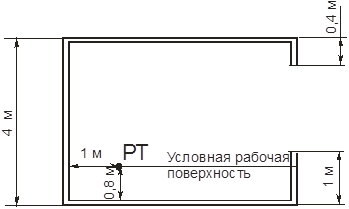

Проверка достаточности естественного освещения осуществляется путем сравнения коэффициента естественной освещенности (КЕО) в расчетной точке помещения с нормативным значением КЕО для данного вида работ. Расчетная точка находится на уровне условной поверхности (0,8 м от пола) на расстоянии 1 м от стены, наиболее удаленной от световых проемов.

Исходные данные:

Размеры помещения

Размер объекта различения

Коэффициенты

отражения

Высота противостоящего здания

Расстоя ние до здания

Отделоч ный материал

Вид остекле ния

Вид переплета

ДлинаА

Глубина В

потолка

стен

пола

9

6

2

0,6

0,45

0,4

5

10

Кирпич

Двойной

Разд-сп.

1. Расчёт площади световых проёмов геометрическим методом

, где:

Sо - площадь световых проемов при боковом освещении;

Sп - площадь пола помещения;

ен - нормированное значение КЕО;

hо- световая характеристика окон;

Кзд- коэффициент, учитывающий затенение окон противостоящим зданием;

tо - общий коэффициент светопропускания, определяемый по формуле:

t0 = t1 t2 t3 t4 t5, где:

t1 - коэффициент светопропускания материала;

t2 - коэффициент, учитывающий потери света в переплетах светопроема;

t3 - коэффициент, учитывающий степень загрязнения светопропускающего материала;

t4 - коэффициент, учитывающий потери света в несущих конструкциях;

t5 - коэффициент, учитывающий потери света в солнцезащитных устройствах;

r1 - коэффициент, учитывающий повышение КЕО при боковом освещении благодаря свету, отраженному от поверхностей помещения и подстилающего слоя, прилегающего к зданию.

- коэффициент светового климата, для Тульской области, при боковом освещении и ориентации окон на запад или восток ;

Расчет необходимых параметров:
