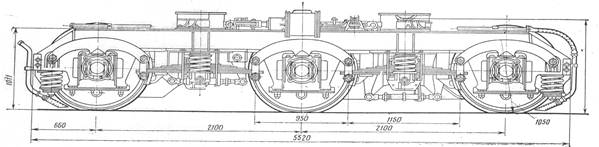

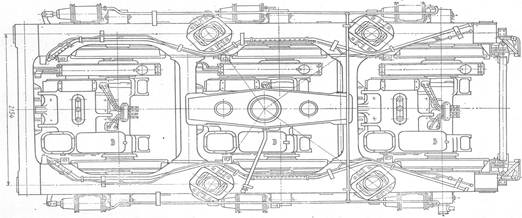

Челюстная тележка. Вес рамы и кузова тепловоза 2ТЭ10Л через восемь шаровых опор передается на две трехосные тележки, имеющие индивидуальный привод каждой колесной пары от тягового электродвигателя.

Тележки шкворневые имеют буксы челюстного типа, одноступенчатое рессорное подвешивание и опорно-осевую подвеску электродвигателей.

Большинство узлов тележки, таких, как опорно-возвращающее ус

тройство, рама, рессорное подвешивание, рычажная передача тормоза, полностью унифицировано с аналогичными узлами тележки тепловоза ТЭ3.

Тележки различаются только по конструкции деталей колесно моторного блока. Тележка тепловоза ТЭП10Л отличается от тележки 2ТЭ10Л величиной передаточного отношения тягового редуктора и углом поворота роликовых опор.

Техническая характеристика тележки тепловоза 2ТЭ10Л.

Конструкционная скорость 100км/ч

Нагрузка на рельс от одной оси 21,7+/- 3% тс

Тип тягового электродвигателя ЭД107А

Число тяговых электродвигателей 3

Зубчатая передача Односторонняя

Передаточное отношение зубчатой пары 68/15=4,53

Полная жесткость рессорного подвешивания 695кгс/мм

Статический прогиб рессорного подвешивания 75мм

Тип тормозных цилиндров Усл.№57

Передаточное число рычажной передачи тормоза 15,1

Расчетное нажатие тормозных колодок на ось при давлении в тормозных цилиндрах:

3,8 кгс/см2 10,86 тс

4,0 11,28 »

Колесно-моторный блок

Колесно-моторный блок имеет опорно-осевую подвеску тягового электродвигателя.

Точка опоры тягового электродвигателя на раме выполнена в виде двух кронштейнов на остове, которые охватывают пружинный комплект, укрепленный на кронштейне рамы тележки. На конусный консольный конец вала якоря тягового электродвигателя напрессована шестерня, находящаяся в постоянном зацеплении с зубчатым колесом колесной пары и передающая на нее крутящий момент.Шестерня и зубчатое колесо закрыты кожухом, который крепится болтами М42 в трех точках к остову тягового электродвигателя. От попадания пыли и влаги торец моторно-осевого подшипника со стороны коллектора тягового электродвигателя закрыт хомутом, который выполнен в виду двух полуколец, армированных войлоком! На наружные шейки оси колесной пары установлены две буксы.

Букса

Буксовый узел тепловоза 2ТЭ10Л имеет значительные конструктивные отличия от буксового узла тепловоза ТЭ3.

Благодаря арочной нагрузке корпуса буксы тепловоза 2ТЭ10 в отличии от точеного нагружения применяемого на тепловозах ТЭ3 роликовые подшипники имеют значительно меньшие габариты.

Для смазки роликовых подшипников служит консистентная смазка. Это позволило внедрить лабиринтовое уплотнение задней крышки буксы. Значительно упрощена конструкция крепления внутренних колец подшипников на оси колесной пары.

Осевой упор буксы работает на жировой смазке, для которой в передней крышке буксы имеется ванна. Сам осевой упор по посадочным местам полностью взаимозаменяем с осевым упором тепловоза ТЭ3. Для улучшения подачи жидкой смазки к трущимся поверхностям осевой упор оборудован фитилем на пружинке, предотвращающей его спрессовывание при работе.

Эти мероприятия позволили снизить массу буксового узла с 268 до 180 кг. Значительно упрощена технология изготовления деталей буксы и оси колесной пары, повышена долговечность ряда узлов. Так, лабиринтовое уплотнение задней крышки буксы в сравнении с севанитовым уплотнением букс тепловоза ТЭ3 практически сейчас не изнашивается.

Бесчелюстная тележка

Это шкворневые трехосные тележки, имеющие индивидуальный привод каждой колесной пары от тягового электродвигателя, одноступенчатое рессорное подвешивание, опорно-осевую подвеску тягового электродвигателя и точечное опирание через четыре роликовые опоры рамы тепловоза на каждую тележку.

Отличительной особенностью этой конструкции по сравнению с челюстной тележкой тепловоза 2ТЭ10Л является бесчелюстный буксовый узел с обрезиненными проводками, предназначенными для передачи горизонтальных усилий между буксами и рамой тележки. Такая конструкция буксового узла исключила трущиеся поверхности челюстей, которые в процессе ремонта тепловозов требовали значительных затрат при их замене. Отсутствие трущихся поверхностей позволило уменьшить на 24 точки места смазки на тележках одной секции.

С ведением поводковой, упругой связи буксового узла с рамой тележки улучшилась горизонтальная динамика тепловоза.

Применено индивидуальное рессорное подвешивание, состоящие только из винтовых пружин со статическим прогибом около 140мм и параллельно включенных гасителей колебаний сухого трения.

Такая система почти в 3 раза легче серийного варианта конструкции рессорного подвешивания. Полностью исключены 48 точек смазки рессорного подвешивания. Значительно сокращен площадь трущихся поверхностей, а таких деталей как вилки и втулки нет совсем. Трущиеся поверхности остались только в узле гасителя колебаний сухого трения. Увеличение статического прогиба рессорного подвешивания до 140мм улучшило динамические качества локомотива.

Одностороннее так называемое «гуськовое» расположение тяговых электродвигателей явилось наиболее простым и эффективным средством улучшения использования сцепного веса локомотива. Испытания первых образцов тепловозов показали, что величина коэффициента использования сцепного веса и соответственно силы тяги тепловоза повысились на 10-12%. Рычажная передача тепловоза с двусторонним нажатием тормозных колодок на колесо улучшает условия торможения, снижает нагрев бандажей.

Уменьшение базы тележки с 2100 до 1850мм позволило без особых затруднений устанавливать ее под тепловоз. При этом в раме тепловоза изменены конструкция нагнетательных каналов охлаждения тяговых электродвигателей, схема расположения кондуитов (уложенных в раме) и геометрические размеры установки шаровых опор. Все остальные детали и узлы рамы сохранены. Изменения конструкции рамы не позволяют подкатывать под один тепловоз челюстные и бесчелюстные тележки. Они невзаимозаменяемые.

Техническая характеристика бесчелюстной тележки.

Конструкционная скорость 100км/ч

Нагрузка на рельс от одной оси 21,7+3% тс

Тип тягового электродвигателя ЭД-107А

Число тяговых электродвигателей 3

Зубчатая передача односторонняя прямозубая с модулем 11

Передаточное отношение зубчатой пары 68/15=4,53

Полная жесткость рессорного подвешивания без учета жесткости поводков 390кгс/мм

Статический прогиб пружин рессорного подвешивания 140мм

Тип тормозных цилиндров Усл.№553

Передаточное число рычажной передачи тормоза, приходящееся на один цилиндр 6,6

Расчетное нажатие тормозных колодок на ось при давлении в тормозных цилиндрах 4 кгс?см2 12,16 тс

Силовая цепь

Главный генератор Г, тяговые электродвигатели 1-6, поездные контакторы П1-П6, реверсор ПР, шунт килоамперметра 104, сопротивление ослабления поля СШ1-СШ6, контакторы, включающие эти сопротивления ВШ1,ВШ2 и соединяющие их провода, относятся к силовой цепи.
