Проектирование участка по ремонту дизельной топливной аппаратуры для АТП состоящего из 135 автомобилей КамАЗ-4510

Устранение причин таких неисправностей, как стук в двигателе, неравномерная его работа или потеря мощности двигателя, осуществляется в основном регулировками соответствующих приборов системы питания, или очисткой от загрязнений, или заменой неисправных деталей.

2.6 Снятие и разборка ТНВД

Для снятия ТНВД необходимо:

- отсоеди

нить тросики ручного управления рычагом останова двигателя и рычагом управления регулятором, тягу управления подачей топлива, трубопроводы подвода топлива к насосу, отводящий и дренажный трубопроводы и трубопровод от фильтра тонкой очистки топлива, трубку для подвода масла к насосу, масло отводящую трубку;

- вывернуть стяжной болт переднего фланца ведущей полумуфты, два болта ведомой полумуфты (для выворачивания болтов перевести их в удобное положение, провернув коленчатый вал ломиком за отверстия на маховике через люк картера сцепления);

- отсоединить трубопроводы, подводящие топливо к факельным свечам, трубопроводы высокого давления (снять их), трубку подвода воздуха к пневмоцилиндру вспомогательного тормоза;

- вывернуть четыре болта крепления топливного насоса;

- снять насос.

Разборку ТНВД необходимо проводить в следующем порядке:

- вывернуть винты крепления задней крышки регулятора частоты вращения и снять крышку в сборе с насосом низкого давления;

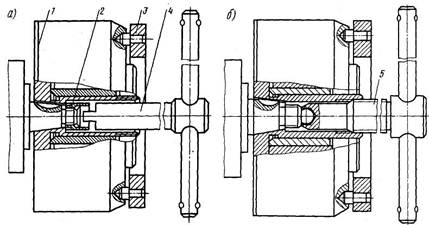

- снять автоматическую муфту опережения впрыска топлива, используя приспособление И-801.16.000. Сначала отвернуть гайку 2 (рис. 11, а) крепления муфты. Для этого вставить отвертку 4 в паз гайки и, удерживая муфту 1 от вращения, ключом 3 отвернуть гайку. Затем, вворачивая в муфту съемник 5 (см. рис. 11, б), снять муфту;

Рисунок 11 – Использование приспособления И-801.16.000: а - для отворачивания гайки крепления муфты, опережения впрыска топлива; б - для снятия муфты

- распломбировать и вывернуть винты крепления защитных кожухов секций ТНВД и снять кожуха;

- распломбировать и вывернуть болты крепления верхней крышки регулятора и снять крышку;

- вынуть ось рычага регулятора и снять рычаг регулятора с рычагом муфты грузов, муфтой, пружиной регулятора и рычагом пружины;

- снять стопорное кольцо и державку грузов в сборе;

- вывернуть пробки реек, вынуть втулки реек, затем сами рейки, предварительно расстопорив их;

- отвернуть гайки крепления секций ТНВД, снять стопорные шайбы штуцеров секций и вынуть секции ТНВД и толкатели плунжеров;

- расшплинтовать и отвернуть гайки и, используя съемник И-801.26.000, снять эксцентрик привода насоса низкого давления, ведущую шестерню регулятора и промежуточную шестерню;

- снять второй подшипник с оси промежуточной шестерни;

- выбить шпонки с носка и хвостовика кулачкового вала, снять крышку заднего подшипника, вынуть кулачковый вал в сборе с подшипниками и снять крышку переднего подшипника;

- используя съемник И-801.30.000, снять подшипники с кулачкового вала;

- секции ТНВД и топливоподкачивающий насос низкого давления разобрать в приспособлении И-801.20.000. Для выпрессовки нагнетательного клапана секции ТНВД использовать приспособление И-801.21.000.

2.7 Сборка и установка ТНВД

Сборку ТНВД необходимо проводить в обратном порядке. Для установки подшипников на кулачковый вал использовать приспособление И-801.27.000. Подбором регулировочных прокладок под крышкой переднего подшипника кулачкового вала необходимо обеспечить свободный ход вала не более 0,1 мм.

Для установки ТНВД:

- провернуть коленчатый вал до положения, соответствующего началу впрыска топлива в первом цилиндре (фиксатор находится в зацеплении с маховиком), при этом метка I (см. рис. 17) на заднем фланце ведущей полумуфты привода должна находиться вверху;

- установить насос на двигатель, совместив при этом метки II на корпусе насоса и муфте опережения впрыска топлива;

- затянуть болты крепления насоса (рис. 12);

Рисунок 12 – Порядок затяжки болтов крепления, топливного насоса высокого давления

- не нарушая взаимного расположения меток, затянуть верхний болт ведомой полумуфты привода, переставить фиксатор в мелкий паз, провернуть коленчатый вал на один оборот и затянуть второй болт ведомой полумуфты. Затянуть стяжной болт переднего фланца полумуфты;

- установить крышку люка картера сцепления;

- подсоединить трубопроводы высокого давления, маслоподводящую и маслоотводящую трубки, трубку подвода воздуха к пневмоцилиндру вспомогательного тормоза, трубопроводы низкого давления, тягу управления подачей топлива, тросики ручного управления рычагом останова и рычагом управления регулятором.

После установки ТНВД пустить двигатель и болтом 5 (см. рис. 7) отрегулировать минимальную частоту вращения холостого хода, которая не должна превышать 600 об/мин.

2.8 Ремонт топливного насоса высокого давления

Топливную аппаратуру необходимо ремонтировать только в специальных мастерских. При разборке и сборке нужно помнить, что плунжерные пары секций ТНВД поршень и корпус насоса низкого давления, шток и втулка насоса низкого давления, поршень и цилиндр ручного топливоподкачивающего насоса представляют собой точно подобранные пары и раскомплектованию не подлежат.

Основные дефекты деталей ТНВД и способы устранения:

- корпус насоса, имеющий трещины и срывы резьбы в отверстиях топливных каналов, заменить;

- к дефектам втулки плунжера относят скалывание и выкрашивание металла у отверстий, задиры, царапины, износ рабочей поверхности, увеличение диаметра впускного и отсечного окон, трещин и ослабление в местах посадки (скалывание, выкрашивание металла и трещины являются неисправимыми дефектами). Износ рабочей поверхности втулки плунжера измерить с точностью до 0,001 мм, овальность, конусообразность и увеличение отверстия втулки — микрометрическим или индикаторным прибором для измерения внутренних поверхностей с ценой деления до 0,001 мм и конусными калибрами;

- к дефектам плунжера относят выкрашивание металла на кромках винтового паза, износ кромок паза, задиры и царапины на рабочей поверхности, износ рабочей поверхности и трещины. Искажение геометрии плунжера выявить миниметром с точностью до 0,001 мм при установке его стрелки на нуль по исходному образцу или калибром в виде конусной втулки;

- величину зазора в плунжерной паре проверить на опрессовочном стенде с падающим грузом. Перед испытанием детали пары тщательно промыть в профильтрованном дизельном топливе. Плунжерную пару установить в гнездо стенда, плунжер — в положение максимальной подачи. Надплунжерное пространство заполнить профильтрованным дизельным топливом. Установить на торец втулки уплотнительную пластину, зажав ее винтом, затем отпустить защелку груза. Под действием его через зазор в паре постепенно начинает выдавливаться топливо, и чем больше зазор, тем быстрее. Величина нагрузки на плунжер должна соответствовать величине давления топлива 195—205 кгс/см2. Полное поднятие плунжера до момента отсечки под действием нагрузки, сопровождаемое выжиманием топлива через зазоры между втулкой и плунжером, должно происходить не менее чем за 20 с. Если время поднятия плунжера до отсечки превышает 40 с, то установить смоченную профильтрованным дизельным топливом плунжерную пару в вертикальное положение на торец втулки, предварительно подложив лист чистой бумаги. После пятиминутной выдержки при поднятии пары за хвостовик плунжера втулка должна опускаться с плунжера под действием собственной массы;
