Проектирование участка по ремонту дизельной топливной аппаратуры для АТП состоящего из 135 автомобилей КамАЗ-4510

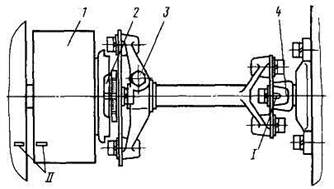

Рисунок 17 – Установка начала впрыска топлива в первом цилиндре двигателя по меткам:

1 - автоматическая муфта опережения впрыска; 2 - полумуфта ведомая; 3 - стяжной болт; 4 - задний фланец ведущей полумуфты; I и II - метки.

- развернуть муфту опережения впрыска топлива

за фланец ведомой полумуфты привода в направлении, обратном ее вращению, до упора болтов в стенке пазов (рабочее направление вращения муфты правое, если смотреть со стороны привода);

- опустить фиксатор в нижнее положение и поворачивать коленчатый вал двигателя по ходу вращения до совмещения фиксатора с пазом маховика;

- медленно поворачивать муфту опережения впрыска топлива за фланец ведомой полумуфты привода только в направлении вращения до совмещения меток на корпусах насоса и муфты опережения впрыска. Закрепить верхний болт полумуфты привода, установить фиксатор в верхнее положение, повернуть коленчатый вал и закрепить второй болт.

5. Проверить правильность установки угла опережения впрыска, как указано в пункте 3.

2.13 Проверка и регулировка ТНВД и автоматической муфты опережения впрыска топлива

Проверку и регулировку ТНВД в сборе с автоматической муфтой опережения впрыска топлива следует проводить по необходимости по результатам диагностирования автомобилей или после ремонта. Эту работу должен выполнять квалифицированный персонал в мастерской, оборудованной специальным стендом. Для исключения неквалифицированного регулирования в эксплуатации после проверки и регулировки на стенде необходимо опломбировать ТНВД в шести точках. Рекомендуется регулировать насосы на стендах NC-108 (чехословацкой фирмы «Моторпал»), МД-12 (венгерского производства), А-1027 (австрийской фирмы «Фридманн и Майнер»), Е/Н-5012 (австрийской фирмы «Хансман») или других аналогичных стендах, предназначенных для проверки и регулирования топливных насосов с использованием профильтрованного дизельного топлива или его смеси с индустриальным маслом. Вязкость топлива и смесей должна быть 4 - 6 сСт при температуре 20° С. Полость насоса при этом необходимо заполнить маслом, применяемым для двигателя, до уровня сливного отверстия на задней крышке регулятора. Масло заливается через отверстие на верхней крышке (предварительно вывернуть пробку 4 — см. рис. 10). Сливное отверстие на время регулировки надо заглушить или повернуть трубку для слива масла отверстием вверх. Стенд для регулировки ТНВД должен быть укомплектован специально аттестованным стендовым комплектом форсунок с топливопроводами высокого давления. Можно регулировать насос с рабочим комплектом проверенных форсунок. В этом случае необходимо устанавливать форсунки на двигатель в порядке соединения их с секциями насоса при его регулировке. Топливопроводы высокого давления из стендового комплекта должны иметь длину 616—620 мм и вместимость 1,8—2,0 см3. При регулировании ТНВД в сборе с автоматической муфтой опережения впрыска топлива проверяются:

- величина и равномерность подачи топлива;

- начало подачи топлива секциями насоса;

- характеристика автоматической муфты опережения впрыска топлива.

Величину и равномерность подачи топлива необходимо регулировать при температуре топлива перед фильтром 25—30° С, давлении на входе в насос 0,6 - 0,8 кгс/см2 и частоте вращения кулачкового вала 1300 об/мин. Давление можно отрегулировать шайбами, вывернув пробку перепускного клапана 36 (см. рис. 8). Начало подачи топлива регулируют, заглушив отверстие перепускного клапана резьбовой пробкой М14Х1,5. Для проверки и регулирования величины и равномерности подачи топлива следует:

1. Убедиться в герметичности нагнетательных клапанов, проверив их методом опрессовки профильтрованным дизельным топливом через подводящий канал корпуса топливного насоса под давлением 1,7—2,0 кгс/см2 при положении реек, соответствующем выключенной подаче.

Давление контролируют манометром, устанавливаемым у подводящего штуцера корпуса топливного насоса. Отверстие перепускного клапана при этом заглушают. Течь топлива из штуцеров топливного насоса в течение 2 мин с момента подачи топлива не допускается.

2. Проверить, а в случае необходимости отрегулировать давление начала открытия нагнетательных клапанов, которое должно быть равным 9—11 кгс/см2.

За давление открытия считать резкий скачок стрелки манометра, соответ-ствующий моменту начала вытекания топлива из штуцера насоса.

3. Проверить и при необходимости отрегулировать величину цикловой подачи и неравномерность подачи каждой секцией топливного насоса при упоре рычага 1 (см. рис. 10) управления регулятором в болт ограничения максимальной частоты вращения. При частоте вращения кулачкового вала 890—910 об/мин средняя цикловая подача должна быть больше на 1,5—2,5 мм3, чем при частоте вращения кулачкового вала 1290—1310 об/мин. Неравномерность подачи топлива не должна быть более 5% (с рабочим комплектом форсунок). Величину подачи топлива каждой секцией насоса регулировать поворотом корпуса 17 секции (см. рис. 8), для чего отвернуть на три-четыре оборота гайку крепления топливопровода высокого давления у штуцера и ослабить гайки крепления фланца 21 (при необходимости переставить на один-два зуба стопорную шайбу штуцера 20). При повороте корпуса секции против часовой стрелки цикловая подача увеличивается, по часовой стрелке — уменьшается.

4. При упоре рычага 1 (см. рис. 10) управления регулятором в болт 7 ограничения максимальной частоты вращения вала двигателя проверить частоту вращения кулачкового вала насоса, соответствующую началу выдвижения рейки в сторону выключения подачи. Регулятор должен начать перемещение рейки при частоте вращения кулачкового вала 1335—1355 об/мин. Частоту вращения коленчатого вала регулировать болтом 7.

5. При упоре рычага 1 управления регулятором в болт 2 ограничения минимальной частоты вращения вала двигателя и частоте вращения кулачкового вала топливного насоса высокого давления 290—310 об/мин средняя цикловая подача должны быть 15—20 мм3/цикл.

6. Убедиться в полном выключении подачи топлива через форсунки при упоре рычага управления регулятором в болт 7 при частоте вращения кулачкового вала 1480—1555 об/мин.

7. При повороте рычага останова 3, до упора в болт 6, подача топлива из форсунок в любом скоростном режиме должна полностью прекратиться. При необходимости отрегулировать момент прекращения подачи топлива болтом 6, после чего проверить запас хода реек в сторону выключения, который должен быть 0,7—0,8 мм при упоре рычага останова в болт. После регулирования законтрить болт гайкой.

8. При упоре рычага 1 в болт 7, рычага останова 3 в болт 5 и частоте вращения кулачкового вала ТНВД 90—110 об/мин проверить величину пусковой подачи, которая должна быть 195—210 мм3/цикл. При необходимости регулировать подачу болтом 5. При вворачивании болта подача топлива уменьшается, при выворачивании увеличивается. После регулирования болт надежно законтрить. При необходимости полной или частичной разборки регулятора, замены державки грузов или связанных с ней деталей перед операциями по пунктам 2 - 8 выполнить следующее: - проверить величину выступания головки регулировочного болта 25 (см. рис. 9) над привалочной плоскостью корпуса насоса (оно должно составлять 55,3—55,7 мм). Зазор между корпусом насоса и ограничивающей гайкой 24 должен быть равен 0,8—1,0 мм, размер А, определяющий расстояние между точкой приложения усилия главной пружины и образующей оси рычага — 51,5 - 52,5 мм;
