Операции по перемещению грунта к месту укладки начинают сразу же по окончании набора его перед отвалом, причем выполняют на II и Ш передачах базовой машины. При перемещении грунт осыпается по краям отвала, вследствие чего получаются значительные потери. Во избежание потерь и в целях повышения производительности бульдозера грунт перемещают двумя способами – по траншее в грунте (рис. 3.2-а) и по

траншее, образованной из валов грунта, осыпавшегося во время предыдущих проходов бульдозера (рис. 3.2-б).

Для получения траншей в грунте зарезание выполняют бульдозером по одному и тому же следу несколько раз. В результате получается траншея глубиной 30 – 60 см с валиками по бокам до 20 – 30 см. Объем грунта, перемещаемого по траншее за один проход бульдозера, увеличивается в среднем на 20 %. Когда траншею в грунте получить почему-либо невозможно (разработка песчаных, супесчаных, насыпных грунтов), грунт перемещают по одному и тому же следу несколько раз, в результате чего из осыпающегося по краям отвала грунта образуются валики, между которыми получается траншея. Высота валиков при этом может достигать 30 – 60 см, что в дальнейшем при разработке и перемещении грунта почти полностью исключает его потери. Для того чтобы обеспечить постоянный объем грунта перед отвалом при перемещении грунта без траншеи, целесообразно небольшое заглубление отвала – на 1 – 2 см. Объем земляных работ, выполняемый бульдозерами траншейным способом, достигает 60 % от всего объема выполняемого этими машинами.

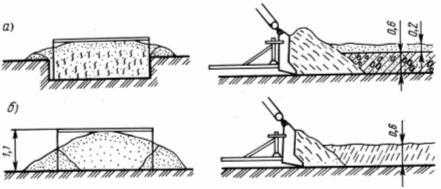

Рис. 1.2. Схемы перемещения грунта бульдозерам и по траншеям

Для уменьшения потерь грунта отвал бульдозера часто оборудуют открылками, которые позволяют значительно увеличить объем грунта, перемещаемого перед отвалом за один цикл, а это дает возможность примерно в 1,25 – 1,5 раза повысить производительность бульдозера. Применение козырьков исключает возможность пересыпания грунта через верх отвала. К недостаткам бульдозеров, отвалы которых оборудованы открылками и другими уширителями, относится уменьшение их маневренности. Поэтому такие бульдозеры целесообразно применять при работе в нестесненных условиях и преимущественно на планировочных работах.

В целях увеличения производительности бульдозеров при перемещении грунта нередко применяют работу двух спаренных бульдозеров. Этот способ требует более высокой квалификации машинистов, так как работа двумя спаренными бульдозерами должна быть более слаженной и согласованной.

Для спаренной работы бульдозеры устанавливают рядом с интервалом между внутренними щеками отвалов 0,25 – 0,5 м в зависимости от характера перемещаемого грунта. Для грунтов I – II категории интервал не должен быть больше 25 см, а для грунтов III – IV категории, т. е. связных, комковатых, этот интервал может быть увеличен до 0,5 м. Ширина перемещаемого вала грунта при спаренной работе бульдозеров достигает 6,0 – 7,0 м, а потери грунта в пути уменьшаются вдвое, так как грунт теряется только с наружного края каждого из отвалов. Объем грунта, перемещаемый спаренными отвалами, на 15 – 20 % больше объема грунта, перемещаемого за один прием двумя бульдозерами, работающими отдельно.

Применяют также способ перемещения грунта в два этапа, обеспечивающий увеличение производительности до 10 %. При этом способе разрабатываемый грунт сначала перемещают до половины пути и оставляют в куче – I этап. По мере накопления грунта в куче (до 100 – 200 м3) бульдозер перемещает его до места укладки – II этап (рис. 3.3-а). Этот способ разработки обеспечивает меньшие потери грунта в пути и более высокую производительность бульдозера по сравнению с разработкой и перемещением грунта в один этап.

Такой же эффективности можно добиться, применяя способ перемещения грунта с одним или двумя промежуточными валами. Перемещение грунта с одним промежуточным валом (рис. 3.3-б) заключается в том, что машинист, разрабатывая выемку или карьер траншейным способом, перемещает грунт при первом зарезании только на 1/2 или 1/3 часть пути.

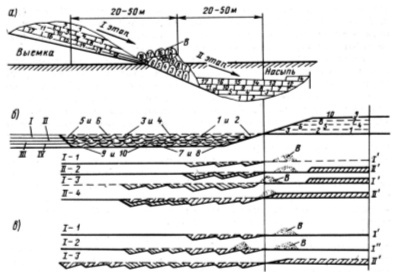

Рис. 1.3. Схемы перемещения грунта бульдозерами в несколько этапов

а – перемещение в два этапа; б – перемещение с одним промежуточным валом; в – перемещение с двумя промежуточными валами; в – промежуточный вал

При втором зарезании набранный перед отвалом грунт перемещается к месту укладки, при этом по пути захватывается также грунт, оставленный от предыдущего зарезания. В такой же почти последовательности перемещают грунт с двумя промежуточными валами (рис. 3.3-в) с той лишь разницей, что машинист первый набор грунта перед отвалом перемещает на 3/4 пути до места укладки, а второй набор – на 1/2 пути; потом при третьем наборе грунта и перемещении его к месту укладки машинист захватывает отвалом бульдозера также грунт, оставленный за первые два прохода.

Операции по укладке перемещаемого грунта могут выполняться различными способами. Наиболее распространены способ послойного размещения (рис. 3.4-а, б) и способ накапливания отдельными кучами с последующей планировкой (рис. 3.4-в, г, д).

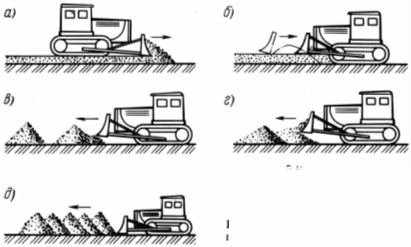

Рис.3.4. Основные схемы укладки грунта бульдозером

При укладке грунта отвал бульдозера во время движения поднимают на высоту 15 – 20 см, и грунт отсыпается ровным слоем. При этом уложенный грунт предварительно уплотняется гусеницами трактора и в последующем окончательно уплотняется катками или трамбующими машинами. Этот способ называется укладкой слоем "от себя" ( рис. 3.4-а).

При другом способе послойной укладки — укладке слоем "на себя" (см. рис. 3.4-б) машинист, доставив грунт к месту укладки и не останавливая бульдозера, быстро поднимает отвал и на 1,0 – 1,5 м продвигается вперед, после чего останавливает машину, опускает на грунт отвал, переключает заднюю скорость и, двигаясь задним ходом, тыльной стороной отвала разравнивает доставленный грунт.

Применяется способ укладки грунта кучами – отдельными, вполуприжим и вприжим. При укладке грунта отдельными кучами их доставляют к месту укладки и отсыпают на таком расстоянии, чтобы подошвы их откосов касались друг друга (см. рис. 1.4-в). При укладке грунта вполуприжим вторую и последующие кучи при отсыпке надвигают на ранее отсыпанные так, что расстояние между вершинами куч примерно равно их высоте (см. рис. 1.4-г). При укладке грунта вприжим расстояние между вершинами отсыпаемых куч должно быть 0,5 – 0,75 их высоты (см. рис. 1.4-д).

При укладке грунта отдельными кучами высота их равна примерно 0,6 – 0,7 м, после разравнивания (планировки) получается слой толщиной около 0,25 – 0,30 м. При укладке грунта вполуприжим высота куч равна 0,7 – 0,9 м, после их разравнивания получается слой толщиной 0,4 – 0,6 м. При укладке грунта вприжим высота куч достигает 1,0 – 1,2 м, после их разравнивания получается слой до 0,6 – 0,8 м.
