ЛАБОРАТОРНАЯ РАБОТА №2

Устройство бульдозеров с поворотным и неповоротным отвалом

Отличительной особенностью бульдозеров является неизменяемое или изменяемое положение их рабочих органов. В первом случае (рис. 2.1-а) положение отвала бульдозера как рабочего органа не может быть изменено в плане (вправо или влево); во втором случае (рис. 2. 1-б) отвал бульдозера (ка

к рабочий орган) может быть повернут в плане (вправо или влево) на угол до 35° в каждую сторону.

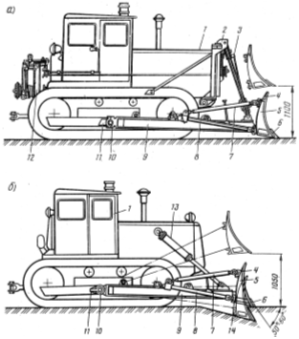

Рис. 2.1. Бульдозеры

а – с механическим приводом; б – с гидравлическим приводом; 1 – базовый трактор; 2 – передняя стойка; 3 – полиспаст канатно-блочной системы; 4 – козырек от вала; 5 – отвал; 6 – ножи; 7 – подкосы; 8 – толкатели; 9 – универсальная толкающая рама; 10 – опорные шарниры крепления толкающей рамы к раме трактора; 11 – опоры; 12 – приводная однобарабанная лебедка; 13 – гидроцилиндры управления отвалом; 14 – шаровое соединение отвала с универсальной толкающей рамой

Рабочее оборудование бульдозеров – отвал (рабочий орган), навешиваемый спереди базового трактора и управляемый посредством канатно-блочной системы однобарабанной фрикционной лебедки или гидравлической системы, состоящей из одного или нескольких насосов, трубопроводов и исполнительных гидроцилиндров.

К бульдозерному оборудованию относятся: отвал как основное рабочее оборудование; толкающее устройство (рама); система управления отвалом.

Отвал представляет собой сварную конструкцию, состоящую из лобового листа криволинейного очертания, козырька, нижней и верхней коробок жесткости, вертикальных ребер жесткости и боковых стенок. Тыльная часть отвалов у бульдозеров с неповоротным отвалом (рис. 2.2) по боковой их части снабжена проушинами для соединения отвала с толкающими брусьями и раскосами. У бульдозеров с поворотным отвалом (рис. 2.3) тыльная часть отвалов в средней их части снабжена шаровым гнездом для соединения отвала с толкающей рамой, имеющей шаровую пяту.

Лобовой лист сварен из двух продольных частей, одна, нижняя, имеет плоское очертание, а другая, верхняя — криволинейное очертание.

Торцы отвала у большинства бульдозеров закрыты боковыми щеками, к которым приварены вертикальные ножи. На щеках предусмотрены отверстия для крепления уширителей отвала. В большинстве случаев верхняя часть отвалов снабжается козырьком, препятствующим потере перемещаемого грунта через отвал.

Нижняя сварная коробка, к которой крепится нижняя часть отвала, в поперечном сечении имеет вид трехгранной призмы. Верхняя коробка также сварная, к которой крепится верхняя часть отвала, представляет собой балку квадратного сечения. Соединение отвала с толкающими брусьями и раскосами (при неповоротных отвалах) осуществляется проушинами и пальцами; соединение отвала с толкающей рамой (при поворотных отвалах) — посредством шарового гнезда, шаровой пяты и запорной пластины.

Толкающие устройства для бульдозеров с неповоротным отвалом состоят из брусьев коробчатого или трубчатого сечения (рис. 2.4-а) и винтовых раскосов (рис. 2.4-б), как правило, трубчатого сечения. На каждый бульдозер требуется по два бруса и по два раскоса – по одному брусу и раскосу на каждую сторону. Брусья толкающего устройства крепятся с одной стороны к основной раме базового трактора, с другой – к отвалу; соединение обеспечивается посредством опор, проушин, крестовин и пальцев.

Для бульдозеров с поворотным отвалом эти устройства представляют собой универсальную раму подковообразной формы, состоящую из двух одинаковых сваренных в середине половин (рис. 2.5). В соединении половин рамы спереди вварена шаровая пята, а с противоположной стороны (внутри рамы) приварена распорная пластина, обеспечивающая дополнительную жесткость универсальной раме. На верхней полке каждой полурамы приварены по три опорных кронштейна с проушинами, предназначенные для крепления толкателей (рис. 2.6), что обеспечивает возможность установки отвала в плане (в одну или в другую сторону) под различными углами. На универсальной раме по обе стороны от шаровой пяты приварены два кронштейна для крепления к ним штоков гидроцилиндров подъема – опускания отвала.

К нижнему листу отвала болтами с потайными головками крепятся сменные ножи – один средний и два боковых. Ножи имеют двустороннюю заточку, главным образом боковые, для того чтобы при затуплении их можно было переставлять.

Изменение положения отвала бульдозера (перестановка в плане и в поперечной плоскости) выполняется вручную при полной остановке машины. В последнее время ВНИИстройдормашем разработана конструкция для изменения положения отвала бульдозера за счет оснащения этой машины гидрофицированным устройством перекоса отвала, управление которым при изменении положения отвала выполняется непосредственно с рабочего места машиниста, не выходя из кабины трактора и обеспечивает разработку грунтов повышенной прочности.

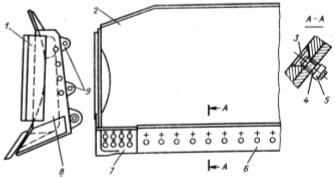

Рис. 2.2. Отвал бульдозера ДЗ-54:

1 – вертикальные ножи; 2 – лобовой лист; 3, 4, 5 – болты, шайбы, гайки; 6 – основной нож; 7 – боковые ножи; 8 – боковые щеки; 9 – кронштейн для крепления отвала

Рис. 2.3. Отвал бульдозера ДЗ-17

1 – вертикальная связь; 2 – козырек; 3 – крышка; 4 – гнездо; 5, 7 – крайние ножи; 6 – средний нож; 8 – уголок верхней коробки жесткости; 9 – проушина; 10 – пальцы крепления раскоса и толкателя; 11 – лобовой лист; 12 – нижняя коробка жесткости

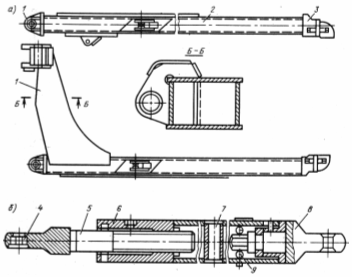

Рис. 2.4. Толкающие устройства в бульдозерах с неповоротным отвалом

а – толкающее устройство; 1 – кронштейн; 2 – толкающий брус; 3 – опора; б – раскос;

4 – подшипник; 5 – винт раскоса; 6 – труба (раскос); 7 – патрубок, 8 – проушина раскоса; 9 – стопор

Рис. 2.5. Универсальная толкающая рама:

1 и 5 – балки коробчатого сечения; 2, 3 и 6 – проушины с пальцами для крепления толкателей и раскосов; 4 – шарообразная головка рамы; 7 – проушины для присоединения толкателей; 8 – разрезные проушины для присоединения рамы к трактору; 9 – опоры тележек тракторов

Рис. 2.6. Толкатель бульдозера

1, 12 и 14 – крестовины для присоединения раскосов и толкателей к отвалу; 2 – разъемные вкладыши; 3 – актовая нарезка раскосов; 4 – рукоять с винтовой нарезкой для изменения длины раскосов; 5 – раскосы; 6 – проушины; 7– винтовая нарезка для изменения длины толкателей при повороте отвала; 8 – шкворень; 9 – вилка; 10 – толкающее устройство; 11 – узел крепления; 13 – пальцы

К перспективной технике относится созданный Челябинским заводом дорожных машин сверхмощный трактор Т-800 с двигателем 600кВт, оснащенный мощным бульдозерным оборудованием.

Бульдозер, созданный на тракторе Т-800, не только обеспечивает высокую производительность (в 3 – 4 раза превышающую производительность бульдозера на тракторе ДЭТ-250М), но дает также возможность разрабатывать и скальные грунты.
