Проект разработки моторного участка

Введение

Целью данной работы является проект разработки моторного участка на 250 автобусов НефАЗ-5299 и технологического процесса ремонта головки блока цилиндров двигателя.

Расчет в данной работе производится из расчета, что

· Тип подвижного состава - НефАЗ -5299

· Списочное количество подвижного состава – 250

· Среднесуточный пробег – 270км

· Число дней работы

в году – 305

· Категория условия эксплуатации – 1

· Природно-климатические условия – холодный

Городской автобус НЕФАЗ-5299-15 (Евро-2)

Технические характеристики

Основные параметры:

Снаряженная масса, кг…………………………………………… 10230

Полная масса автобуса…………………………………………… 18000

нагрузка на переднюю ось, кг……………………………… .6420

нагрузка на заднюю …………….……………………………………11580

Номинальная вместимость, чел… ……………….……………… … 114

Количество мест для сидении.…………………………………… … 25

Максимальная скорость, км/.…….………………………………… .….70

Емкость топливного бака, л …………….…………………… …….250

Контрольный расход топлива, л/100 км при 60 …… .………… .26,5

Максимальный радиус поворота, м………………… ……………….…12

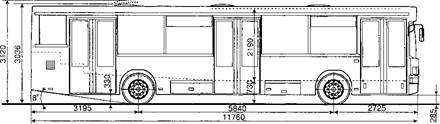

Габаритные размеры, мм:

Длина/ширина/высота ………………………………….11760/2500/3036

Баз…………………………………… .5840

Ширина проема двери . …………………….…… .………… 1350

Двигатель:

■ К AM A3 -740. Ji - z40

Тип . ………………………… … … дизель с турбонадуво

Расположение и число цилиндров ……………………… ….…….V-o

Номинальная мощность, кВт (л.с.) ……………………… .… 176 (240)

при частоте вращения коленчатого вала, об/мин 2200

Максимальный крутящий момент, 1Тм (кгем)………….…… 931 (95)

при частоте? вращения коленвала, об/мин……………………1200-1400

В стандартную комплектацию входит предпусковой подогрева­тель, выполняющий функцию автономного отопителя салона.

Сцепление:

Модель . ……………………………….MFZ 430 или LUK 430

Тип . ……………… ….…фрикционное, сухое, однодисковое

Привод. …………………… гидравлический с пневмоусилителем

Коробка передач:

Модель …………………………………… КАМАЗ-142

Тип………………………………… .механическая, пятиступенчатая с синхронизаторами на 5-4 и 3-2 передачах

Привод……………… ………………………… механический, тросовый

Колеса:

Дисковые, стальные (алюминиевые), размерность………….…8,25x22,5

' Предусмотрена блокировка межколесного дифференциала.

Шины:

Тип, размерность………радиальные, бескамерные, 11/70 R22.5

Рулевое управление:

Гидроусилитель интегрального типа, производства фирмы"РРТ" (Югославия) или "RBL" (Германия)

Тормозная система:

Рабочая ……………………двухконтурная, пневматическая, с АБС

Стояночная. …задние тормоза с приводом пружинных энерго - аккумуляторов

Вспомогательна………………………………………….моторный тормоз

Запасная . …………функцию запасной выполняют контуры рабочей тормозной системы

Подвеска передняя:

Зависимая, пневматическая, на двух пневмоэлементах с двумя телескопическими амортизаторами и одним регулятором по­ложения кузова.

Подвеска задняя:

Зависимая, пневматическая, на четырех пневмоэлементах с четырьмя телескопическими амортизаторами и двумя регу­ляторами положения кузова.

Кузов:

Каркас кузова сварной конструкции из прямоугольных сталь­ных труб, облицован оцинкованным аильным листом, стеклопластиковыми панелями передка и алюминиевыми крышками люков. Днище, колесные арки, полости труб обработаны анти­коррозионными материалами. Колесные арки изготовлены из оцинкованной стали.

Вентиляция:

Естественная, приточно-вытяжная через люки крыши и фор­точки боковых окон.

Отопление:

Жидкостное от системы охлаждения двигателя и независимого подогревателя. Имеет конвекторы и 4 отопителя (3 для салона, 1 для водителя).

Электрооборудование:

Номинальное напряжение, …………………………………………….24

Аккумуляторные батареи ………………………………две 6СТ-190

Мощность генератора, кВт……………………………………………….3

Мощность стартера, кВт……………………………… ………………8,2

Тип подвижного состава – НефАЗ-5299;

Списочное количество подвижного состава(А) – 250 единиц;

Среднесуточный пробег (L) – 270 км;

Число дней работы подвижного состава в году (Д) – 365;

Категория условий эксплуатации – 1;

Природно-климатические условия использования подвижного состава- умеренный;

Нормируемый расчетный ресурсный пробег

Lp = LpKKK

Lp = 500*1*1*0,8 = 400.00

К- коэффициент, учитывающий категория условий эксплуатации

К- коэффициент, учитывающий модификацию подвижного состава

К- коэффициент, учитывающий климатический район

Расчет числа ТО на группу автомобилей за год

α =1/[1+l( ДК/1000+Д/L)]

α =1/[1+270(0,35*1/1000+20/400000)]=0,9

Д-норма простоя в ТО и ТР на 1000 км пробега

Годовой пробег единицы подвижного состава

L= Дl α

L=305*270*0,9=74115

Удельная расчетная нормативная трудоёмкость текущего ремонта

t=tKKKKK
