ТО и ремонт газобаллонного оборудования

Питание электрических элементов газовой аппара­туры осуществляется от бортовой сети и взято от цепи катушки зажигания. Затем через замок зажигания и до­полнительный предохранитель, напряжение подается на блок управления.

Общее устройство газобаллонной установки

По виду газообразного топлива газобаллонные установки для двигателей внутреннего сгорания подразделяются на три типа: для сжато

го природного газа, жидкого метана и сжиженного пропан-бутанового газа. Газобаллонная установка, вне зависимости от вида применяемого газа, состоит из баллонов для хранения и транспортировки газа, испаряющего или подогревающего устройст­ва, газового редуктора, дозирующего устройства, смесителя, трубо­провода и контрольных приборов.

Приборы и аппараты, применяемые для любого вида газа, не имеют существенных отличий по принципу действия. Исключение составляют баллоны для хранения и транспортировки газа. Это объясняется тем, что сжатый природный газ хранится при высо­ком давлении (до 20 МПа) и требует толстостенных сосудов. Жид­кий метан содержится при температуре кипения (—161°С) в изо­термических сосудах, а сжиженный пропанобутановый газ имеет максимальное рабочее давление 1,6 МПа и для его хранения и транспортировки на автомобилях используют баллоны с толщиной стенок от 3,0 до 6,0 мм и вместимостью до 300 л.

Сжиженный пропанобутановый газ из всех газообразных топлив наиболее близко подходит к бензину по концентрации энергии в единице объема, по способу хранения и другим эксплуатационным качествам. Его наиболее широко применяют в качестве топлива для двигателей автомобилей.

Сжиженный газ в газобаллонных автомобилях содержится в баллоне 20 в жидком и парообразном состоянии. Газовый баллон кроме контрольно-предохранительной и наполнительной арматуры снабжен двумя расходными вентилями, позволяющими осуществ­лять питание двигателя паровой или жидкостной фазой газа.

Система питания обеспечивает нормальную работу двигателя при условии подачи газа к редуцирующему устройству в парооб­разном состоянии. Испарение сжиженного газа в системе питания происходит за счет тепловыделения из системы охлаждения дви­гателя.

При пуске и прогреве двигателя незначительный перепад тем­ператур между теплоносителем (жидкостью системы охлаждения)

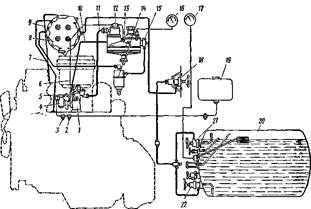

Рис. 1. Схема системы питания газобаллонного автомобиля:

1 — проставка, 2 — фильтр-отстойник, 3 — топливный насос, 4 — карбюратор. 5 — смеситель газа, 6 — трубка, соединяющая редуктор с всасывающим трубопроводом, 7,9 — шланги для подвода и отвода жидкости системы охлаждения в испаритель, 8 — испаритель, 10 — трубка для отвода газа в систему холостого хода, 11 — шланг основной подачи газа, 12 — дозирующе-экономайзерное устройство, 13—редуктор газа, 14— газовый фильтр, 15—сетчатый фильтр, 16 — манометр первой ступени редуктора, 17 — указатель уровня сжиженного газа в баллоне, 18 — магистральный вентиль, 19 — топливный бак, 20 — баллон для сжиженного газа, 21 — расходный вентиль паровой фазы, 22 — расходный вентиль жидкой фазы

и газом не обеспечивает его испарение. В этом случае питание двигателя осуществляется паровой фазой газа через вентиль 21. После прогрева двигателя его питание осуществляется жидкой фазой газа через вентиль 22. Питание двигателя жидкой фазой позволяет исключить кипение жидкости и падение давления в газо­вом баллоне, а также сохранить стабильность показателей газа, так как в жидкой фазе все компоненты хорошо перемешаны и хи­мический состав топлива практически не меняется по мере опорож­нения баллона.

Из баллона газ подводится к магистральному вентилю 18, ко­торый служит для быстрого прекращения подачи газа к двигателю. Управляют вентилем из кабины водителя. После магистрального вентиля сжиженный газ попадает в испаритель 8, в котором через шланги 7 и 9 циркулирует горячая жидкость из системы охлажде­ния двигателя. Пройдя змеевик испарителя, сжиженный газ из жидкого состояния полностью переходит в парообразное и подвер­гается очистке. Для этой цели в системе установлены фильтр 14 с войлочными кольцами и сетчатый фильтр 15.

Очищенный газ подается в редуктор 13, где происходит двух­ступенчатое снижение давления до величины, близкой к атмосфер­ному давлению. Управление работой редуктора осуществляется разрежением из всасывающего трубопровода, которое передается в него по трубке 6. Из редуктора через дозирующе-экономайзерное устройство 12 и шланг 11 основной подачи газ направляется в сме­ситель 5 газа.

Кроме того, по трубке 10 газ, минуя дозирующе-экономайзерное устройство, из редуктора подается в систему холостого хода сме­сителя. В смесителе газ смешивается с воздухом, образуя горючую смесь, которая засасывается в цилиндры двигателя.

Газобаллонная установка автомобиля снабжена двумя конт­рольными приборами: дистанционным электрическим манометром 16, показывающим давление газа в первой ступени редуктора, и указателем 17 уровня сжиженного газа в баллоне.

Резервная система питания двигателя бензином состоит из топ­ливного бака 19, фильтра-отстойника 2, топливного насоса 3 и однокамерного карбюратора 4, установленного на проставке 1, расположенной под газовым смесителем.

Наличие на автомобиле резервной системы питания создает возможность при полном израсходовании газа или неисправности газовой аппаратуры работы двигателя на бензине. При переходе с газообразного топлива на бензин, или наоборот, не следует допус­кать работу двигателя на смеси двух топлив, так как это приводит к обратным вспышкам, опасным в пожарном отношении.

При переводе питания двигателя с одного вида топлива на другой обязательно останавливают двигатель. При этом перекры­вают подачу и вырабатывают из системы один вид топлива, затем рычаг управления дроссельной заслонкой присоединяют к карбю­ратору (или, наоборот, к смесителю), открывают подачу другого вида топлива и пускают двигатель обычным способом.

2.РАСЧЕТ ПЕРИОДИЧНОСТИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ И РЕМОНТА СИСТЕМЫ ПИТАНИЯ ГАЗОБАЛЛОННОГО АВТОМОБИЛЯ.

Для расчетов курсового проекта за единицу транспортного средства будем принимать следующие данные:

легковой автомобиль ВАЗ 2107, в котором используется газобаллонное оборудование:

среднесуточный пробег – 125 км;

категория условий эксплуатации – I.

Для расчёта производственной программы необходимо предварительно выбрать нормативные значения пробегов подвижного состава до КР и периодичности ТО-1 и ТО-2, которые установлены положением для определённых, наиболее типичных условий, а именно: I категории условий эксплуатации, базовых моделей автомобилей, умеренного климатического района с умеренной агрессивностью окружающей среды.

Нормативный пробег автомобиля малого класса (ВАЗ-2107) составляет:

- до КР – Lнц=150.000 км;

- до ТО-1 – Lн1=5.000 км;

- до ТО-2 – Lн2=20.000км.

Однако для конкретного предприятия указанные выше условия могут отличаться, поэтому, в общем случае, расчетный ресурсный пробег (LР) и периодичности TO-1 (L1) и ТО-2 (L2) определяются с помощью коэффициентов (табл. 1.3).
