Технология строительства скважины

(2.25)

имеем

2.6.3.8 Расчет перепада давления в долоте

где f, mн - площадь сечения и коэффициент расхода промывочных отверстий долота.

2.6.3.9 Расчёт потерь давления в кольцевом пространстве (КП) против ЛБТ

а) Потери давления в КП между ЛБТ и необсаженным стволом скважины (ЛБТI)

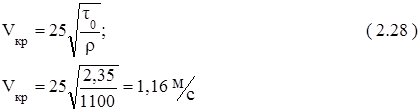

Критическая скорость определяется по формуле

Т.к. V > Vкр, то режим турбулентный и потери давления в КП против ЛБТI рассчитываются по формуле

где Дг - гидравлический диаметр,

Дг = Д-d = 0,2159-0,147 = 0,0689 м

Т.к. Re* < 50000, то

Тогда

б) Потери давления в КП между ЛБТ и кондуктором (ЛБТII).

Т.к. V > Vкр = 1,16 м/с, то режим турбулентный и потери давления в КП против ЛБТII рассчитываются по формуле (2.29)

Дг = Д-d = 0,2267-0,147 = 0,0797 м

Тогда

2.6.3.10 Расчёт потерь давления в КП против СБТ

Т.к. V > Vкр = 1,18 м/с, то режим турбулентный и потери давления в КП против СБТ рассчитывается по формуле (2.29)

Дг = 0,2159-0,127 = 0,0889 м

Т.к. Re* < 50000, то

Тогда

2.6.3.11 Расчёт потерь давления в КП против УБТ

Т.к. V > Vкр = 1,18 м/с, то режим турбулентный и потери давления в КП против УБТ рассчитывается по формуле (2.29)

Дг = 0,2159-0,178 = 0,0379 м

Т.к. Re* < 50000, то

Тогда

2.6.3.12 Расчёт потерь давления в КП против турбобура

Т.к. V < Vкр = 1,18 м/с, то режим турбулентный и потери давления в КП против турбобура рассчитывается по формуле (2.29)

Дг = 0,2159-0,195 = 0,0209 м

Т.к. Re* < 50000, то

Тогда

Для удобства все расчётные значения сводим в табл. 2.8

Таблица 2.8 - Расчеты результатов

Элементы циркуляционной системы

L, м

d, мм

D, мм

S, м2

V, м/с

Re*

l

DR, МПа

1

2

3

4

5

6

7

8

9

Манифольд

1,31

Стояк

0,33

Грязевый шланг

0,12

Вертлюг

0,09

Квадрат

0,18

ЛБТ

2616

129

147

0,013

2,3

9000

0,024

1,42

СБТ

504

109

127

0,009

3,3

14527

0,023

0,64

УБТ

72

80

178

0,005

6,0

27046

0,022

0,37

Турбобур

25,7

4,3

Долото

f = 5,3×10-4 м2; mu = 0,92

2,1

к.п. турбобура

25,7

195

215,9

0,0067

4,5

6418

0,025

0,34

к.п. УБТ

72

178

215,9

0,012

2,5

5150

0,026

0,17

к.п. ЛБТ необсажен.

1926

147

215,9

0,02

1,5

3520

0,027

0,93

к.п. ЛБТ обсаженное

690

147

215,9

0,023

1,3

2975

0,028

0,22

к.п. СБТ

504

127

215,9

0,024

1,25

2943

0,028

0,14

SDR



12,7
