Сооружение штольни в горной местности

ИСХОДНЫЕ ДАННЫЕ

Наименование выработки штольня

Глубина заложения выработки м 300

Длина выработки м 700

Плотность вышележащей толщи, кг/куб.м 2500

Горные породы: диориты окварцованные

плотность, кг/куб.м 2720

категироия буримости XVII

коэффициент крепости 16

категория трещеноватости III

коэффициент Пуассон

а 0,2

Водоприток нет

Рекомендуется применить:

· вагоноперестановщик

Время на проходку месяц 3

ПЛАН КУРСОВОГО ПРОЕКТА

1. Обоснование выбора комплекса основного проходческого оборудования.

2. Оценка устойчивости пород на контуре сечения выработки, обоснование формы сечения и конструкции крепи, расчёт сечения выработки в свету.

3. Расчёт прочных размеров крепи, составление паспорта крепления.

4. Разработка паспорта буро-взрывных работ.

5. Разработка паспорта проветривания.

6. Расчёт параметров процесса уборки и транспортировки породы.

7. Обоснование и расчёт параметров вспомогательных процессов (настилка рельсового пути, освещение, водоотлив, прокладка вентиляционных труб)

8. Разработка графика цикличной организации работ.

9. Составление таблицы технико-экономических показателей по проекту.

1. Обоснование выбора комплекса основного проходческого оборудования

Проходческие процессы проведения горных выработок делят на основные и вспомогательные.

Основными технологическими процессами являются разрушение и отбойка породы или полезного ископаемого от массива в забое, погрузка и транспортировка породы (полезного ископаемого) и возведение постоянной крепи. Они выполняются непосредственно в забое или вблизи него.

Основные средства повышения производительности горнопроходческих работ – оснащение организации высокоэффективной техникой и обеспечение условий для её нормальной эксплуатации.

Практика показывает, что для проходки геологоразведочных выработок, относительно небольшого сечения, целесообразно применять лёгкое, мобильное горнопроходческое оборудование.

Выбор комплекта оборудования для проведения горизонтальной подземной горной выработки зависит от горнотехнических условий, объёмов работ и объективных возможностей предприятия по приобретению требующихся машин и механизмов.

Штольня - горизонтальная выработка, имеющая непосредственный выход на земную поверхность и предназначенная для обслуживания подземных работ. Штольни бывают разведочные и эксплуатационные, а также откачные, вентиляционные и водоотливные. Штольни проходят в сильно пересечённой или гористой местности. В зависимости от рельефа поверхности и условий залегания горных пород штольни могут располагаться по простиранию, вкрест простирания или под некоторым углом к простиранию пласта или жилы.

Проектируемая горная выработка является разведочной штольней. Длина разведочных штолен составляет от 100 до 4000 м (в нашем случае длина составляет 700 м), а площадь поперченного сечения в основном от 5,8 до 9 м2.

Рекомендуемый способ отбойки пород по СНиП при коэффициенте крепости по шкале М.М. Протодьяконова – взрывание. Взрывная отбойка – отделение руды от массива с помощью зарядов расположенных в шпуре.

Шпур – горная выработка или полость длиной до 5м и диаметром от 36-72мм.

Исходя из горнотехнических условий задания (коэффициент крепости по шкале профессора Протодъяконова f =16), мы будем применять буровзрывной способ проведения выработки.

При проходке штольни бурение шпуров является одной из основных технологических операций проходческого цикла, во многом определяющей технико-экономические показатели проходки и безопасность ведения горных работ.

Бурение шпуров следует выполнять в строгом соответствии с паспортом буровзрывных работ. Шпуры в зависимости от назначения подразделяют на врубовые (наклонные или клиновые — отрывающего действия; прямые — дробящего действия), вспомогательные и оконтуривающие.

Диаметр шпуров, и, следовательно, буровой инструмент принимаем исходя из сравнения:

1. экономической и технической целесообразности бурения шпуров в проектируемой выработке небольшого сечения;

2. незначительного отклонения необходимого числа шпуров для обуривания забоя при бурении шпуров малым диаметром 32-43 мм;

3. скорости бурения шпуров средним диаметром 32-43 мм;

4. формы выпуска принятых патронированных ВВ,

а также оптимального соотношения диаметра шпура и патронов ВВ (учитывая то обстоятельство, что коронки и резцы при бурении изнашиваются не только по высоте, но и по диаметру):

.

Бурение шпуров будем производить пневматическими переносными перфораторами типа ПП-54В1 с пневмоподдержкой П-1. Переключение подачи воздуха автоматическое, золотниковым устройством. Пуск перфоратора в работу производится рукояткой воздушного крана. Для снижения воздействия вибрации, работающий перфоратор снабжён виброгасящим устройством и глушителем шума. Перфораторы типа ПП серийно изготавливаются Ленинградским заводом «Пневматика».

Техническая характеристика перфоратора ПП-54В1.

Глубина бурения, м – 4

Диаметр шпуров, мм - 40-46

Энергия удара поршня ударника, Дж - 55,5

Номинальное давление сжатого воздуха, МПа - 0,5

Число ударов в мин 2350

Удельный расход воздуха, (м3/мин)/кВт 0,029

Масса с виброгасящим устройством и глушителем, кг 31,5

Крутящий момент, Н*м 29,43

Размеры хвостовика инструмента, мм 25х108

Длина перфоратора, мм 775

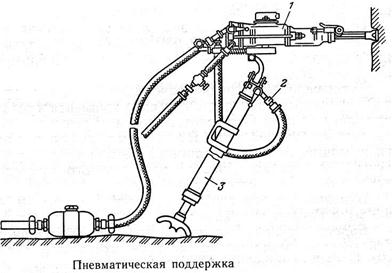

Пневматическая поддержка 1 типа П-1 предназначена для создания усилия подачи при бурении шпуров ручными пневматическими перфораторами и поддержки их на определённой высоте.

Для главного регулирования подачи перфоратора 1 пневматические поддержки 3 (см. рис стр. 4) имеют регулировочный кран 2.

Основные параметры и размеры пневмоподдержки П-1.

Ход подачи

мм

800

Длина в сжатом состоянии

мм

1200

Раздвижное усилие

Н

1500

Номинальное давление воздуха

МПа

50

Масса поддержки

кг

15

Подбор наиболее эффективных ВВ можно осуществлять в соответствии с рекомендациями. Взрывчатые вещества, рекомендуемые к применению на проходческих работах, в условиях, не опасных по взрыву газа или пыли в породах : детонит М; аммонит «Скальный №1», аммонал «Скальный №3». Для нашего случая мы выбираем ВВ аммонал «Скальный №3» в бумажной оболочке. Способ взрывания - электрический.

Страница:  1  2  3  4  5  6  7  8  9  10  11  12  13  14  15
 16  17
