Многоканальные системы электросвязи

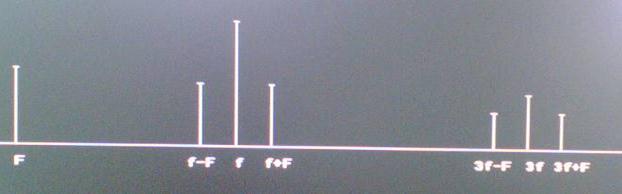

Схема спектрального состава тока на выходе модулятора:

1.3.Определение рабочего затухания модулятора.

Зная спектральный состав тока на выходе модулятора, а так же уровень модулирующего колебания P(F)= -9 дБ, находим рабочее затухание модулятора.

αр = Рвх – Pвых

= -9 – (-13,05) = 4,05 дБ

Активный балансный модулятор

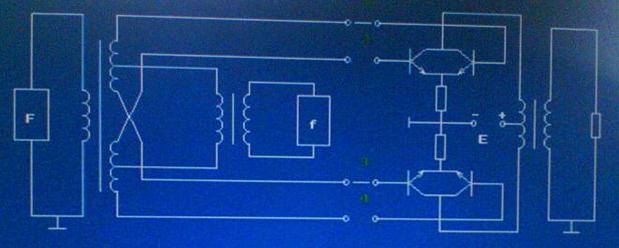

1. Схема

1.1. Временные диаграммы напряжения:

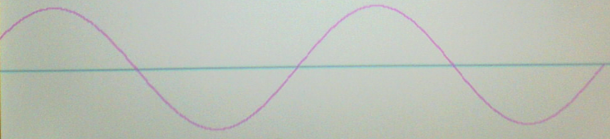

На входе

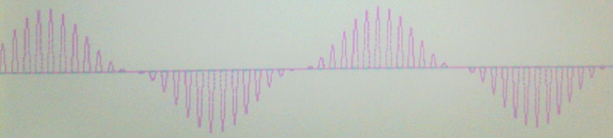

На выходе

1.2. Измерение спектрального состава тока в различных точках схемы.

На модулятор поданы частоты F = 8 кГц и f = 64 кГц внутренние сопротивления генераторов сигналов, и сопротивление нагрузки модуляторов принимается равным 600 Ом.

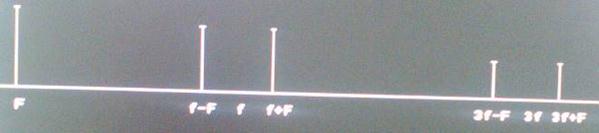

Схема спектрального состава тока на выходе модулятора:

1.3.Определение рабочего затухания модулятора.

Зная спектральный состав тока на выходе модулятора, а так же уровень модулирующего колебания P(F)= -9 дБ, находим рабочее затухание модулятора.

αр = Рвх – Pвых = -9 – (-7,83) = -1,17 дБ

Активный двойной балансный модулятор

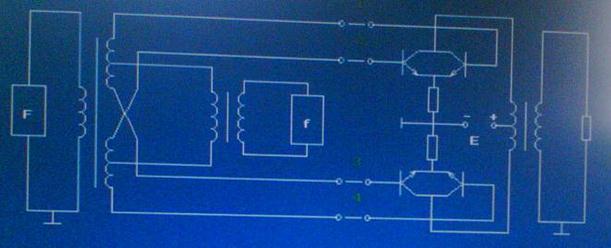

1. Схема

1.1. Временные диаграммы напряжения:

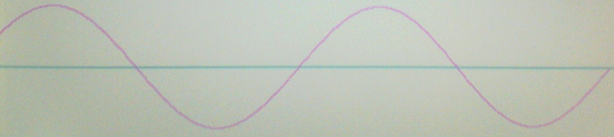

На входе

На выходе

1.2. Измерение спектрального состава тока в различных точках схемы.

На модулятор поданы частоты F = 8 кГц и f = 64 кГц внутренние сопротивления генераторов сигналов, и сопротивление нагрузки модуляторов принимается равным 600 Ом.

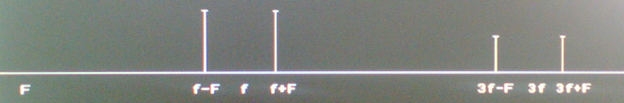

Схема спектрального состава тока на выходе модулятора:

Зная спектральный состав тока на выходе модулятора, а так же уровень модулирующего колебания P(F)= -9 дБ, находим рабочее затухание модулятора.

αр = Рвх – Pвых = -9 – (-9,57) = 0,57 дБ
