Проектирование блока буферной памяти

Таблица 3

Элемент

Кол-во, N

λmin

λave

λmax

N * λmin

N * λave

N * λmax d>

1

Интегральные микросхемы

47

0,046*10-6

0,06*10-6

0,072*10-6

2,162*10-6

2,82*10-6

3,384*10-6

2

Конденсаторы

6

0,2*10-6

0,25*10-6

0,3*10-6

1,2*10-6

1,5*10-6

1,8*10-6



Итого:

3,362*10-6

4,32*10-6

5,184*10-6

По вычисленным значениям ∑ λmin , ∑ λave, ∑ λmax, строим графики зависимостей P(t) в полулогарифмическом масштабе. Вычисленные значения представлены в таблице 4.

Таблица 4

t

P1(t)

P2(t)

P3(t)

100

0,99999746600321

0,99999676000525

0,99999611202016

101

0,99997466032106

0,99996760052487

0,99996112075582

102

0,99974663210307

0,99967605248233

0,99961127557293

103

0,99746920786785

0,99676524313589

0,99611954848599

104

0,97497836302477

0,96811925691656

0,96186612615635

105

0,77615735678016

0,72325024237984

0,67786983042356

106

0,07934102062807

0,03916389509899

0,02048627764798

107

0,00000000000989

0,00000000000001

0,00000000000000

Вычислим время наработки на отказ:

Tmin= 257202 ч.

Tср= 308642 ч.

Tmax= 394633 ч.

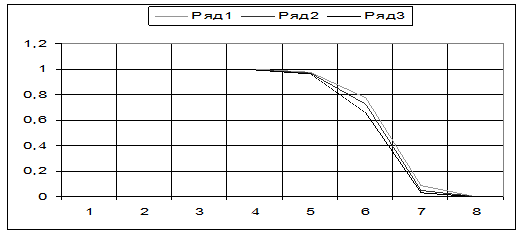

Графики, построенные по вычисленным значениям, представлены на графике.

График вероятности безотказной работы устройства для λmin

График вероятности безотказной работы устройства для λave

График вероятности безотказной работы устройства для λmax

Заключение

В курсовом проекте разработана принципиальная схема устройства ввода изображения в ЭВМ по сечениям. В устройстве предусмотрены два режима работы: ввод изображения в буферный блок памяти и передача данных в формате сечений в ЭВМ.

Для построения устройства использовали микросхемы серии К555, т.к. они являются более современными и менее мощными, чем серия К155. В работе выполнены расчеты потребляемой мощности и вероятности безотказной работы устройства, разработаны структурная и функциональная схема устройства.

Список используемых источников

1. Методические указания к курсовой работе по дисциплине «Цифровая схемотехника» на тему «Проектирование цифрового устройства».

2. Шило В.Л. Популярные цифровые микросхемы: справочник, - Москва; металлургия, 1988,-352 с.

3. Орнадский П.П. Автоматические измерения и приборы. - К.; Техника,1990 - 448с.

4. Цифровые и аналоговые интегральные микросхемы: Справочник / С.В.Якубовский, Л.И.Нильсон, В.И.Кулешова и др./ Под ред. С.В.Якубовского.-М.: Радио и связь, 1990.-496с.
