Проектирование блока буферной памяти

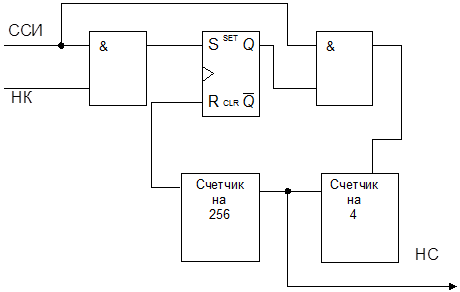

Так как считывается только 512 строк с момента подачи импульса НК, следовательно, необходимо разрешить работу преобразователя только в этот момент времени, для этого нужно сосчитать 512 строк, но разрешение преобразователя 64х512, следовательно считываться будет только одна строка из четырёх, в течение только первого полукадра, для этого применяется схема, аналогичная первой, но с делителем на

4. Для формирования импульса завершения работы устройства используется делитель на 64.

Для тактирования устройства необходима последовательность сигналов частоты 10 МГц. Для синхронизации работы ПТУ используют ГТИ с частотой 1 МГц. Целесообразно выбрать частоту ГТИ, равную 10МГц для тактирования устройства (ТИ1), а путем деления на 10 получить последовательность импульсов частоты 1МГц (ТИ2), подаваемую на передающую телевизионную установку.

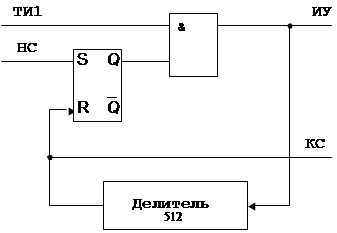

Импульс управления (ИУ) должен запускать АЦП для преобразования аналогового сигнала в цифровой вид. разрешение имеет преобразователь, поэтому необходим счетчик на 512, который будет сбрасывать в 0 триггер после преобразования очередной строки (при этом формируется сигнал конец строки(КС)). Установка триггера(Т) в 1 производится сигналом НС(начало строки). АЦП будет преобразовывать видеосигнал в цифровой вид при подаче тактовых импульсов ТИ1 и наличии единицы на выходе триггера Т. Схема имеет следующий вид

Так же можно с этого же счётчика использовать адресную шину младших разрядов ОЗУ во время записи. Этим самым экономим на лишних элементах.

Чтение из памяти производится во время прохождения второго полукадра. При этом управление адресной шиной будетосуществляться ЭВМ.

4 Выбор элементной базы

Для построения устройств автоматики и вычислительной техники широкое применение находят цифровые микросхемы серии К155, которые изготавливают по стандартной технологии биполярных микросхем транзисторно-транзисторной логики (ТТЛ). Имеется свыше 100 наименований микросхем серии К155. При всех своих преимуществах - высоком быстродействии, обширной номенклатуре, хорошей помехоустойчивости - эти микросхемы обладают большой потребляемой мощностью. Поэтому им на смену выпускают микросхемы серии К555, принципиальное отличие которых - использование транзисторов с коллекторными переходами, зашунтированными диодами Шоттки. В результате транзисторы микросхем серии К555 не входят в насыщение, что существенно уменьшает задержку выключения транзисторов. К тому же они значительно меньших размеров, что уменьшает емкости их р-n-переходов. В результате при сохранении быстродействия микросхем серии К555 на уровне серии К155 удалось уменьшить ее потребляемую мощность примерно в 4 .5 раз.

Для реализации устройства будем использовать серию К555.

В 555 серию входят различные логические элементы общим числом 98 наименований. Их назначение заключается в построении узлов ЭВМ и устройств дискретной автоматики с высоким быстродействием и малой потребляемой мощностью.

Для построения принципиальной схемы будем использовать следующие элементы:

1.Счетчики К555ИЕ7;

2.Мультиплексоры К555КП11;

3.Микросхемы памяти К132РУ6;

4.Триггер К555ТМ2;

5.Логические элементы 4-И К555ЛН1;

6.Логические элементы 2-И – К555ЛИ1;

6.Выбор блока питания

Определим потребляемую мощность устройства. Данные по потребляемой мощности элементов приведены в таблице 2.

Таблица 2

Получили, что потребляемая мощность устройства равна 9,7Вт. Необходимое напряжение питания 5 В. Для работы устройства предусмотрим двойной запас по выходной мощности блока питания. Соответственно требуется блок питания мощностью 20Вт, и выходной силой тока 1А

Для борьбы с помехами в цепь питания включим конденсаторы. З конденсатора номинальной емкостью 0.1 мкФ и три конденсатора емкостью 10 мкФ.

7 Расчет надежности

Любое устройство создается для надежной безотказной работы. Свойство устройства сохранять во времени в установленных пределах значения всех параметров, характеризующих его способность выполнять требуемые функции в заданных режимах и условиях применения, технического обслуживания и ремонтов, хранения и транспортирования, называется надежностью. Если все параметры соответствуют требованиям документации, такое состояние называют работоспособным, а событие, состоящее в нарушении работоспособности, -отказам. Таким образом, для возникновения отказа достаточно ухода хотя бы одного параметра за пределы, установленные нормативно-техническими документами

В зависимости от того, каким образом проявляются эти ухода параметров, различают внезапные и постепенные отказы. Внезапный отказ характеризуется скачкообразным изменением эксплуатационных параметров устройства, в связи с чем прогнозировать момент его возникновения практически невозможно. Примеры внезапных отказов - короткое замыкание обкладок конденсатора, обрыв выводов или пробой перехода транзистора. Постепенный отказ характеризуется постепенными, плавными изменениями во времени одного или нескольких параметров, обусловленными влиянием необратимых процессов старения и износа. При этом, наблюдая за соответствующими параметрами в течение длительного времени, всегда можно выявить тенденции или закономерности их изменения и предсказать причину и время возникновения отказа. В качестве примера постепенных отказов можно привести увеличение обратного тока коллекторного перехода транзистора Iко, уменьшение коэффициента передачи или полосы пропускания линейной интегральной схемы.
