Современные виды электросвязи

Информация - сведения о каких-либо процессах, событиях, фактах или предметах. Известно, что 80 90% информации человек получает через органы зрения и 10 20% - через органы слуха. Другие органы чувств дают в сумме 1 2% информации. Физиологические возможности человека не позволяют обеспечить передачу больших объемов информации на значительные расстояния.

Связь - техническая баз

а, обеспечивающая передачу и прием информации между удаленными друг от друга людьми или устройствами. Аналогия между связью и информацией такая же, как у транспорта и перевозимого груза. Средства связи не нужны, если нет информации, как не нужны транспортные средства при отсутствии груза.

Сообщение - форма выражения (представления) информации, удобная для передачи на расстояние. Различают оптические (телеграмма, письмо, фотография) и звуковые (речь, музыка) сообщения. Документальные сообщения наносятся и хранятся на определенных носителях, чаще всего на бумаге. Сообщения, предназначенные для обработки на ЭВМ, принято называть данными.

Информационный параметр сообщения - параметр, в изменении которого "заложена" информация. Для звуковых сообщений информационным параметром является мгновенное значение звукового давления, для неподвижных изображений - коэффициент отражения, для подвижных - яркость свечения участков экрана.

По характеру изменения информационных параметров различают непрерывные и дискретные сообщения.

Сигнал - физический процесс, отображающий передаваемое сообщение. Отображение сообщения обеспечивается изменением какой-либо физической величины, характеризующей процесс. Эта величина является информационным параметром сигнала.

Сигналы, как и сообщения, могут быть непрерывными и дискретными. Информационный параметр непрерывного сигнала с течением времени может принимать любые мгновенные значения в определенных пределах. Непрерывный сигнал часто называют аналоговым. Дискретный сигнал характеризуется конечным числом значений информационного параметра. Часто этот параметр принимает всего два значения. На Рис. 3.1 показаны виды аналогового и дискретного сигналов.

В технике связи наряду с абсолютными единицами измерения параметров электрических сигналов (мощность, напряжение и ток) широко используются относительные единицы.

Уровнем передачи сигнала в некоторой точке канала или тракта называют логарифмическое преобразование отношения энергетического параметра S (мощности, напряжения или тока) к отсчетному значению этого же параметра.

Правило преобразования определяется формулой:

image436,

где m - масштабный коэффициент; a - основание логарифма.

Уровни передачи измеряются в децибелах, если справедливы соотношения:


для уровней по мощности, дБм;


для уровней по напряжению, дБн;

Уровень передачи называется абсолютным, если P0=1 мВт. Если теперь задать R0, то при заданных значениях мощности и сопротивления легко получить соответствующие величины напряжения U0 и тока I0:

image439; image440

При R0= 600 Ом в практических расчетах принимают округленные значения: для U0= 0,775 В, а для I0= 1,29 мА.

Измерительные уровни служат для определения уровней передачи с помощью измерительных приборов, называемых указателями уровня.

Для измерения уровня наиболее часто применяется схема известного генератора, показанная на Рис. 3.2.

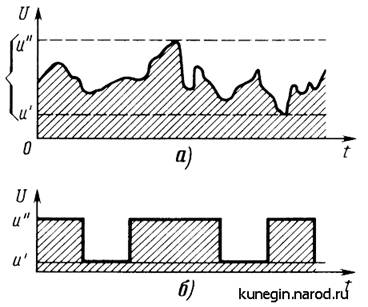

Рис. 3.1 Виды сигналов: а - аналогового, б - дискретного

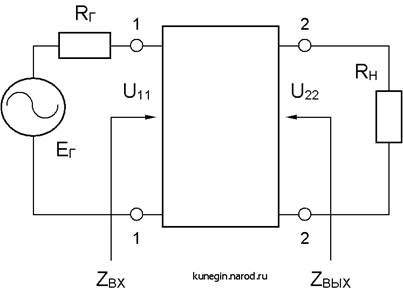

Рис. 3.2 Схема известного генератора

В этой схеме ко входу исследуемого объекта, например некоторого четырехполюсника, подключается генератор испытательного сигнала с полностью определенными параметрами, т.е. должно быть известно его выходное сопротивление RГ, развиваемая ЭДС EГ (или напряжение на входе объекта UВХ). Входное сопротивление объекта RГ также должно быть известно. К выходу объекта подключается указатель уровня с входным сопротивлением, равным номинальному значению сопротивления нагрузки; реальная нагрузка при этом отключается.

В качестве испытательного при измерении уровней передачи чаще всего применяют одночастотный синусоидальный сигнал, частота которого также должна быть известна, а начальная фаза, как правило, не фиксируется.

Если по значению параметров подключенный генератор испытательного сигнала обладает свойством нормального, т.е. его внутреннее сопротивление равно 600 Ом, развиваемая ЭДС равна 1,55 В, то измеренный на сопротивлении RН уровень называется измерительным.

В дальнейшем будем рассматривать принципы и средства связи, основанные на использовании электрической энергии в качестве переносчиков сообщений, т.е. электрических сигналов. Выбор электрических сигналов для переноса сообщений на расстояние обусловлен их высокой скоростью распространения (около 300 км/мс)

Описание сигналов электросвязи некоторым образом необходимо для их адекватной обработки в процессе передачи. Описанием сигнала может служить некоторая функция времени. Определив так или иначе данную функцию, определяем и сигнал. Однако такое полное определение сигнала не всегда требуется. Достаточно описание в виде нескольких параметров, характеризующих основные свойства сигнала с точки зрения его передачи.

Если провести аналогию с транспортированием грузов, то для транспортной сети определяющими параметрами груза являются его масса и габариты. Сигнал также является объектом транспортирования, а техника связи - техникой транспортирования (передачи) сигналов по каналам связи.

Основными первичными сигналами электросвязи являются: телефонный, звукового вещания, факсимильный, телевизионный, телеграфный, передачи данных.

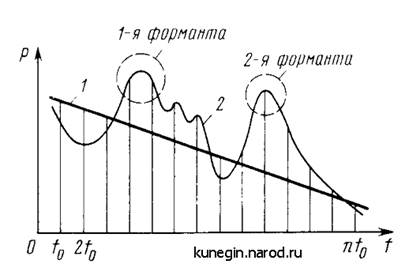

Телефонный (речевой) сигнал. Звуки речи образуются в результате прохождения воздушного потока из легких через голосовые связки и полости рта и носа. Частота импульсов основного тона (f0 на Рис. 3.3) лежит в пределах от 50 80 Гц (бас) до 200 250 Гц (женский и детский голоса). Импульсы основного тона содержат большое число гармоник (до 40) (2f0, ,nf0 на Рис. 3.3), причем их амплитуды убывают с увеличением частоты со скоростью приблизительно 12 дБ на октаву (кривая 1 на Рис. 3.3). (Напомним, что октавой называется диапазон частот, верхняя частота которого в два раза выше нижней. Т.о. амплитуда гармоники 2f0 на 12 дБ больше, чем гармоники 4f0 и т.д.). При разговоре частота основного тона f0 меняется в значительных пределах.
