Проектирование радиоэлектронных средств с помощью ЭВМ

Коэффициент гармоник 0,35%.

Вариант 9.

Тема: Моделирование и анализ УМЗЧ с нестандартным включением ОУ.

Виды анализа: анализ по переменному току; временной анализ; анализ шумов; анализ Фурье.

Технические характеристики УМЗЧ.

Полоса пропускания 10Гц-20кГц.

Номинальное входное напряжение 0,7В.

Номинальная выходная мощность 12Вт.

Коэффициент гармоник на частоте 0,4%

.

Относительный уровень шума не более –90дБ.

Вариант 10.

Тема: Моделирование и анализ УМЗЧ.

Виды анализа: анализ по переменному току; временной анализ; анализ шумов; анализ Фурье; статистический анализ

Технические характеристики УМЗЧ.

Полоса пропускания 40Гц-60кГц.

Мощность на нагрузке 8 Ом 16Вт.

Коэффициент нелинейных искажений на частоте 0,05%.

Вариант 11.

Тема: Моделирование и анализ широкополосного малошумящего усилителя.

Виды анализа: анализ по переменному току; временной анализ; анализ шумов; анализ Фурье.

Технические характеристики усилителя.

Полоса пропускания 10Гц-20кГц.

Коэффициент усиления 5*104.

Коэффициент гармоник 0,5%.

Отношение сигнал/шум 115дБ.

Вариант 12.

Тема: Моделирование и анализ усилителя с непосредственной связью.

Виды анализа: анализ по переменному току; временной анализ; анализ шумов; анализ Фурье; статистический анализ. Также рассмотреть влияние таких факторов как температура и разброс значений сопротивлений резисторов на параметры и характеристики схемы.

Технические характеристики усилителя.

Полоса пропускания 1кГц-1МГц.

Коэффициент усиления 6000.

Коэффициент нелинейных искажений на частоте 0,05%.

Диапазон температур - 15 +50.

Нелинейность в полосе пропускания 3дБ.

Вариант 13.

Тема: Моделирование и анализ предварительного усилителя для магнитного звукоснимателя.

Виды анализа: анализ по переменному току; временной анализ; анализ шумов; анализ Фурье

Технические характеристики усилителя.

Полоса пропускания 20Гц-20кГц.

Коэффициент усиления 36дБ.

Входное сопротивление 50кОм.

Коэффициент гармоник 0,1%.

Отношение сигнал/шум 50дБ.

Вариант 14.

Тема: Моделирование и анализ чувствительного

усилителя.

Виды анализа: анализ по переменному току; временной анализ; анализ шумов; анализ Фурье.

Технические характеристики усилителя.

Полоса 200Гц-200кГц.

Коэффициент усиления 10000.

Входное сопротивление 2,5МОм.

Коэффициент гармоник 0,1%.

Отношение сигнал/шум 50дБ.

Вариант 15.

Тема: Моделирование и анализ предоконечного УМЗЧ.

Виды анализа: анализ по переменному току; временной анализ; анализ шумов; анализ Фурье.

Технические характеристики УМЗЧ.

Полоса пропускания 20Гц-20кГц.

Входное сопротивление 30кОм.

Входное напряжение 0,7В.

Выходное напряжение на нагрузке 10кОм 16В.

Коэффициент гармоник 0,1%.

Отношение сигнал/шум 50дБ.

Вариант 16.

Тема: Моделирование и анализ усилителя с большим входным сопротивлением.

Виды анализа: анализ по переменному току; временной анализ; анализ шумов; анализ Фурье.

Технические характеристики усилителя.

Полоса пропускания 50Гц-20кГц.

Коэффициент усиления 57дБ.

Входной сигнал 2мВ.

Максимальное выходное напряжение 3В.

Напряжение шума на выходе 10мкВ.

Рабочий диапазон температур –50 до +50.

Вариант 17.

Тема: Моделирование и анализ усилителя с большим входным сопротивлением.

Виды анализа: анализ по переменному току; временной анализ; анализ шумов; анализ Фурье.

Технические характеристики усилителя.

Полоса пропускания

Коэффициент усиления

Входной сигнал

Вариант 18.

Тема: Моделирование и анализ УМЗЧ с глубокой ООС.

Виды анализа: анализ по переменному току; временной анализ; анализ шумов; анализ Фурье; статистический анализ. Также рассмотреть влияние таких факторов как температура и разброс значений сопротивлений резисторов на параметры и характеристики схемы.

Технические характеристики УМЗЧ.

Полоса пропускания 20Гц-20кГц.

Мощность на нагрузке 8 Ом 16Вт.

Коэффициент нелинейных искажений на частоте 0,05%.

Вариант 19.

Тема: Моделирование и анализ усилителя с АРУ.

Виды анализа: анализ по переменному току; временной анализ; анализ шумов; анализ Фурье.

Технические характеристики усилителя.

Полоса пропускания 0Гц-1МГц.

Коэффициент усиления 100.

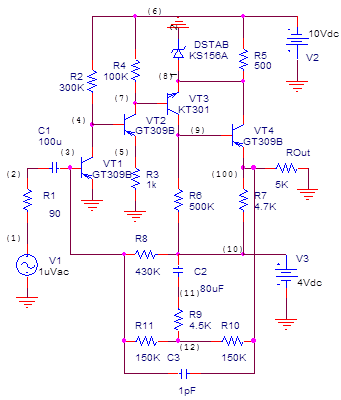

Схема к варианту 1.

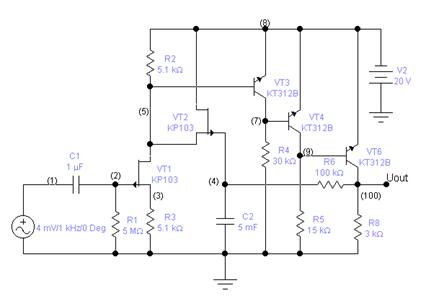

Схема к варианту 2.

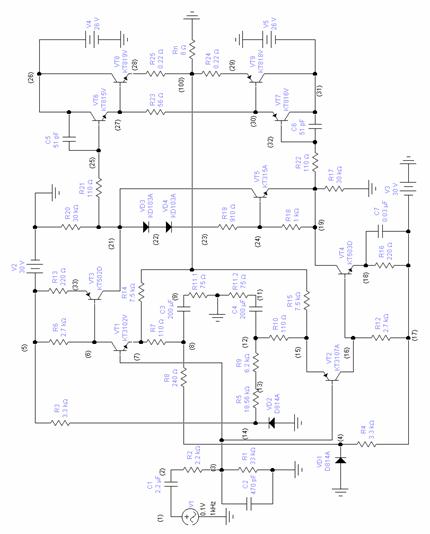

Схема к варианту 3.

Схема к варианту 4.

Схема к варианту 5.

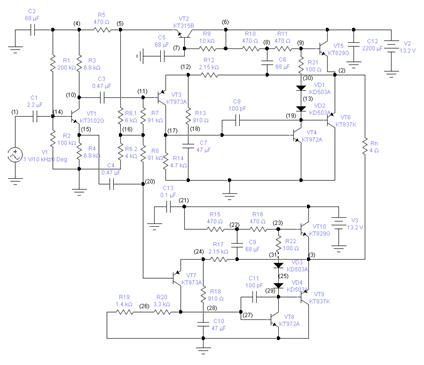

Схема к варианту 6.

Схема к варианту 7.

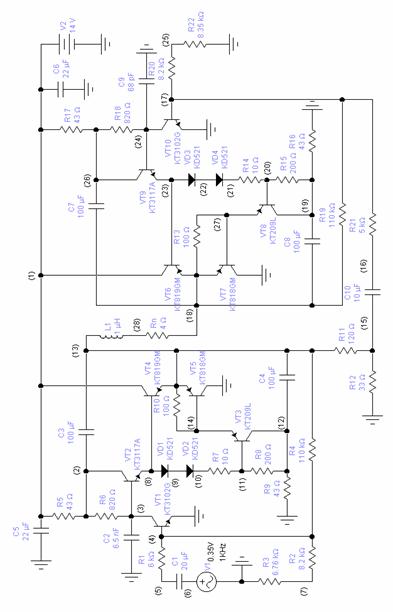

Схема к варианту 8.

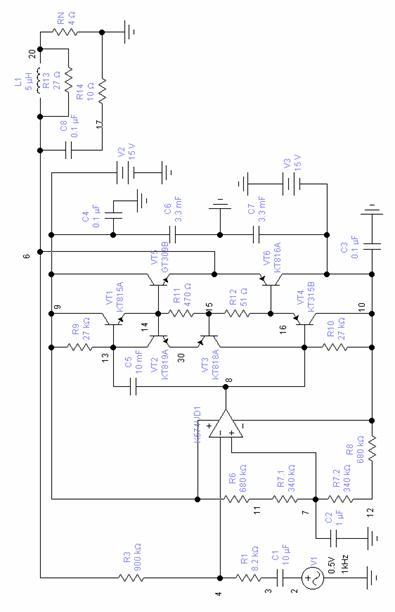

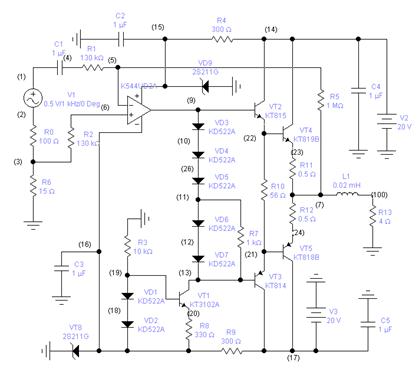

Схема к варианту 9.

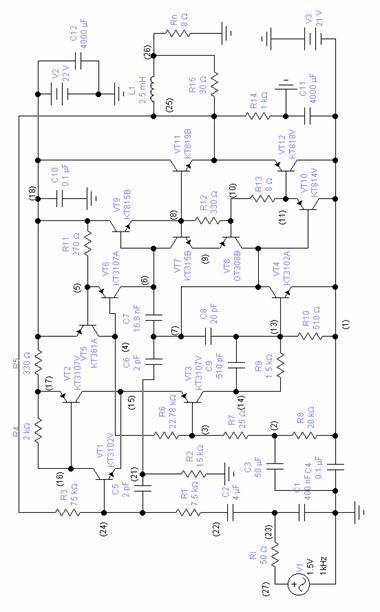

Схема к варианту 10.

Схема к варианту 11.

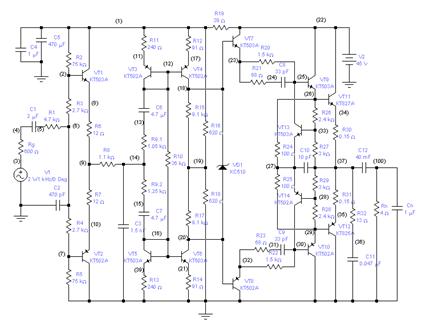

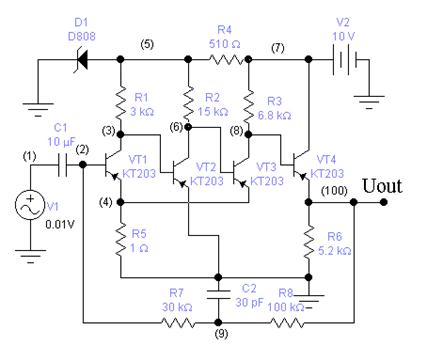

Схема к варианту 12.

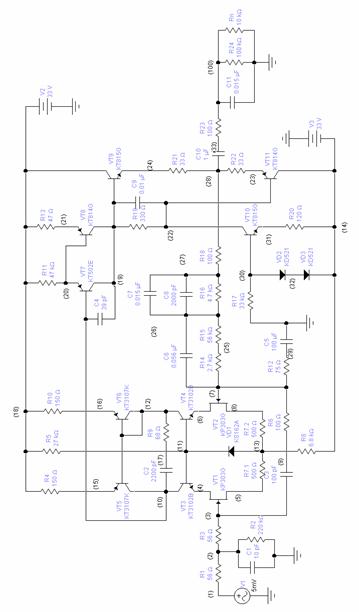

Схема к варианту 13.

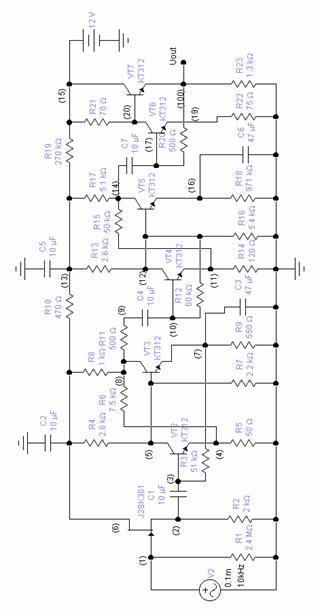

Схема к варианту 14.

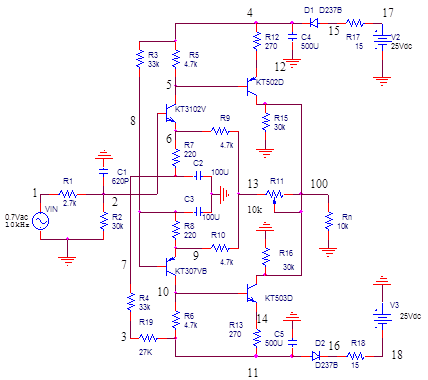

Схема к варианту 15.

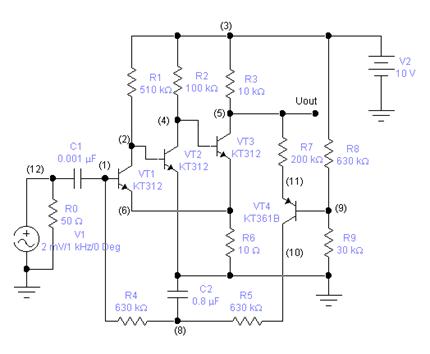

Схема к варианту 16.

Схема к варианту 17.

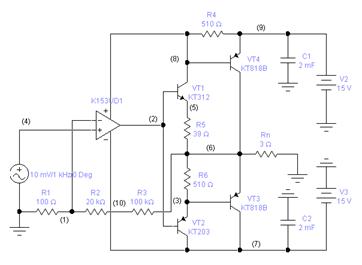

Схема к варианту 18.

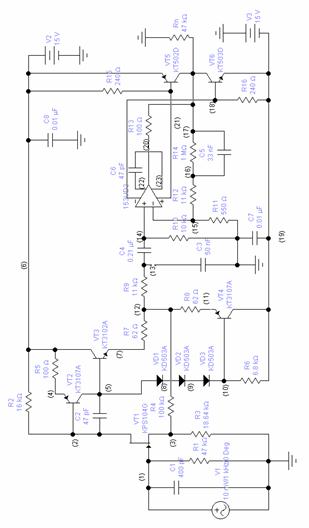

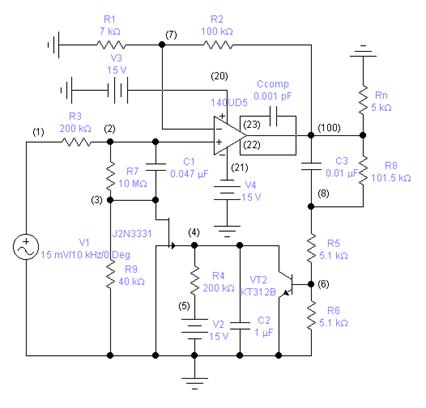

Схема к варианту 19.

БИБЛИОГРАФИЧЕСКИЙ СПИСОК

1. Разевиг.В.Д. Система проектирования OrCad 9.2. – М.: Солон-Р, 2001.

2. Карлащук В.И. Электронная лаборатория на IBM PC. –М.: Солон-Р, 2001.

3. Попов В.П. Основы теории цепей. – М.: Высш. шк., 1985.

4. Бессонов Л.А. Теоретические основы электротехники. Электрические цепи. – М.: Высш. шк., 1996.
