Помехоустойчивость систем связи

Оглавление.

1. Введение.

2. Задание на курсовую работу.

3. Исходные данные.

4. Структурная схема системы связи.

5. Временные и спектральные диаграммы на выходах функциональных блоков системы связи.

6. Структурная схема приемника.

7. Принятие решения по одному отсчету.

8. Вероятность ошибки на выходе приемника.

9. Выигрыш в отношении си

гнал/шум при применении оптимального приемника.

10. Максимально возможная помехоустойчивость при заданном виде сигнала.

11. Принятие решения приемником по трем независимым отсчетам.

12. Вероятность ошибки при использовании метода синхронного накопления.

13. Расчет шума квантования при передаче сигналов методом ИКН.

14. Использование сложных сигналов и согласованного фильтра.

15. Импульсная характеристика согласованного фильтра.

16. Схема согласованного фильтра для приема сложных сигналов. Форма сложных сигналов на выходе СФ при передаче символов “1” и “0”.

17. Оптимальные пороги решающего устройства при синхронном и асинхронном способах принятия решения при приеме сложных сигналов согласованным фильтром.

18. Энергетический выигрыш при применении согласованного фильтра.

19. Вероятность ошибки на выходе приемника при применении сложных сигнал согласованного фильтра.

20. Пропускная способность разработанной системы связи.

21. Заключение.

Введение.

Задачей данной курсовой работы является описание системы связи для передач непрерывного сообщения дискретными сигналами.

Передача информации занимает высокое место в жизнедеятельности современного общества. Самая главная задача, при передаче информации – это передача её без искажений. Наиболее перспективным в этом направлении является передача аналоговых сообщений дискретными сигналами. Этот метод дает большое преимущество в помехоустойчивости линий информации. Все современные информационные сети строятся на этом принципе.

Кроме этого дискретный канал связи прост в эксплуатации и, по нему можно передавать любую информацию, т.е. он обладает универсальностью. Все это делает такие каналы связи наиболее перспективными в данный момент.

1. Задание на курсовую работу.

Разработать обобщенную структурную схему системы связи для передачи непрерывных сообщений дискретными сигналами, разработать структурную схему приемника и структурную схему оптимального фильтра, рассчитать основные характеристики разработанной системы связи и сделать обобщающие выводы по результатам работы.

2. Исходные данные.

1) Номер варианта N=1.

2) Вид сигнала в канале связи DAM.

3) Скорость передачи сигналов V=6000 Бод.

4) Амплитуда канальных сигналов А=3 мВ.

5) Дисперсия шума x*x=0.972 мкВт.

6) Априорная вероятность передачи символов “1” p(1)=0.09.

7) Способ передачи сигнала КГ.

8) Полоса пропускания реального приемника Df=12 кГц.

9) Значение отсчёта Z(t0)=0.75 мВ

df=12 кГц.

10) Значение отсчётов Z(t1)=0.75мВ

Z(t2)=0.45мВ

Z(t3)=0.83мВ.

11) Максимальная амплитуда на выходе АЦП b max=2.3 В.

12) Пик фактор П.=1,6.

13) Число разрядов двоичного кода n=8.

14) Вид дискретной последовательности сложного сигнала

1 -1 1 -1 -1 -1 1 1 -1

3. Структурная схема системы связи.

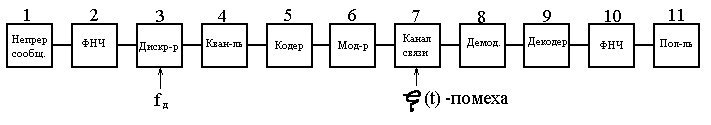

Система связи представляет собой совокупность радиотехнических средств, обеспечивающих передачу информации от источника к получателю. Рассмотрим схему системы связи.

Устройство, преобразующее сообщение в сигнал, называют передающим устройством, а устройство, преобразующее принятый сигнал в сообщение, приемным устройством.

Рассмотрим передающее устройство:

Фильтр нижних частот ограничивает спектр исходного сообщения, чтобы он удовлетворял теореме Котельникова, что необходимо для дальнейшего преобразования.

Аналогово-цифровой преобразователь (АЦП) преобразует непрерывное сообщение в цифровую форму. Это преобразование состоит из трех операций: сначала непрерывное сообщение подвергается дискретизации по времени через интервал; полученные отсчеты мгновенных значений квантуются (Квант.); полученная последовательность квантованных значений передаваемого сообщения представляется в виде последовательности двоичных кодовых комбинаций посредством кодирования.

Полученный выхода АЦП сигнал поступает на вход Амплитудного модулятора, где последовательность двоичных импульсов преобразуется в радиоимпульсы, которые поступают непосредственно в канал связи.

На приемной стороне канала связи последовательность импульсов после демодуляции в демодуляторе поступает на вход цифро-аналогового преобразователя (ЦАП), назначение которого состоит в восстановлении непрерывного сообщения по принятой последовательности кодовых комбинаций. В состав ЦАП входит Декодер, предназначенный для преобразования кодовых комбинаций в квантовую последовательность отсчетов, и сглаживающий фильтр (ФНЧ), восстанавливающий непрерывное сообщение по квантованным значениям.

4. Временные и спектральные диаграммы на выходах функциональных блоков системы связи.

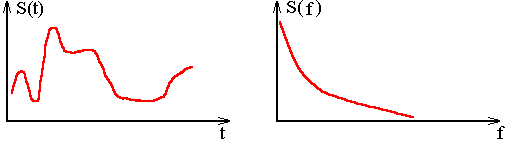

1) Непрерывное сообщение.

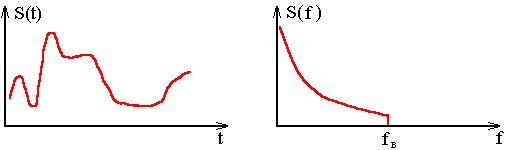

2) Фильтр низких частот.

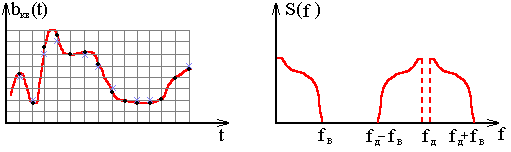

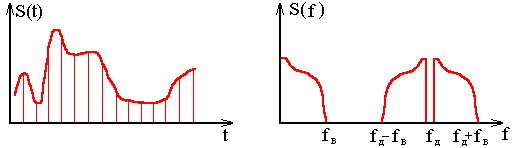

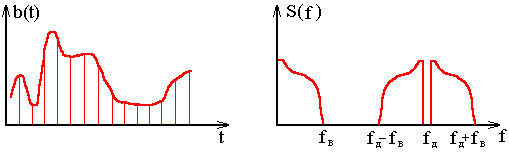

3) Дискретизатор.

4) Квантователь.

5) Кодер.

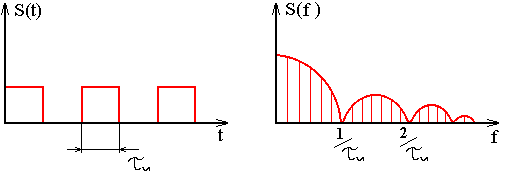

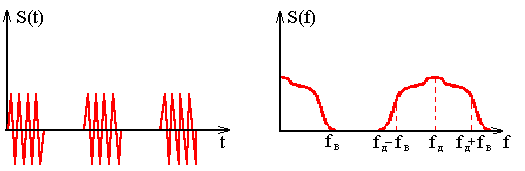

6) Модулятор.

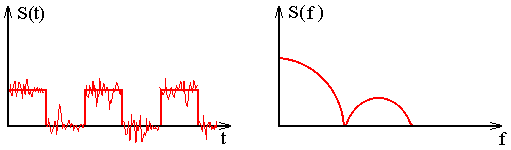

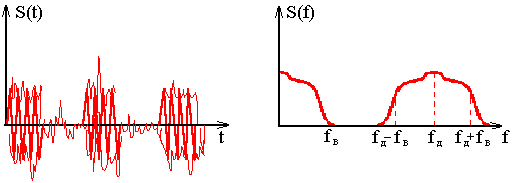

7) Канал связи.

8) Демодулятор.

9) Декодер.

10) Фильтр нижних частот.

11) Получатель.

5. Структурная схема приёмника.

При когерентном приеме применяется синхронный детектор, который устраняет влияние ортогональной составляющей вектора помехи. Составляющая x=Eп·cosj имеет нормальный закон распределения и мощность . Поэтому вероятность искажения посылки р(0/1) и вероятность искажения паузы р(1/0) будут равны

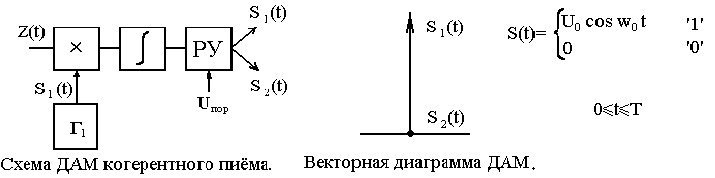

Сигнал Z(t) поступает на перемножитель, где происходит его перемножение с сигналом, пришедшим с линии задержки. Далее сигнал подвергается интегрированию, после чего он поступает на решающее устройство, где выносится решение в пользу сигнала S1(t) или S2(t).
