Средства отображения информации

Задание

1. Произвести выбор типа индикатора в соответствии с режимом стробирования. ЭО должен гореть при совпадении низкого напряжения (логический «0») на строке и столбце.

2. Произвести выбор буферной микросхемы (регистра).

3. Произвести расчет формирователей строк или столбцов.

4. В соответствии с заданием синтезировать знакогенератор.

IH = IF =20 мА

UVD =2,2

B

IИМП = IH*q1/2 =20*51/2 =44,72 мА

I2 = IИМП*7 =7*44,72 =313,04 мА

R1 =……= R7 =(E - UVD – UВЫХ(0) ) / IИМП =(5 - 2,2 – 0,4 )/ 44,72*10-3=53,66 Ом

Выбираем резисторы по номинальному ряду резисторов из сетки Е24.

R1 =……= R7 =51 Ом

I2 = IС

Далее следует выбрать транзисторы, исходя из рассчитанного ранее тока.

В результате подбора транзисторов был выбран германиевый транзистор p-n-p ГТ320А, который отвечает всем поставленным требованиям.

IС =150 мА

IС И =300 мА

UСЕ =12 В

UВЕ =3 В

b =20 – 80

Выбрав средний коэффициент b, получим данные для дальнейшего расчета.

I1 = I2 / b = 313,04 / 40 =7,8 мА

UС* =Е - UВЕ - UВЫХ =5 -3 – 0,4=1,6 В

R8 =……= R12 = UС* / I1 = 1,6 / 7,8*10-3=205 Ом

Выбираем резисторы по номинальному ряду резисторов из сетки Е24.

R8 =……= R12 =200 Ом

И для выполнения условия задания нужно выбрать индикатор КWM – 20571CGB

В качестве регистра можно взять микросхему 555АП6 (DD1 на рисунке1), в качестве дешифратора — микросхему К155 ИД7 (DD2 на рисунке1).

AAAAAAAAAAAAAAAAAAAAAAAAAAA

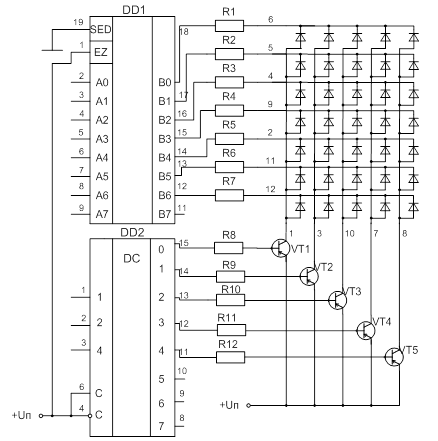

Рисунок 1.Функциональная схема









Ст.1=11101011=EB

Ст.2=10000000=80

Ст.3=11101011=EB

Ст.4=10000000=80

Ст.5=11101011=EB









Ст.1=10111101=BD

Ст.2=10111110=BE

Ст.3=10101110=AE

Ст.4=10010110=96

Ст.5=10111001=B9









Ст.1=11001110=C1

Ст.2=10111110=BE

Ст.3=10111110=BE

Ст.4=10111110=BE

Ст.5=11011101=DD
