Электроснабжение судоремонтного завода

Рис.4.

Выбор линии электропередачи.

Питание завода осуществляется по двухцепной воздушной ЛЭП. Uc=110кВ.

Выбор сечения питающих ЛЭП производится по допустимому нагреву максимальным расчетным током.

А.(32)

Сечение линии выбираем по экономической плотности тока и по току послеаварийного режима.

idth=177 height=47 src="images/referats/13348/image165.png">мм.(33)

где -экономическая плотность тока [ ] табл. 1.3.36.

А.(34)

Выбираем ближайшее стандартное сечение, провод марки АС-70 (Iд=265 А).

1.Проверка выбранного сечения по току допустимого нагрева:

(35)

2.Проверка выбранного сечения провода по падению напряжения в линии при нормальном и послеаварийном режиме.

По условиям проверки падение напряжения на кабельной линии должно быть:

· В нормальном режиме UНР £ 5%,

· В после аварийном режиме UНР £ 10 %.

Потеря напряжения в нормальном режиме:

(36)

Потеря напряжения в аварийном режиме:

(37)

Т.к. выбранное сечение удовлетворяет всем условиям выбора, то принимаем провод марки АС-70.

Выбор рационального напряжения. Под рациональным напряжением Uрац понимается такое значение стандартного напряжения, при котором сооружение и эксплуатация СЭС имеют минимальное значение приведенных затрат.

Рациональное напряжение Uрац распределения электроэнергии выше 1 кВ определяется на основании ТЭР и для вновь проектируемых предприятий в основном зависит от наличия и значения мощности ЭП напряжением 6-10 кВ. Наличия собственной ТЭЦ и величины её генераторного напряжения, а также напряжения системы питания.

ТЭР не проводят в следующих случаях:

· если мощность ЭП 6 кВ составляет от суммарной мощности предприятия менее 10-15 %, то Uрац распределения принимается равным 10 кВ, а ЭП 6 кВ получает питание через понижающие трансформаторы 6/10 кВ;

· если мощность ЭП 6 кВ составляет от суммарной мощности предприятия более 40%, то Uрац распределения принимается равным 6 кВ;

(38)

Таким образом рациональное напряжение Uрац принимаем 6 кВ.

Выбор силовых трансформаторов ППЭ. Выбор трансформаторов ППЭ производится по ГОСТ 14209-85, т.е. по расчетному максимуму нагрузки Sз. По заводу намечаются два стандартных трансформатора. Намеченные трансформаторы проверяются на эксплуатационную (систематическую) и послеаварийную нагрузку.

По суточному графику (зима) определим среднеквадратичную мощность:

(39)

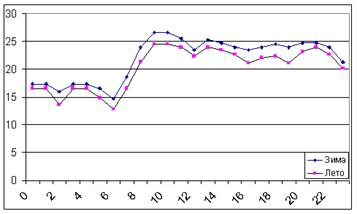

Рис.5. График электрических нагрузок предприятия.
