Электроснабжение судоремонтного завода

dth=13 height=2 src="images/referats/13348/image083.png">

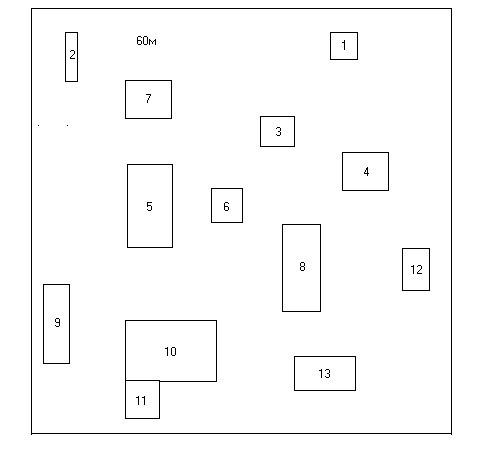

Рис.3. Масштаб: 5 кВт/мм

9. Выбор системы питания

Система электроснабжения любого предприятия может быть условно разделена на две подсистемы – это система питания и система распределения энергии внутри предприятия.

В системы питания входят следующие элементы: питающие ЛЭП, пункт приема электрической энергии это может быть ПГВ или ГПП, состоящие из устройства высшего напряжения, силовых трансформаторов и распределительного устройства низшего напряжения.

Таким образом, выбор системы питания производится в следующей последовательности:

Ø Выбор устройства высокого напряжения системы питания.

Ø Выбор ЛЭП.

Ø Выбор рационального напряжения.

Ø Выбор трансформаторов ППЭ.

Выбор устройства высокого напряжения системы питания

Выбор устройства высокого напряжения должно осуществляется на основе нормативных документов в следующем порядке:

1. Для УВН ППЭ должны выбираться только типовые решения.

2. При выборе УВН должны учитываться следующее факторы:

Ø Уровень надежности потребителей.

Ø Расстояние до системы равно 15 км.

Ø Вид схемы питания.

Ø Влияние окружающей среды.

Ø Разного рода особые условия.

Трансформаторы на ППЭ выбираем только с РПН. Исходя из этого, выбираем схему линия – выключатель – трансформатор (рис.4).
