Электроснабжение судоремонтного завода

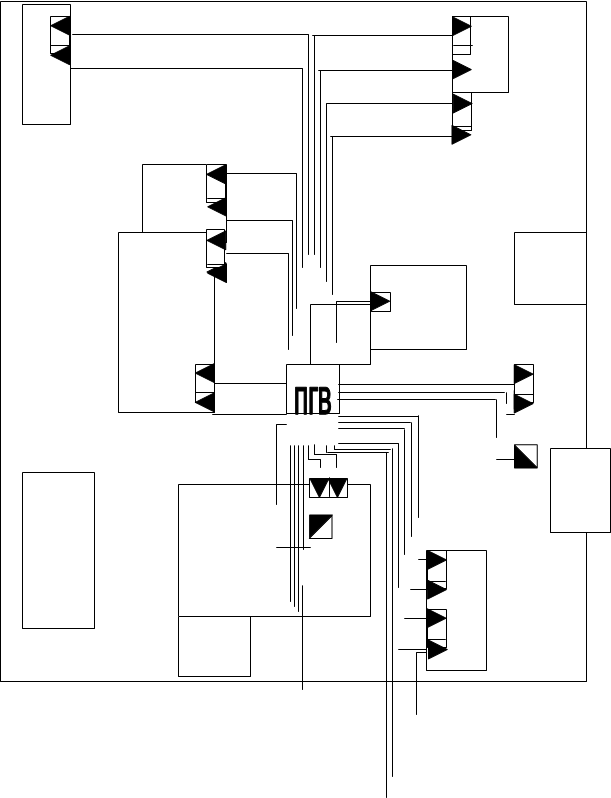

13. Схема канализации эл.энергии по территории

пгв

width=2 height=103 src="images/referats/13348/image206.png">.

ВАП

Рис.6. КЛЭП 6 кВ

КЛЭП 0.4 кВ

14. Выбор сечения и марки проводников

В промышленных распределительных сетях выше 1000 В в качестве основного способа канализации электроэнергии применяются кабельные ЛЭП и токопроводы 6-10 кВ.

Выбор сечения КЛЭП производится в соответствии с учетом нормальных и ПАР режимов работы электрической сети и перегрузочной способности кабелей различной конструкции. Прокладка кабелей будет производится в земле. При проверке сечения кабелей по условию ПАР для кабелей напряжением до 10 кВ необходимо учитывать допускаемую в течении 5 суток на время ликвидации аварии перегрузку для кабелей с бумажной изоляцией до 30% номинальной.

Рассмотрим выбор кабельных линий на примере линии ПГВ-Литейный цех.

(52)

(53)

(54)

Номинальный ток нормального режима:

(55)

Сечение линии выбираем по экономической плотности тока и по току послеаварийного режима.

(56)

Принимаем стандартное сечение F =240 мм2 Iдоп нр = 390 А.

(57)

(58)

(59)

Ток послеаварийного режима:

(60)

Допустимый длительный ток нормального режима:

(61)

где -коэффициент учитывающий температуру окружающей среды [ ] табл.1.3.3.

- коэффициент учитывающий количество работающих кабелей, лежащих рядом в земле [ ] табл.1.3.26.

Допустимый длительный ток послеаварийного режима:

(62)

Т.к. увеличиваем количество прокладываемых кабелей до 4 шт.

Номинальный ток нормального режима:

Сечение линии выбираем по экономической плотности тока и по току послеаварийного режима.

Принимаем стандартное сечение F =120 мм2 Iдоп нр = 260 А.

Ток послеаварийного режима:

Допустимый длительный ток нормального режима:

где -коэффициент учитывающий температуру окружающей среды [ ] табл.1.3.3.

- коэффициент учитывающий количество работающих кабелей, лежащих рядом в земле [ ] табл.1.3.26.

Допустимый длительный ток послеаварийного режима:

Окончательно выбираем кабель марки ААШв-6 4(3 x 120).

Результаты расчетов сведены в табл.12.

КЛЭП

Марка, кол-во,

сечение ЛЭП

1

ПГВ-ТП1

4576,5

2590,8

16,86

110,1

20,9

141,3

128

257

120

1

0,8

208

270,4

ААШв-6 4(3120)

2

ПГВ-ТП2

580,5

350

4.9

23,2

10,35

49,12

33,4

68,61

35

0,93

116,25

151,12

ААШв-6 2(335)

3

ПГВ-ТП3

1547,8

917,8

15,36

104,62

-

-

89,86

-

70

0,93

176,7

-

ААШв-6 2(370)

4

ПГВ-ТП4

2136,1

3834,7

5,5

26,42

-

-

212,4

-

185

0,93

316,2

-

ААШв-6 (3185)

5

ТП4-6кВ №4

1936

3349,3

-

-

-

-

186,1

-

150

0,93

279

-

ААШв-6 2(3150)

6

ПГВ-ТП7

6340,5

3611,6

18,28

119,9

30,73

209,25

119,1

238,3

1

0,85

221

287,3

ААШв-6 6(3120)

7

ПГВ-ТП5

2829

1575,7

11,93

79,25

43,56

299,6

158,1

330,1

150

0,93

279

362,7

ААШв-6 2(3150)

8

ПГВ-ТП13

397,86

525,7

3,27

26,75

8,69

42,11

32,85

67,2

25

0,93

97,65

126,94

ААШв-6 2(325)

9

ПГВ-ТП8

2124,7

1404,2

20,67

100,45

10,17

48,18

126

248,4

120

0,93

241,8

314,34

ААШв-6 2(3120)

10

ТП8-ТП12

578,04

740

12,07

59,55

-

-

47,81

-

50

0,93

144,15

-

ААШв-6 2(350)

11

ПГВ-ТП6

2205,2

-404,8

4,9

23,23

9,6

45,5

107,9

215,9

120

0,93

241,8

314,34

ААШв-6 2(3150)

12

ТП6-6кВ №6

1720

-825,6

-

-

-

-

91,79

-

70

0,93

176,7

-

ААШв-6 2(370)

13

ПГВ-ТП10

1746

1741,2

12,05

87,51

8,56

41,6

122

240,7

120

0,93

241,8

314,34

ААШв-6 2(3120)

14

ТП10-ТП11

1340

1136,8

3,57

27,96

8,56

41,6

85,5

172,3

95

0,93

209,25

272,02

ААШв-6 2(395)

15

ТП11-6кВ№11

1040

780

-

-

-

-

62,54

-

50

0,93

144,15

-

ААШв-6 2(350)

16

ТП10-СП9

66,35

149,6

-

-

-

-

7,87

-

10

0,93

55,8

-

ААШв-6 2(310)
