Электроснабжение судоремонтного завода

Общее сопротивление приборов:

rприб = (95)

Допустимое сопротивление проводов

(96)

Принимаем кабель с алюминиевыми жилами, ориентировочная длина 50 м ТТ соединены в “неполную звезду”, поэтому lрас = l, тогда минимальное сечение

eight=49 src="images/referats/13348/image285.png" align=left hspace=12>

(97)

где - удельное сопротивление материала провода.

Принимаем кабель АКРВГ с жилами сечения 4 мм2

(98)

Уточним полное сопротивление приборов:

(99)

Выбор и проверка трансформаторов напряжения.

Табл.19.

UC.НОМ=U1НОМ=6кВ; класс точности 1; S2НОМ=200 ВАS2РАСЧ=33 ВА, трансформатор напряжения подобран правильно.

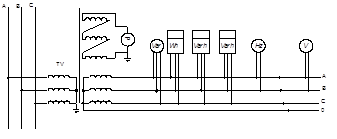

Рис.11. Схема подключения измерительных приборов к трансформатору напряжения

Проверка кабельных линий на термическую стойкость .

Определим минимальное сечение кабельной линии отходящей от ПГВ к ТП1 (для кабельных линий с бумажной изоляцией и алюминиевыми жилами С=85).

(100)

Кабельная линия №1 (ПГВ-ТП1) по термической стойкости проходит.

Выбор и проверка коммутационных аппаратов 0.4кВ

Выбираем автоматический выключатель на стороне 0.4кВ трансформаторной подстанции №3 (кузнечный цех).

(101)

Табл.20.

Выключатель по условиям проверки подобран правильно.

Уставка тока срабатывания защиты от перегрузки:

(102)

Принимаем уставку Iрасц=3600 А.

Список литературы

1. Б.Н. Неклепаев, И.П. Крючков Электрическая часть станций и подстанций М: Энергоатомиздат, 1989 г.

2. Правила устройства электроустановок (ПУЭ) М: 1996 г.

3. Справочник по проектированию электроснабжения /Под ред. Д.Г. Барыбина и др. М: Энергоатомиздат, 1990

4. Федоров А.А. Смирнов Л.Е. Учебное пособие для курсового и дипломного проектирования по ЭсПП М: Энергоатомиздат 1987 г.

5. Методические указания для выполнения курсового проекта по ЭсПП. Сост. С Г. Диев А.Я. Киржбаум

6. Справочник по проектированию электрических сетей и систем /Под ред

7. С.С. Рокотяна, И.М. Шапиро М: Энергоатомиздат 1985 г.
