Разработка нормали строительного процесса

Отделка стен древесностружечными плитами, обтянутыми текстовинитом

1.Условие и подготовка процесса.

1)До начала работ необход

имо: закончить все общестроительные и специальные работы; выбрать фаски на продольных кромках плит; сделать глубокую пропитку брусков черного и чистого каркасови поверхностную пропитку тыльной стороны плит антипиренами; забить в кирпичные стены через каждые 60см по вертикали и горизонтали деревянные пробки размерами 7х7х6см для крепления брусков черного каркаса;обеспечить температуру воздуха в помещениях не ниже +8оС при относительной влажности не выше 70% (влажность древесины каркасов не должна превышать 20%); доставить на рабочее место требуемое количество брусков чистого и черного каркасов, а также древесностружечных плит, нарезанных по высоте помещения; обеспечить рабочих инструментами и инвертарем.

2)при отделке стен крупнопанельных зданий в панели стен в процессе изготовления должны быть установлены стальные закладные детали для крепления брусков черного каркаса.

2.Применяемые материалы, конструкции.

Древеностружечные плиты, обтянутые текстовинитом.

3.Инструменты, приспособления и инвентарь:

Стол размером 4х1х0,7м для натягивания текстовинита на плиты.

Подмости передвижные сборно-разборные.

Лестница-стремянка.

Пистолет пружинный для пристрелки текстовинита к панели.

Молоток строительный.

Топор.

Шуруповерт электрический.

Пила-ножовка с мелкими зубьями.

Струбцина для крепления плиты к столу при натягивании текстовинита.

Клещи.

Нож садовый для резки текстовинита.

Рубанок для острожки кромок плит.

Электродрель с перовыми сверлами.

Электропила дисковая.

Отвес для провешивания горизонтальных брусков.

Рулетка стальная.

Шаблон для разметки мест крепления фанерных накладок.

Брусок-шаблон длиной 60мм.

Линейка деревянная.

Рейка контрольная длиной 2м.

Рычаг дощатый.

4.Состав работы и технология процесса.

1)Операции по отделке стен древнестружечными плитами, обтянутыми текстовинитом, выполняют в последовательности, указанной в графике трудового процесса.

2)бруски черного каркаса сечением 25х70мм прибивают вертикально к заделанным в стены пробкам. Бруски чистого каркаса того же сечения прибивают перпендикулярно брускам черного каркаса и выверяют по отвесу и контрольной рейке. При наращивании горизонтальных брусков стыки располагают в разбежку.

3)плиты размером 0,65х3м обтягивают текстовинитом после предварительного подбора, пригонки по размерам помещения и сверления отверстий в местах установки светильников, штепсельных розеток и выключателей.

5.Организация рабочего места.

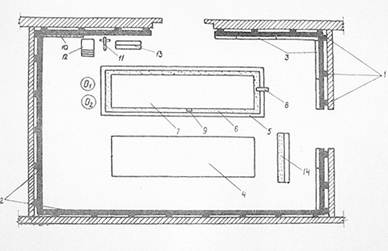

О1 , О2 – рабочие места облицовщиков; 1-бруски черного каркаса; 2-бруски чистого каркаса; 3-древеностружечные плиты, наживленные к каркасу; 4-штабель нарезанных маркированных плит; 5-стол; 6-полотнище текстовинита; 7-плита, обтягиваемая текстовинитом; 8-струбцина; 9-брусок-подкладка для изгиба плит; 10-установленная плита, обтянутая текстовинитом; 11-дощатый рычаг; 12-лестница-стремянка; 13-ящик с инструментами; 14-рулон текстовинита.

6.Приемы выполнения элементов процесса:

1)УСТАНОВКА БРУСКОВ ЧЕРНОГО КАРКАСА: облицовщики, установившие через каждые 60см вертикальные бруски, прибивают их гвоздями к заложенным в стене пробкам.

2)УСТАНОВКА БРУСКОВ ЧИСТОГО КАРКАСА: облицовщики устанавливают нижний брусок параллельно перекрытию на расстоянии 10см от отметки чистого пола и наживляют его гвоздями к каждому вертикальному бруску. Затем с помощью шаблонов они устанавливают через каждые 60см по высоте остальные бруски и наживляют их. Установку верхних брусков производят с лестниц-стремянок. Закрепив на верхнем горизонтальном бруске против бруска черного каркаса нить отвеса, облицовщики провешивают горизонтальные бруски на всю высоту стены. При наличие просвета между бруском и нитью отвеса горизонтальный брусок отрывают и закладывают между ним и вертикальным бруском деревянную прокладку, которую прибивают к вертикальному бруску. Затем облицовщики выверяют чистый каркас у следующего вертикального бруска. Добившись вертикальности всей плоскости чистого каркаса, они прибивают бруски окончательно. Плоскость каркаса проверяют с помощью контрольной рейки.

3)ПОДБОР И ПРИГОНКА ДРЕВЕСНОСТРУЖЕЧНЫХ ПЛИТ: подбор древесностружечных плит по месту и пригонку их в местах примыкания к потолку начинают от угла помещения и ведут по направлению к оконному проему. Облицовщики устанавливают плиту на конец рычага; облицовщик О2, нажимая ногой на другой конец, прижимает плиту к потолку, а облицовщик О1 со стремянки намечает линию среза и места расположения электроосвещения. затем облицовщик О2 укладывает плиту на стол и по нанесенной линии производит опиловку или острожку верхней кромки. Облицовщик О1 высверливает отверстия электродрелью с перовым сверлом. Пригнанную панель облицовщики наживляют к брускам чистого каркаса.

4)ПОДГОНКА ПО МЕСТУ ПЛИТ ПОДБОРА: облицовщики рулетками размечают плиту по месту, наносят на неё по линейке линии обреза и обрезают дисковой электроплитой. Кромку панели зачищают с помощью рубанка. пригнанную плиту добора устанавливают с помощью рычага и наживляют к горизонтальным брускам чистого каркаса.

5)ПРИРЕЗКА ПЛИТ ДЛЯ УСТАНОВКИ ПЛИНТУСА: облицовщик О1 прикладывает рейку к нижней кромке наиболее короткой плиты и наносит горизонтальную линию. Облицовщик О2 снимает временно закрепленные плиты, удаляя клещами гвозди, маркирует их, указывая номер и верх панели, и укладывает на стол. Облицовщик О1 по намеченным линиям производит опиловку плит дисковой электропилой и укладывает их в штабель.

6)ОБТЯЖКА ПЛИТ ТЕКСТОВИНИТОМ: облицовщики раскатывают на столе лицевой стороной вниз рулон текстовинита и отрезают полотнище на 20-25см длиннее плиты. Затем укладывают плиту на середине раскатанного полотнища и загибают текстовинит с одной стороны плиты, пристреливая его с одной стороны шпильками через каждые 6-7см, для чего прикладывают пружинные пистолеты вплотную к текстовиниту. Закрепив струбциной обвернутый текстовинитом край плиты, облицовщики укладывают под середину плиты (между плитой и полотнищем текстовинита) брусок толщиной 10см. нажимая на противоположный конец плиты, облицовщики слегка изгибают её, натягивая текстовинит, и пристреливают его шпильками. Затем они извлекают брусок и снимают струбцину. Выпрямляясь, плита растягивает текстовинит, который плотно прилегает к ней. Далее облицовщики обтягивают текстовинитом продольные кромки (сначала одну, а потом другую) и пристреливают его по направлению от середины плиты к её углам, одновременно натягивая полотнище. В углах текстовинит прирезают «на ус», загибают на кромку панели и пристреливают шпильками.
