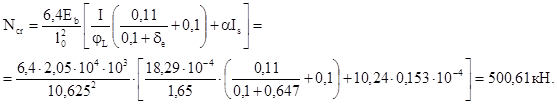

I – момент инерции сечения бетона:

Is – момент инерции сечения арматуры при симметричном армировании и коэффициенте (согласно СНиП 2.03.01 – 84 табл.38 и при >83)

Коэффициент продольного изгиба определяется по формуле:

Подбор сечения арматуры надкрановой части колонны

Надкрановая часть колонны имеет несимметричное армирование. Так как изгибающий момент отрицательный (М=-62,84 кНм), то растянутая арматура Аs расположена у внешней грани колонны. В связи с тем, что считаем, что имеет место случай больших эксцентриситетов.

h0=h-a=0,38-0,04=0,34 м.

e0=0,246 м.

Из условия минимального процента армирования:

Монтаж отопления в частном доме цены evtan.ru.

Принимаем 2Æ16 с

Принимаем 2Æ36 с

Окончательно принимаем армирование надкрановой части по следующей схеме:

Рис. 11 – Схема армирования надкрановой части колонны для 2-го сочетания усилий

Рис.12 – Схема армирования надкрановой части колонны

Проверим несущую способность надкрановой части колонны по комбинации усилий с максимальным ядровым моментом:

- наиболее сжата внешняя грань колонны

M=126,45 кНм, N=255,94 кН.

требуется учитывать продольный изгиб колонны.

Случайные эксцентриситеты:

, е0=0,494 м.

где - учитывает влияние длительного действия нагрузки:

где М – момент силы N относительно растянутой или менее сжатой арматуры сечения от всех нагрузок:

здесь

где - определяется по СНиП 2.01.07 – 85* Нагрузки и воздействия в зависимости от снегового района; - коэффициент сочетания. Тогда:

Далее находим коэффициент:

- коэффициент, принимаемый равным но не менее

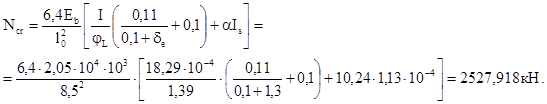

I – момент инерции сечения бетона:

Коэффициент продольного изгиба определяется по формуле:

Условие удовлетворяется.

Рис.13 – Схема армирования надкрановой части колонны

4.2 Расчет арматуры подкрановой части колонны

Наибольшие ядровые моменты находятся у фундамента. Так как разница между их значениями меньше 20 %, то армирование подкрановой части колонны будет симметричным.

- наиболее сжата внутренняя грань.

Исходные данные: М=-245,85 кНм; N=1059,58 Кн; класс бетона – В 15; RB=8,5 МПа; ЕВ=20500 МПа; класс арматуры А-II; RS=280 МПа; размеры сечения: h=0,7 м, b=0,4 м.

Свободная длина подкрановой части колонны:
