Одноэтажное промышленное здание с железобетонным каркасом

(вводится в расчет со знаком минус)

Рис.19 – Приложение силы преднапряжения

б) эксцентриситет силы P2 относительно арматуры S:

Эксцентриситет ра

внодействующей продольных сил Nn и P2 относительно центра тяжести сечения равен:

Так как

то можно в формуле принять z=zs (zs – расстояние между арматурой As и As’). zs=220 мм.

Определяем acrc4 – раскрытие трещин от кратковременного действия постоянной и длительной нагрузки. Так как - сечение растянуто.

Определяем acrc2 – продолжительное раскрытие трещин (от постоянной и длительной нагрузки) при

и

Непродолжительное раскрытие трещин равно:

При арматуре класса К-19, для третьей категории трещиностойкости, допускается непродолжительное раскрытие трещин acrc1 равное 0,3 мм и продолжительное раскрытие трещин acrc2=0,2 мм. Как видно из расчетов, раскрытия трещин acrc1 и acrc2 не превышают предельных величин, установленных нормами проектирования.

5.5 Расчет стоек

Класс бетона В25, Rb=14,5 МПа, Eb=27000 МПа.

Класс арматуры А-III, Rs=Rsc=365 МПа, Es=

Размер сечения 0,24х0,25 м.

Расчетные усилия: сжатая стойка 2-3:

Mя=6,82 кНм; M=-6,670 кНм; N=-3,612 кН;

Растянутая стойка: 6-7: M=0 кНм; N=1,788 кН;

5.5.1 Расчет внецентренно сжатой стойки

Определение коэффициента продольного изгиба .

Свободная длина в плоскости фермы:

Гибкость стойки так как необходимо учитывать продольный изгиб.

Эксцентриситет силы

Случайные эксцентриситеты:

Так как система статически неопределима, принимаем наибольшее значение: е0=1,847 м.

- коэффициент, принимаемый равным но не менее

I – момент инерции сечения бетона:

следовательно

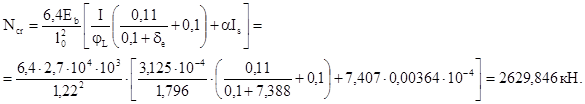

Коэффициент продольного изгиба определяется по формуле:

Требуемое сечение арматуры при симметричном армировании:

Принимаем Аs=As’=1,57 см2 (2Æ10) исходя из требований к минимальному диаметру арматуры в стойках фермы (10 мм).

Рис.20 – Схема армирования сжатой стойки фермы

5.5.2 Расчет растянутой стойки

Так как изгибающий момент в стойке M=0, то расчет ведется по п.3.26 СНиП 2.03.01-84*. При расчете сечений центрально-растянутых железобетонных элементов должно соблюдаться условие:

где As,tot – площадь сечения всей продольной арматуры.

Из условия минимального диаметра арматуры в стойке фермы принимаем (2Æ10 A-III)

5.6 Проектирование опорного узла фермы

5.6.1 Конструирование опорного узла

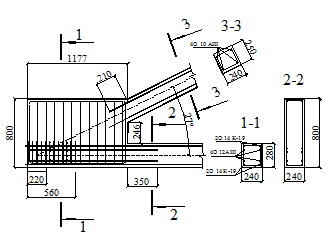

Пояса фермы соединяются в опорном узле (рис.21):
