Одноэтажное промышленное здание с железобетонным каркасом

Рис.21 – Опорный узел

1. Определение размеров опорного листа

Опорная реакция фермы:

Принимаем lsup=0,22 м.

2. Определение угла наклона верхнего пояса в опорном узле:

.

3. Для обеспечения надежной анкеровки продольной растянутой арматуры в опорном узле устанавливаются дополнительные ненапрягаемые стержни с площадью сечения:

Принимается минимально возможный диаметр арматуры 12 мм 4Æ12 A-III, As=4,52 см2. Длина анкеровки этой арматуры (растянутая арматура в растянутом бетоне):

принимаем lan=350 мм.

4. Сечение стержней, окамляющих узел, принимается из условия:

Принимаем 2Æ10 A-III с

5. Сетки косвенного армирования ставятся над опорным листом на участке длиной 20 см и , где lp – длина зоны передачи напряжений

Тогда длина участка, где стоят сетки Диаметр арматуры должен быть В соответствие с п.5.24 СНиП 2.03.01-84* сетки принимаются из арматуры Æ6 A-III, с ячейками 50х50 мм и шагом 50 мм (12 сеток).

Поперечная арматура ставится по расчету (см. следующий пункт пояснительной записки), шаг – 100 мм.

6. Анкеровка арматуры верхнего пояса

принимаем длину анкеровки арматуры верхнего пояса 210 мм.

5.6.2 Расчет опорного узла

Различают два расчета на прочность опорного узла:

1. Расчет из условия отрыва нижнего пояса по сечению АВ из-за ненадежности анкеровки преднапряженной арматуры и дополнительных стержней.

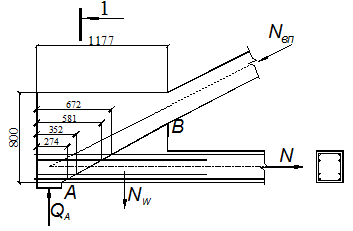

Рис. 22 – Схема разрушения опорного узла с отрывом нижнего пояса

Для того, чтобы не произошел отрыв нижнего пояса, должно удовлетворяться условие:

где Nw – усилие в поперечной арматуре, пересекающей трещину; Ns и Nsp – усилия, воспринимаемые дополнительной арматурой Ns и преднапряженной арматурой Nsp с учетом уменьшения напряжений на длине анкеровки.

Учитывая, что напряжения в арматуре на длине анкеровки снижаются от Rsp или Rs до нуля по прямой зависимости, получаем:

и при и

где , - расстояния от торца фермы до пересечения рассматриваемого стержня с прямой АВ; - - длины зон анкеровки преднапряженной и обычной арматуры. - для канатов К-19.

Величина принимается максимальной из двух условий:

1)

2) Принимаем

Определяем в масштабе расстояния до линии обрыва (рис.22):

Из условия отрыва требуемое усилие в поперечной арматуре узла:

Принимается в сечении поперечная арматура: 2Æ8 А-III с As=1,01 см2, с шагом 100 мм, тогда

2. Расчет из условия изгиба опорного узла по наклонному сечению АС.

Так как сечения АВ и АС для нижней арматуры практически совпадают, усилия в продольной арматуре не меняются.

Высота сжатой зоны (рис. 23):

Проверка прочности наклонного сечения при действии изгибающего момента производится по формуле

где

Ранее получено усилие Nw=345,42 кН.

Поэтому

Условие прочности по наклонному сечению АС на действие изгибающего момента удовлетворяется.

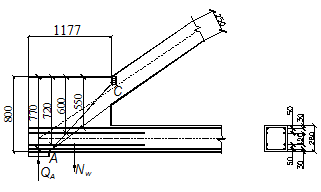

Рис. 23 – Схема усилий в сечении АС при расчете на прочность на действие момента

VI. Расчет фундамента

Исходные данные:

Заглубление фундамента:

Согласно СНиП 2.02.01-83* "Основания зданий и сооружений" нормативная глубина промерзания определяется по формуле:
