5.3 Расчет верхнего пояса

Исходные данные:

Класс бетона: В25, Rb=14,5 МПа, Eb=27000 МПа.

Класс арматуры: А-III, Rs=Rsc=365 МПа, Es=

Сечение 24х25 см. Расчетные усилия: M=6,285 кНм, N=441,489 кН.

Нагрузка на узел фермы:

- полная P=82,08 кН;

- длительная src="images/referats/13200/image242.png">

Усилия от длительной нагрузки:

Эксцентриситет

5.3.1 Определение коэффициента продольного изгиба

Свободная длина элемента верхнего пояса фермы при расчете в плоскости фермы при ; при

В нашем случае и

Алгоритм расчета коэффициента :

Вычисляем случайные эксцентриситеты:

Принимаем наибольшее значение:

Принимаем

откуда

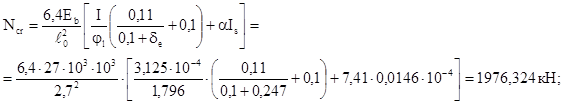

Критическая сила при потере устойчивости:

Коэффициент продольного изгиба:

5.3.2 Определение сечения арматуры при симметричном армировании

Эксцентриситет с учетом продольного изгиба что меньше Следовательно, можно ожидать 2-й случай расчета на внецентренное сжатие (случай малых эксцентриситетов).

Порядок расчета:

1. Исходя из условия минимального процента армирования находим площадь арматуры Принимаем 2Æ10 А-III с AS=AS’=1,57 см2.

2. Определяем (граничную высоту сечения):

где

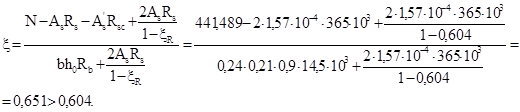

3. Определяем требуемую относительную высоту сжатой зоны сечения для 2-го случая внецентренного сжатия при симметричном армировании:

Так как , имеет место второй случай расчета.

4. Определяем коэффициент:

5. Проверяем несущую способность по формуле:

где

и выполняем проверку

Условие прочности выполняется. Принимаем арматуру AS=AS’=1,57 см2 2Æ10 A-III

5.4 Расчет нижнего пояса

Класс бетона В25, Rb=14,5 МПа, Rb,ser=18,5 МПа, Rbt,ser=1,60 МПа, Eb=27000 МПа.

Класс предварительно напряженной арматуры К – 19, Rs=1175 МПа, Rsc=400 МПа,

Rs,ser=1410 МПа,

Расчетные усилия: M=10,288 кНм, N=392,807 кН.

Размеры сечения: b=0,24 м, h=0,28 м, а=а’=0,05 м.

5.4.1 Определение сечения арматуры

Армирование симметричное Эксцентриситет силы N: . Так как то сила N находится между арматурами. Это 1-й случай внецентренного растяжения (малые эксцентриситеты), и расчет ведется по формулам:
