Одноэтажное промышленное здание с железобетонным каркасом

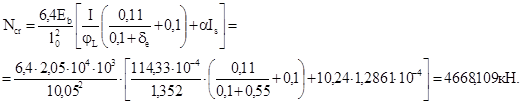

Is – момент инерции сечения арматуры при симметричном армировании и коэффициенте (согласно СНиП 2.03.01 – 84 табл.38 и при 35<<83):

ght=48 src="images/referats/13200/image110.png">

Коэффициент продольного изгиба определяется по формуле:

- проверка удовлетворяется.

4.3 Расчет консоли колонны

Основные размеры консоли даны в табл.1

Исходные данные (рис.10):

Рис. 15 – Расчетная схема консоли

hb=380 мм; с=840 мм; hн=700 мм; d=600 мм; e=520 мм; lsup=340 мм.

В15; Rb=8,5 МПа; Eb=20500 МПа; Rbt=0,75 МПа.

Арматура А-II, Rs=280 МПа, Es=210000 МПа.

Условие прочности:

где

Принимаем хомуты Æ10 мм (Asw=0,785 см2) и шаг Sw=150 мм:

(и

Из рис.10 следует:

где f=52 – 5=47см;

тогда

Правая часть условия принимается не более

и не менее меньшего из 2-х значений:

Таким образом, принимаем правую часть равной 1258,95 кН, тогда проверка прочности 1258,95 кН удовлетворяется. Расчет окамляющих стержней:

Принимаем 2Æ32 А-II с Аs=16,08 см2.

V. Расчет безраскосной фермы

5.1 Геометрические размеры фермы и поперечные сечения элементов

Применяется безраскосная ферма с пролетом 18 м.

Тип опалубки – II

Рис.16 – Геометрическая схема безраскосной фермы пролетом 18 м

Сетка колонн 6х18 м, нагрузка на 1 м2 покрытия составляет 3,23+1,33=4,56 кН/м2, в том числе снег – 1,33 кН/м2. Этой нагрузке соответствует 2-й тип опалубки.

Унифицированные размеры поперечных сечений элементов фермы:

Тип опалубки – II

Размеры сечений b x h, м

Верхний пояс – 0,24х0,25

Нижний пояс – 0,24х0,28

Стойки – 0,24х0,25

5.2 Статический расчет фермы

Статический расчет безраскосных ферм производится на ЭВМ по программе MKEG для статически неопределимых систем. Шифр фермы складывается из величин: обозначения – KGK, пролета фермы и типа опалубки.

Исходные параметры расчета стержневой системы (фермы):

1. Количество элементов - 17;

2. Количество закрепленных узлов – 2;

3. Всего узлов – 12;

4. Шифр фермы – KGK 18-2;

5. Количество загруженных узлов – 2;

6. Величина узловой нагрузки – 82,08 кН.

Величина нагрузки на узлы верхнего пояса, исключая опорные:

где - грузовая площадь;

- постоянная и снеговая нагрузка.

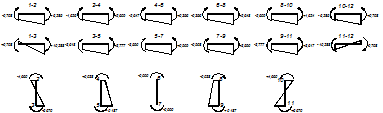

Рис. 17 – Построение эпюры моментов фермы в узлах

Проверка равновесия моментов в узлах:

Узел 1: - 0,708+0,708=0

Узел 2: +6,285-1,625-4,660=0

Узел 3: +10,288-3,618-6,670=0

Узел 4: +2,609-2,647+0,038=0

Узел 5: +3,777-0,187-3,590=0

Узел 6: +0,356-0,000-0,356=0

Узел 7: +0,909-0,908-0,000=0,001=0

Узел 8: +2,648-2,609-0,038=0,001=0

Узел 9: +3,590+0,187-3,777=0

Узел 10: +1,624+4,660-6,285=-0,001=0

Узел 11: +3,617-10,288+6,670=-0,001=0

Узел 12: +0,708-0,708=0

Выбор расчетных усилий

Опасное сочетание усилий определяется подобно расчету в колонне, по максимальным ядровым моментам.
