Анализ избирательных цепей в частотной и временной областях

По полученным данным строим графики временных характеристик (рис.4.1).

а)

б)

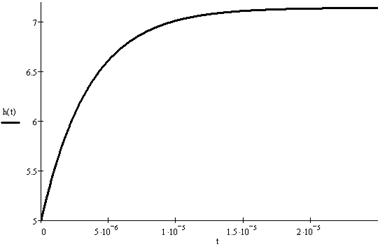

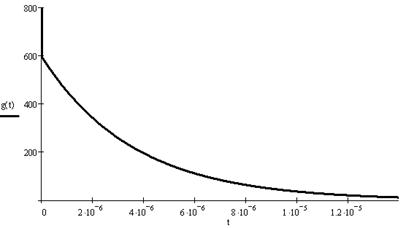

Рисунок 4.1 - Временные характеристики

5. Расчет отклика с помощью переходной характеристики

Поскольку за время, равное периоду

T воздействия, временные характеристики практически достигают значения принужденной составляющей, отклик на периодическое воздействие можно найти как повторяющийся отклик на воздействие в виде одиночного прямоугольного импульса:

Таблица 5.1 - Расчет отклика цепи временным методом

,

0

2

4

6

8

10

12

14

16

18

20

22

,

25

29.6

32.2

33.7

34.6

35.1

35.3

35.5

35.6

35.65

8.1

4.6

График отклика представлен на рис.5.1.

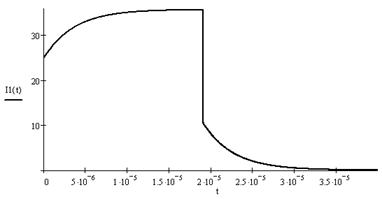

Рисунок 5.1 - Временная диаграмма отклика

Выводы

В ходе работы над курсовым проектом анализировалась схема цепи второго порядка в частотной и временной областях.

В результате выполнения работы усвоили спектральный и временной методы анализа цепей. Также было установлено влияние изменения элементов схемы на частотные и временные характеристики цепи. Связь между временными и частотными характеристиками установлена.

Были построены амплитудно-частотный и фазо-частотный спектры периодического прямоугольного входного сигнала.

Временные диаграммы отклика, найденные временным и частотным методами в значительной мере совпадают. Это свидетельствует о правильности расчетов.

Список литературы

1. Попов В.П. Основы теории цепей: Учебник для вузов. M.: Высш. шк., 1985. -490 с.

2.3ернов Н.В., Карпов В.Г. Теория радиотехнических цепей. - М.: Энергия, 1972. - 715с.

З. Афанасьев В.П. и др. Теория линейных электрических цепей: Учебное пособие для вузов. - М.: Высш. шк., 1973. - 592 с.

4. Белецкий А.Ф. Теория линейных электрических цепей: Учебник для вузов. - М.: Радио и связь, 1986. - 544 с.

5. Методичні вказівки до курсової роботи з дисципліни „Основи радіоелектроніки”. - Харків: ХНУРЕ, 2003.
