Анализ избирательных цепей в частотной и временной областях

а)

б)

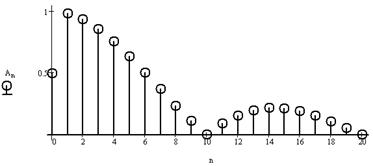

Рисунок 1.2 - Спектральная диаграмма входного сигнала

2. Расчет частотных характеристик

Рассчитаем комплексную передаточную функцию схемы (рис.1):

.

Для определения предположим, что напряжение известен и по закону Ома в комплексной форме определим :

Рассчитаем полиномиальные коэффициенты:

2.1 Расчет амплитудно-частотной характеристики цепи

.

АЧХ рассчитываем на частотах , кратных частоте прохождения периодического несинусоидального входного сигнала , отклик для которого нужно определить.

Результаты расчета АЧХ заносим в табл.2.1 и табл.2.2:

Таблица 2.1 - Результаты расчетов АЧХ

/ n

0

1

2

3

4

5

6

7

8

9

10

7.14

7.12

7.05

6.94

6.8

6.66

6.51

6.36

6.23

6.1

6

/ n

11

12

13

14

15

16

17

18

19

20



5.9

5.8

5.72

5.65

5.59

5.54

5.49

5.45

5.41

5.38

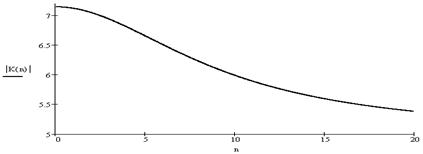

По данным расчетов строим график АЧХ (рис.2.1а).

2.2 Расчет фазо-частотной характеристики цепи

,

где - аргумент числителя ; - аргумент знаменателя

Расчет ФЧХ выполняется для тех же частот, что и АЧХ. Результаты расчета АЧХ заносим в табл.2.3 и табл.2.4:

Таблица 2.3 - Результаты расчета ФЧХ

/ n

0

1

2

3

4

5

6

7

8

9

10

0

-0.04

-0.07

-0.1

-0.12

-0.14

-0.16

-0.17

-0.173

-0.176

-0.177

/ n

11

12

13

14

15

16

17

18

19

20



-0.18

-0.175

-0.172

-0.17

-0.165

-0.16

-0.156

-0.15

-0.148

-0.143

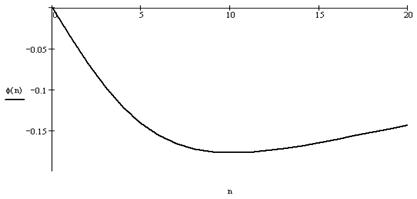

По данным расчетов строим график АЧХ (рис.2.1б).

а)

б)
