Анализ линейной динамической цепи

Формула для вычисления функции передачи:

H41(p)=

Числитель:

Подставим все значения в формулу и поделим на p:

H41(p)=

Преобразуем обратно Г1 =1/L1 и Г2 =1/L2

Подставим все значения элементов в формулу H41(p),получаем:

Перейдем к нормированной частоте:

Для проверки и для того, чтобы удостовериться, что расчеты методом обобщенных чисел верны, воспользуемся результатом, полученным при использовании программы General Numbers.vi

где .

Как мы видим, функция передачи, полученная методом обобщенных чисел, полностью совпадает с функцией передачи, рассчитанной с помощью программы General Numbers.vi.

3. Карта полюсов и нулей

По ранее найденной комплексной функции передачи цепи определим полюса и нули:

Для нахождения нулей выпишем отдельно числитель функции и приравняем его к нулю. Корни данного уравнения и будут являться нулями.

=0

Решая данное уравнение, получим:

p1,2,3,4=

Для нахождения полюсов выпишем отдельно знаменатель функции и приравняем его к нулю. Корни данного полинома и будут являться полюсами.

Решив данное уравнение, мы получили полюса:

p1,2=-0.47751.3610j

p3,4=-0.22960.6542j

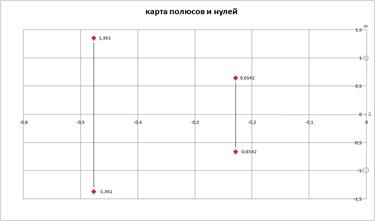

Рис 3. Карта полюсов и нулей.

По полученным значениям построим карту полюсов и нулей:

По виду карты полюсов и нулей можно определить некоторые особенности цепи:

1. Цепь является минимально-фазовой, т.к. в правой полуплоскости отсутствуют нули.

2. Цепь является устойчивой, т.к. в правой полуплоскости нет полюсов.

4. Нахождение функций АЧХ, ФЧХ и ЛАЧХ. Графики функций.

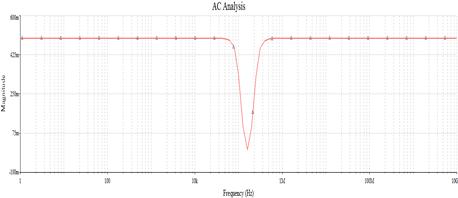

Рис 4. Амплитудно-частотная характеристика.

Графики АЧХ, ФЧХ и ЛАЧХ построим с помощью программ MultiSim 10 и Micro Cap 9. Амплитудно-частотная характеристика (АЧХ) определяется как:

=

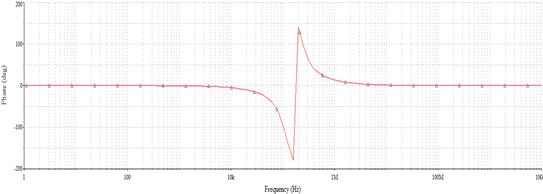

Рис 5. Фазо-частотная характеристика.

Фазо-частотная характеристика (ФЧХ) определяется как:

По ФЧХ определяем время задержки сигнала:

мкс.

Логарифмическая АЧХ определяется как: 20*log(H(w))

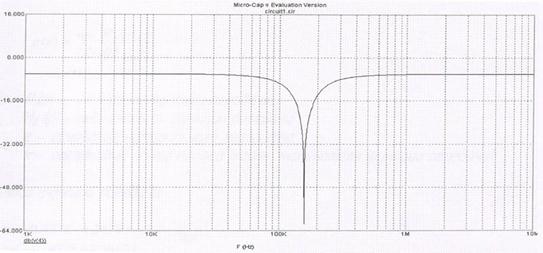

Рис 6. Логарифмическая АЧХ.

По графику определяем крутизну среза Sсреза=70 дБ/дек, что соответствует Sсреза =21 дБ/окт.

5. Импульсная и переходная характеристики. Графики характеристик

5.1 Импульсная характеристика цепи

Импульсную характеристику посчитаем по формуле:

где H1(p) – числитель функции передачи;

H2(p) – знаменатель функции передачи;

e – основание натурального логарифма;

k – порядковый номер полюса.

Полюса функции передачи:

p1=

p2=

p3=

p4=

H1=p4 + 2p2 + 1

H2=p4 + 2.8284p3 + 5.999p2 + 2.8284p + 2

g(t)=

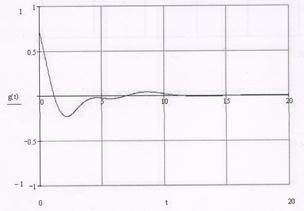

Рис 7. График импульсной характеристики цепи.

5.2 Переходная характеристика цепи.

Связь между импульсной и переходной характеристиками:

Получаем график:

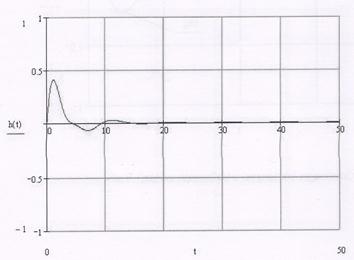

Рис 8. График переходной характеристики цепи.

Для наглядности и сравнения приведем оба графика в одной системе координат:

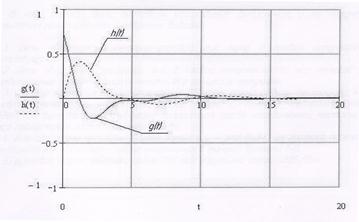

Рис 9. Графики переходной и импульсной характеристик цепи.

Заключение

В ходе работы были проведены все необходимые вычисления и по полученным результатам можно сделать выводы:

1. Данный фильтр является полосно-задерживающим или режекторным. Об этом наглядно свидетельствует график АЧХ.

2. Цепь является устойчивой, т.к. в правой полуплоскости нет полюсов. Действительные части полюсов отрицательные, следовательно, все процессы затухают.

3. Цепь является минимально-фазовой, т.к. нули в правой полуплоскости отсутствуют.

4. Все свободные процессы в цепи затухают – это видно из графика переходной характеристики.

5. Крутизна среза S=70 дБ/дек, время задержки сигнала

У таких фильтров, чем резче разграничиваются друг от друга полосы непропускания, тем больше фильтрующее действие фильтра, тем больше его избирательность, тем лучше частотная характеристика фильтра – кривая зависимости тока через фильтр или его затухания от частоты. В случае идеального режекторного фильтра частотная характеристика имела бы вид прямоугольника.

Литература

1. Коровин, В.М. Анализ линейных цепей с применением микрокалькуляторов: учебное пособие к курсовой работе. /В.М. Коровин – Челябинск: ЧПИ, 1988.

2. Стандарт предприятия. Курсовое и дипломное проектирование. Общие требования к оформлению. СТП ЮУрГУ 04-2001/Составители: Сырейщикова Н.В., Гузеев В.И., Сурков И.В., Винокурова Л.В., - Челябинск: ЮУрГУ, 2001.

3. Матханов, П.Н. Основы анализа электрических цепей: линейные цепи./П.Н. Матханов. – М: «Высшая школа», 1981.
