Волоконно-оптические системы передачи данных

Мощность излучения Pu=2,0 мкВт.

Длина волны l=1150 нм.=1,15 мкм.

При решении задачи необходимо учесть соотношения:

где:

ЕФ – энергия фотона,

е – заряд электрона = 1,6.10-9 Кл,

ηВН – внутренняя квантовая эффективность фотодиода = 0,5,

h – постоянная Планка= 6,26.10-34 Дж.с,

С – скорость света = 3.108 м/с.

По графику определяем, что материал для изготовления прибора - германий.

Энергия фотона:

эВ.

Ток фотодиода:

А.

Чувствительность фотодиода:

А/Вт

Длинноволновая граница чувствительности фотодетектора определяется соотношением:

где:

Еg для германиевых диодов = 0,66 В.

мкм

Задача 5

Определить полосу пропускания и отношение сигнал/шум для фотоприемного устройства, содержащего интегрирующий (ИУ) или транс-импедансный усилитель (ТИУ) и фотодетектор (ЛФД или p-i-n).

Характеристики ФПУ:

Тип ФД: ЛФД.

Тип усилителя: ТИУ.

Rэ=90 кОм=90.103 Ом.

Сэ=3,8 пФ.=3,8.10-12 Ф.

ηвн=0,8 М=15.

Fш(М)=7.

Т=310.

Дш=5.

Кус=150.

Характеристики передачи:

Pпер=0 дБм.

L=60 км.

α=0,6 дБ/км.

l=0,85 мкм.

Полоса частот усиления ФПУ с ТИУ ограничена полосой пропускания усилителя и находится из соотношения:

Гц

Фототок детектора создаётся падающей оптической мощностью и зависит от типа фотодетектора. Величина фототока вычисляется из соотношений:

Вт

А.

где:

h - постоянная Планка;

е - заряд электрона;

ηВН - внутренняя квантовая эффективность;

М - коэффициент умножения ЛФД;

РПР - мощность сигнала на передаче;

Α - километрическое затухание кабеля;

L - длина кабельной линии.

Для вычисления основных шумов ФПУ, а это квантовый и тепловой шумы, необходимо воспользоваться соотношениями:

Вт.

Вт.

где К- постоянная Больцмана 1,38.10-23

Отношение сигнал/шум вычисляется из соотношения:

Задача 6

Используя приложения для оптических интерфейсов аппаратуры SDH, определенных рекомендациями МСЭ-Т G.957, рассчитать число промежуточных регенераторов и расстояние между ними.

Составить схему размещения оконечных и промежуточных станций с указанием расстояний. Определить уровень приема РПР [дБ] на входе первого, считая от оконечной станции, регенератора, вычислить допустимую вероятность ошибки одного регенератора.

Тип оптического интерфейса: S-4.1

Затухание оптического кабеля αк=0,5 дБ/км.

Дисперсия оптического кабеля D=3 пс/(нм.км)

Длина линии L=1247 км.

Строительная длина кабеля Lс=4,5 км.

Затухание на стыке длин αс=0,09 дБ.

Из таблицы к методическим указаниям:

Pпер.макс = -4 дБ – излучаемая мощность.

Pпр.мин = -32 дБ – минимальный уровень оптической мощности.

Расстояние между регенераторами определяется из соотношения:

где:

А – энергетический потенциал оптического интерфейса:

A=Pпер.макс.-Рпр.мин.=-4-(-32)=28 дБ.

Э – энергетический запас на старение передатчика и приёмника и восстановление повреждённых линий, рекомендуется:

Э=3 дБ.

αк- затухание оптического кабеля, дБ/км

αс- затухание на стыке строительных длин, дБ

Lс- строительная длина кабеля, км

км.

Число регенераторов определяется из соотношения:

Совокупная дисперсия регенерационного участка определяется соотношением:

σ=D.∆λu.Lp

где:

∆λu=0,5.∆λ0,5

∆λ0,5- среднеквадратическая ширина спектра источника излучения на уровне 0,5 от максимальной мощности, что соответствует обозначению –3 дБм от максимального уровня.

Для интерфейса S-4.1 приведено значение на уровне –3 дБм это 2,1 нм.

∆λu=0,5.∆λ0,5=0,5.2,1=1,05 нм.

σ=D.∆λu.Lp=3.1,05.48,07=151,44 пс.

Необходимо проверить совокупную дисперсию для регенерационного участка. Она должна быть меньше приведённой в таблице приложения для интерфейса.

По данным таблицы максимальная хроматическая дисперсия составляет 90 пс/нм, т. е. условие не выполняется: 3.48,07 = 144,21 пс/нм что больше 90 пс/нм.

Производим пересчет длины регенерационного участка, чтобы совокупная дисперсия не превышала максимальной хроматической.

LP=90/3=30

для того чтобы обеспечить запас выберем длину регенерационного участка равной 29 км.

Тогда:

3.29 = 87 пс/нм что меньше 90 пс/нм, т.е. условие выполняется.

Число регенераторов определяем из соотношения:

Допустимая вероятность ошибки одного регенератора вычисляется из норматива на ошибки для магистрального участка сети 10000 км:

Pош=10-7

Таким образом на 1 км линии:

Pош=10-12

Вероятность ошибки вычисляется из соотношения:

Минимальную длину участка регенерации определяют по нижеприведённой формуле, уменьшая в ней энергетический потенциал А на величину D.

D-динамический диапазон регенератора (D=20-26 дБ), примем D=23 дБ.

Уровень приёма Pпр на входе регенератора:

Pпр=Рпер-αк.Lp=-4-0,5.48,07=-28,04 дБ.

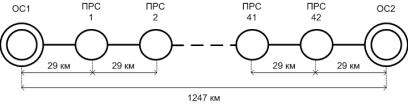

Схема размещения оконечных и промежуточных станций:

Описание: 1
