Литография и контактная фотолитография. Позитивные и негативные фоторезисторы

Литография — это процесс формирования в актиночувствительном слое, нанесенном на поверхность подложек, рельефного рисунка, повторяющего топологию полупроводниковых приборов или ИМС, и последующего переноса этого рисунка на подложки.

Актиночувствительным называется слой, который изменяет свои свойства (растворимость, химическую стойкость) под действием актиничного излучения (например, ульт

рафиолетового света или потока электронов).

Литографические процессы позволяют!

получать на поверхности окисленных полупроводниковых подложек свободные от слоя оксида области, задающие конфигурацию полупроводниковых приборов и -моментов ИМС, в которые проводится локальная диффузия примесей для создания p-n-переходов;

формировать межсоединения элементов ИМС;

создавать технологические маски из резистов, обеспечивающие избирательное маскирование при ионном легировании.

Широкое применение литографии обусловлено следующими достоинствами: высокой воспроизводимостью результатов и гибкостью технологии, что позволяет легко переходить от одной топологии структур к другой сменой шаблонов; высокой разрешающей способностью актиничных резистов; универсальностью процессов, обеспечивающей их применение для самых разнообразных целей (травления, легирования, осаждения); высокой производительностью, обусловленной групповыми методами обработки.

Процесс литографии состоит из двух основных стадий:

формирования необходимого рисунка элементов в слое актиночувствительного вещества (резиста) его эспонированием и проявлением;

травления нижележащего технологического слоя (диэлектрика, металла) через сформированную топологическую маску или непосредственного использования слоя резиста в качестве топологической маски при ионном легировании.

В качестве диэлектрических слоев обычно служат пленки диоксида SiO2 и нитрида Si3N4 кремния, а межсоединений — пленки некоторых металлов. Все пленки называют технологическим слоем.

В зависимости от длины волны используемого излучения применяют следующие методы литографии:

фотолитографию (длина волны актиничного ультрафиолетового излучения л =250 … 440 нм);

рентгенолитографию (длина волны рентгеновского излучения л =0,5 … 2 нм);

электронолитографию (поток электронов, имеющих энергию 10 - 100 КэВ или длину волны л = 0,05 нм);

ионолитографию (длина волны излучения ионов л = 0,05 … 0,1 нм).

В зависимости от способа переноса изображения методы литографии могут быть контактными и проекционными, а также непосредственной генерации всего изображения или мультипликации единичного изображения. В свою очередь, проекционные методы могут быть без изменения масштаба переносимого изображения (Ml : 1) и с уменьшением его масштаба (М 10 : 1;М 5 : 1).Классификация методов литографии приведена на рисунке 1.

В зависимости от типа используемого р е з и с та (негативный или позитивный) методы литографии по характеру переноса изображения делятся на негативные и позитивные (Рисунок 2).

Литография является прецизионным процессом, т.е. точность создаваемых рисунков элементов должна быть в пределах долей микрометра (0,3 - 0,5 мкм). Кроме того, различные методы литографии должны обеспечивать получение изображений необходимых размеров любой геометрической сложности, высокую воспроизводимость изображений в пределах полупроводниковых кристаллов и по рабочему полю подложек, а также низкий уровень дефектности слоя сформированных масок. В ином случае значительно снижается выход годных изделий.

Для выполнения этих требований необходимы:

применение машинных методов проектирования и автоматизации процессов изготовления шаблонов;

повышение воспроизведения размеров элементов, точности совмещения и использование низкодефектных методов формирования масок;

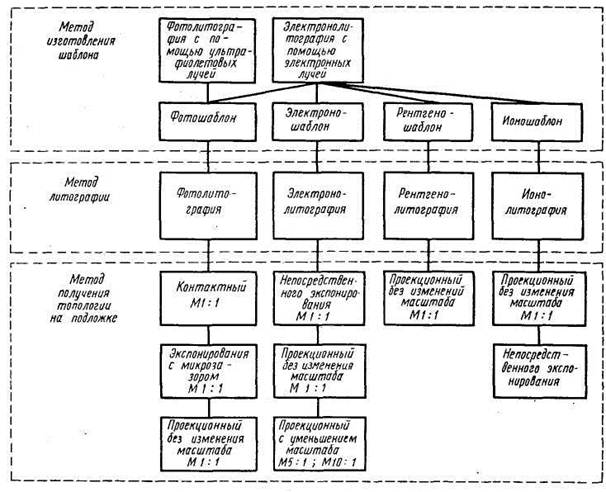

Рисунок 1. Классификация методов литографии

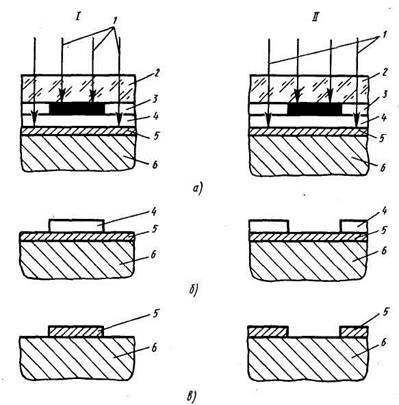

Рисунок 2. Формирование рельефа изображения элементов (а - в) при использовании негативного (7) и позитивного (II) фоторезистов: 1 - ультрафиолетовое излучение, 2, 3 - стеклянный фотошаблон и нанесенная на него маска, 4 - слой фоторезиста на кремниевой подложке, 5 — технологический слой для формирования рельефа рисунка, 6 - кремниевая подложка

внедрение оптико-механического, химического и контрольного оборудования, обеспечивающего создание рисунков элементов с заданными точностью и разрешающей способностью;

применение новых технологических процессов генерации и переноса изображения с использованием контактных, проекционных методов фотолитографии, голографии, электроннолучевой и лазерной технологии;

разработка технологических процессов прямого получения рисунка элементов микросхем, минуя применение защитных покрытий, развитие элионных процессов.

Литографические процессы непрерывно совершенствуются: повышается их прецизионность и разрешающая способность, снижается уровень дефектности и увеличивается производительность.

2 Контактная фотолитография

Фотолитография — это сложный технологический процесс, основанный на использовании необратимых фотохимических явлений, происходящих в нанесенном на подложки слое фоторезиста при его обработке ультрафиолетовым излучением через маску (фотошаблон).

Технологический процесс фотолитографии можно разделить на три стадии:

формирование фоторезистивного слоя (обработка подложек для их очистки и повышения адгезионной способности, нанесение фоторезиста и его сушка);

формирование защитного рельефа в слое фоторезиста (совмещение, экспонирование, проявление и сушка слоя фоторезиста, т.е. его задубливание);

создание рельефного изображения на подложке (травление технологического слоя — пленки SiO2, Si3N4, металла, удаление слоя фоторезиста, контроль).

Последовательность выполнения основных операций при фотолитографии показана на рисунке 3.

Поверхность подложек предварительно очищают, чтобы обеспечить их высокую смачиваемость и адгезию фоторезиста, а также исключить посторонние включения. Затем на подложки тонким слоем наносят слой фоторезиста (светочувствительную полимерную композицию) и сушат его для удаления растворителя.

Совмещение фотошаблона с подложкой и экспонирование выполняют на одной установке. Цель операции совмещения — совпадение рисунка фотошаблона с нанесенным на предыдущей операции на подложку рисунком. Далее слой фоторезиста экспонируют — подвергают воздействию ультрафиолетового

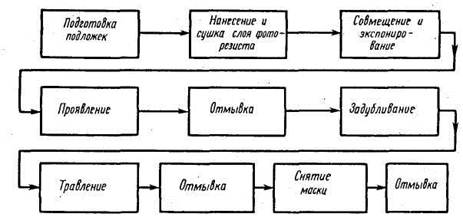

Рисунок 3. Последовательность выполнения основных операций при фотолитографии

излучения через фотошаблон. В результате этого рисунок с фотошаблона переносится на слой фоторезиста.

При проявлении слоя фоторезиста отдельные его участки вымываются и на подложке при использовании позитивного фоторезиста остаются неэкспонированные (незасвеченные) участки, а если применялся негативный фоторезист, то экспонированные. Затем слой фоторезиста термообрабатывают при повышенной температуре, т.е. задубливают, вследствие чего происходит его частичная полимеризация и повышается стойкость к травителю.
