Многовибраторная антенная решетка с рефлектором 16х4 эт

где - нормированный множитель системы синфазных излучателей;

- множитель, учитывающий влияние рефлектора;

- множитель, учитывающий влияние Земли.

(3.17) [4]

(3.18) [4]

(3.19) [4]

здесь пэ – число этажей в антенне; - расстояние между этажами; - средняя высота подвеса; - угол в вертикальной плоскости отсчитываемый от поверхности Земли.

Обычно для таких антенн высота подвеса над Землей нижнего этажа равна половине длины волны. Тогда учитывая, что запишем значение для средне высоты подвеса:

Подставив (3.17), (3.18), (3.19) в (3.16), и подставив в полученное выражение имеющиеся данные, получим

(3.20)

Для данной антенны ДН в вертикальной плоскости будет иметь вид:

- в полярной системе (Рис. 8.)

- в декартовой системе (Рис. 9.)

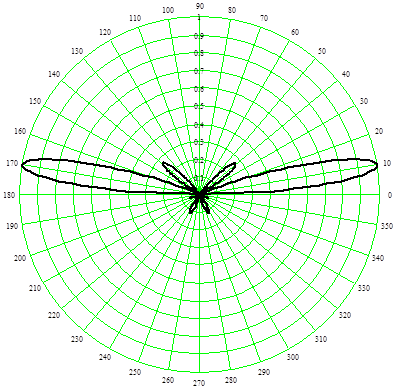

Рис. 8. нормированная ДН в вертикальной плоскости

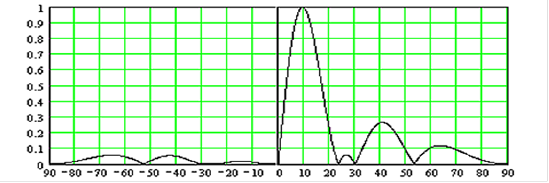

Рис. 9. нормированная ДН в вертикальной плоскости

По графику находим ширину ДН в горизонтальной плоскости 13,880

Вывод

В данном курсовом проекте была спроектирована многовибраторная синфазная антенна с активным настраиваемым рефлектором 16 х 4эт. для работы на длине волны равной 15 см. В ходе выполнения данного проекта были сделаны следующие выводы:

- с увеличением числа вибраторов сопротивление излучения антенны увеличивается, а входное сопротивление падает;

- с увеличением числа вибраторов увеличивается КНД, а также и коэффициент усиления;

- диаграмма направленности в горизонтальной плоскости зависит только от количества вибраторов в этаже. Диаграмма направленности в вертикальной плоскости зависит только от количества этажей. При чем при увеличении числа вибраторов или этажей диаграмма направленности сужается;

Данная антенна также может работать как диапазонная в диапазоне со средне длиной волны равной 15 см., за счет активности рефлектора.

- входное сопротивление антенны – 9,9 Ом;

- коэффициент направленного действия – 512;

- ширина ДН в горизонтальной плоскости – 8,640;

- ширина ДН в вертикальной плоскости – 13,880.

Список использованной литературы

1. Коротковолновые антенны/ Г. З. Айзенберг, С. П. Белоусов, Э. М. Журбенко и др; под ред Г. З. Айзенберга – 2-е перероб и доп – М: Радио и связь, 1985. – 536 с., ил.

2. Антенны и устройства СВЧ/ Н. Т. Бова, Г. Б. Резников.

3. Антенно-фидерные устройства/ Кочержевский Г. Н. : Учебник для вузов. 3-е изд., доп. и перераб. – М; Радио и связь, 1981. – 280 с., ил.

4. Распространение радиоволн и антенно-фидерные устройства/ Чернышев В.П., Шейнман Д.И. – М: Связь 1972. – 408 с., ил.
