Полупроводниковые преобразователи

приведенное напряжение на нагрузке;

приведенное сопротивление нагрузки.

Величиной намагничивающего тока можно пренебречь, так как она мала по сравнению с током первичной обмотки трансформатора в нагрузочном режиме ght=20 src="images/referats/11152/image039.png">, тогда .

Подставим уравнение (10.7) в уравнение (10.3).

Получим

. (10.8)

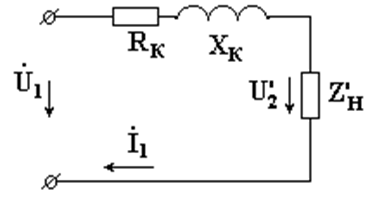

Уравнению (10.8) соответствует упрощенная схема замещения трансформатора, изображенная на рис. 10.6.

Рис. 10.6

активное сопротивление короткого замыкания трансформатора,

индуктивное сопротивление короткого замыкания.

Параметры упрощенной схемы замещения определяются из опыта короткого замыкания. Для этого собирается схема рис. 10.7.

Рис. 10.7

Зажимы вторичной обмотки замыкаются накоротко. Измеряют напряжение, ток и мощность: U1k, I1k, Pk. Опыт короткого замыкания осуществляется при пониженном напряжении на первичной обмотке. Затем вычисляют

.

где ZK - полное сопротивление короткого замыкания.

Рис. 10.8

На рис. 10.8 изображена векторная диаграмма трансформатора, соответствующая упрощенной схеме замещения. Нагрузкой трансформатора является активное сопротивление RH.

Вектор тока совмещен с вещественной осью комплексной плоскости.

Вектор напряжения на сопротивлении нагрузки совпадает с вектором тока по направлению. Вектор напряжения на индуктивном сопротивлении перпендикулярен, а вектор напряжения параллелен вектору тока. Вектор напряжения на входе трансформатора равен сумме трех векторов напряжения.

Упрощенная схема используется для расчета цепей, содержащих трансформаторы.

Специальные типы трансформаторов

Наиболее часто в электротехнических установках используются следующие специальные типы трансформаторов: автотрансформаторы, многообмоточные и трехфазные трансформаторы.

Автотрансформатором называется такой трансформатор, у которого имеется только одна обмотка, часть которой принадлежит одновременно вторичной и первичной цепям. Схема однофазного трансформатора изображена на рис. 10.9.

Рис. 10.9

Режим холостого хода автотрансформатора, когда I2 = 0, ничем не отличается от режима холостого хода обычного трансформатора.

Подводимое к трансформатору напряжение U1 = UAB равномерно распределяется между витками первичной обмотки.

Вторичное напряжение

где коэффициент трансформации.

Автотрансформаторы выгодно использовать в тех случаях, когда коэффициент трансформации близок к единице.

Многообмоточные (одна первичная и несколько вторичных) трансформаторы используются в радиотехнических схемах для получения нескольких напряжений.

В режиме холостого хода работа таких трансформаторов не отличается от двухобмоточных.

В трехфазной сети переменного тока преобразование напряжений осуществляется с помощью трехфазного трансформатора с общим для трех фаз сердечником. В трехфазном трансформаторе с общим магнитопроводом магнитный поток любой из фаз может замыкаться через стержни, на которых расположены обмотки двух других фаз. Затраты стали на трехфазный трансформатор значительно меньше, чем на три однофазных трансформатора.

Статические преобразователи эл. энергии: трансформаторы. Назначение, классификация, виды, конструкция

Трансформатор

Статическое (не имеющее подвижных частей) устройство для преобразования переменного напряжения по величине. В основе действия трансформатора лежит явление электромагнитной индукции. Трансформатор состоит из одной первичной обмотки (ПО), одной или нескольких вторичных обмоток (ВО) и ферромагнитного сердечника (магнитопровода), обычно замкнутой формы. Все обмотки расположены на магнитопроводе и индуктивно связаны между собой. Иногда вторичной обмоткой служит часть ПО (или наоборот); такие трансформаторы называются автотрансформаторами. Концы ПО (вход трансформатора) подключают к источнику переменного напряжения, а концы ВО (его выход) - к потребителям. Переменный ток в ПО приводит к появлению в магнитопроводе переменного магнитного потока. В реальных трансформаторах часть магнитного потока замыкается вне магнитопровода, образуя так называемые потоки рассеяния; однако в высококачественные трансформаторы потоки рассеяния малы по сравнению с основным потоком (потоком в магнитопроводе).

Основной поток Ф0 создаёт в ПО и ВО эдс e1 и e2: e1= - w1 dФ0/dt и e1= - w1dФ0/dt, где w1 и w2 - числа витков в соответствующих обмотках. Отношение e1/e2 = w1/w2 = k называют коэффициентом трансформации. Напряжения, токи и эдс в обмотках (без учёта эдс, наводимых потоками рассеяния) связаны соотношениями:

u1 + e1 = ir1 и u2 + i2r2 = e2,

где r1 и r2, u1 и u2, i1 и i2 - активные сопротивления обмоток, напряжения и токи в них. Если напряжение u1, приложенное к ПО, синусоидальное, то магнитный поток Ф0 и эдс e1 и e2 будут также синусоидальными, поэтому при анализе работы Т. э. удобно рассматривать действующие значения эдс E1 и E2, напряжений U1 и U2 и токов I1 и I2. В случае режима холостого хода (ВО разомкнута), пренебрегая активным сопротивлением в ПО и учитывая, что I2 = 0, имеем U1 + E1 = 0 и U2= E2, то есть (без учёта знака).

Основной магнитный поток в режиме холостого хода создаётся относительно малым намагничивающим током (током холостого хода I0) в ПО. Если трансформатор нагружен (ВО подключена к нагрузке и по ней протекает ток), магнитодвижущая сила ВО (произведение I2w2) компенсируется соответствующим увеличением магнитодвижущей силы ПО (I1w1-I0w1) и величина основного магнитного потока остаётся практически такой же, как и в режиме холостого хода (то есть сохраняется условие U1 + E1 = 0). Отсюда, пренебрегая током холостого хода, имеем: I1w1 = I2w2.
