Определим ЭДС, индуктированную в первичной обмотке трансформатора основным магнитным потоком.

.

Основной магнитный поток изменяется по синусоидальному закону

,

где Фm - максимальное или амплитудное значение основного магнит-ного потока;

ω = 2

πf - угловая частота;

f - частота переменного напряжения.

Мгновенное значение ЭДС

.

Максимальное значение

.

Действующее значение ЭДС в первичной обмотке

.

Для вторичной обмотки можно получить аналогичную формулу

.

Электродвижущие силы E1 и E2, индуктированные в обмотках трансформатора основным магнитным потоком, называются трансформаторными ЭДС. Трансформаторные ЭДС отстают по фазе от основного магнитного потока на 90°.

Магнитный поток рассеяния индуктирует в первичной обмотке ЭДС рассеяния

,

где L1s - индуктивность рассеяния в первичной обмотке.

Запишем уравнение по второму закону Кирхгофа для первичной обмотки

, AAAAAAAAAAAAAAAAAAAAAAAAAAA

откуда

. (10.1)

Напряжение на первичной катушке имеет три слагаемых: падение напряжения, напряжение, уравновешивающее трансформаторную ЭДС, напряжение, уравновешивающее ЭДС рассеяния.

Запишем уравнение (10.1) в комплексной форме

. (10.2)

где индуктивное сопротивление рассеяния первичной обмотки.

На рис. 10.4 изображена векторная диаграмма трансформатора, работающего в режиме холостого хода.

Векторы трансформаторных ЭДС и отстают на 90° от вектора основного магнитного потока . Вектор напряжения параллелен вектору тока , а вектор опережает вектор тока на 90°. Вектор напряжения на зажимах первичной обмотки трансформатора равен геометрической сумме векторов - , , Рис. 10.4 .

Рис. 10.5

На рис. 10.5 изображена схема замещения трансформатора, соответствующая уравнению (10.2).

XЭ - индуктивное сопротивление, пропорциональное реактивной мощности, затрачиваемой на создание основного магнитного потока.

В режиме холостого хода .

Коэффициент трансформации .

Коэффициент трансформации экспериментально определяется из опыта холостого хода.

Работа трансформатора под нагрузкой

Если к первичной обмотке трансформатора подключить напряжение U1, а вторичную обмотку соединить с нагрузкой, в обмотках появятся токи I1 и I2. Эти токи создадут магнитные потоки Ф1 и Ф2, направленные навстречу друг другу. Суммарный магнитный поток в магнитопроводе уменьшается. Вследствие этого индуктированные суммарным потоком ЭДС E1 и E2 уменьшаются. Действующее значение напряжения U1 остается неизменным. Уменьшение E1, согласно (10.2), вызывает увеличение тока токи I1. При увеличении тока I1 поток Ф1 увеличивается ровно настолько, чтобы скомпенсировать размагничивающее действие потока Ф2. Вновь восстанавливается равновесие при практически прежнем значении суммарного потока.

В нагруженном трансформаторе, кроме основного магнитного потока, имеются потоки рассеяния Ф1S и Ф2S, замыкающиеся частично по воздуху. Эти потоки индуктируют в первичной и вторичной обмотках ЭДС рассеяния.

, ,

где X2S - индуктивное сопротивление рассеяния вторичной обмотки.

Для первичной обмотки можно записать уравнение

. (10.3)

Для вторичной обмотки

, (10.4)

где R2 - активное сопротивление вторичной обмотки;

ZН - сопротивление нагрузки.

Основной магнитный поток трансформатора есть результат совместного действия магнитодвижущих сил первичной и вторичной обмоток.

.

Трансформаторная ЭДС E1, пропорциональная основному магнитному потоку, приблизительно равна напряжению на первичной катушке U1. Действующее значение напряжения постоянно. Поэтому основной магнитный поток трансформатора остается неизменным при изменении сопротивления нагрузки от нуля до бесконечности.

Если , то и сумма магнитодвижущих сил трансформатора

. (10.5)

Уравнение (10.5) называется уравнением равновесия магнитодвижущих сил.

Уравнения (10.3), (10.4), (10.5) называются основными уравнениями трансформатора.

Из уравнения (10.5) получим формулу

. (10.6)

Согласно формуле (10.6), ток в первичной обмотке складывается из тока холостого хода, или намагничивающего тока, и тока, компенсирующего размагничивающее действие вторичной обмотки.

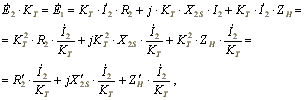

Умножим левую и правую части уравнения (10.4) на коэффициент трансформации KT

. (10.7)

где приведенное активное сопротивление вторичной обмотки;

приведенное индуктивное сопротивление вторичной обмотки;
