Расчет связного передатчика 27,2 МГц

Удельные тепловые потери в феррите:

Мощность потерь в феррите:

4.2 Расчет колебательного контура

Для определения номиналов элементов (С23, L3) колебательного контура пересчитаем сопротивление антенны в контур следующим образом:

width=387 height=142 src="images/referats/11122/image034.png">

Рис. 2 Пересчёт сопротивления антенны в контур

Сопротивление на зажимах контура равно 4Rк, добротность контура из конструктивных соображений примем равной 100.

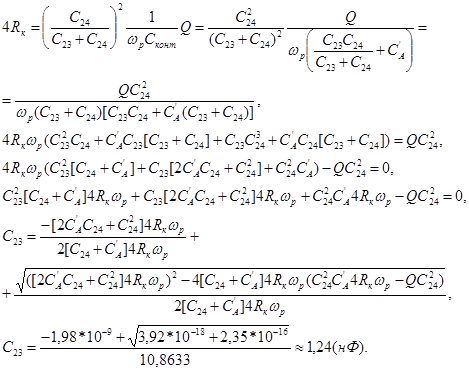

Общая емкость контура равна:

Коэффициент включения равен:

Характеристическое сопротивление контура в резонансе:

Далее находим индуктивность контура:

Приведем конструктивный расчет индуктивности L3:

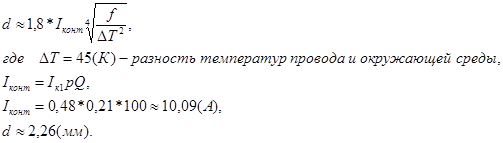

- диаметр провода катушки:

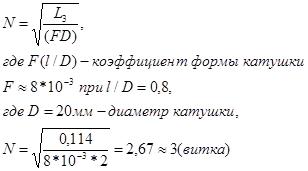

- число витков:

- электрическая прочность катушки:

а) напряжение между соседними витками:

Uв = 2Uк/N

Uв = 2*10,32/3 » 6,9 (В).

b) напряженность поля между витками:

E = Uв/(g - d),

E = 6,9/(1,5*2,26- 2,26) » 6,1 (В/мм) < Eдоп = 250 - 300 (В/мм).

Библиографический список

1. ГЕНЕРИРОВАНИЕ И ФОРМИРОВАНИЕ РАДИОСИГНАЛОВ: Методические указания к курсовому проектированию по дисциплине “Устройства генерирования и формирования радиосигналов” /Л.И. Булатов, Б.В. Гусев. Екатеринбург: Изд-во УГТУ, 1998.

2. "Проектирование радиопередатчиков": Учеб. пособие для вузов/В.В. Шахгильдян, М.С. Шумилин, В.Б. Козырев и др.; Под ред. В.В. Шахгильдяна. - 4 -е изд., перераб. И доп. - М.: Радио и связь, 2000. -656 с.: ил.

3. РАСЧЕТ И ПРОЕКТИРОВАНИЕ РАДИОПЕРЕДАЮЩИХ УСТРОЙСТВ: Методические указания к курсовому проектированию по дисциплине “Устройства формирования сигналов” /Л.И. Булатов, Б.В. Гусев. Екатеринбург: Изд-во УГТУ, 1997. 31 с.

4. М.С. Шумилин, В.Б. Козырев, В.А. Власов Проектирование транзисторных каскадов передатчиков. Учеб. пособие для техникумов. М.: Радио и связь, 1987. - 320 с.: ил.
