Содержание

Реферат

1. Разработка структурной схемы передатчика

2. Общие сведения об автогенераторах

2.1. Расчет задающего автогенератора

3. Расчет умножителя частоты

4. Расчет усилителя мощности

Приложение 1

Приложение 2

Приложение 3

Заключение

Список литературы

Реферат

Целью данной работы является ознаком

ление со схемотехникой основных блоков радиопередающего устройства, с принципами их работы и методиками их расчета. В качестве изучаемого устройства взят передатчик радиолокационного маяка. Хотя схемы радиолокационных маяков постоянно совершенствуются, состав и расчёты основных блоков в них практически не изменился, изменилась только элементная база и новые схемотехнические решения построения этих блоков. Диапазон частот радиомаяков различен, существуют системы, использующие частоты, на которых работают штатные радиолокационные станции слежения и сопровождения. В данной работе мы рассмотрим структуру спасательного радиомаяка.

1. Разработка структурной схемы радиомаяка.

Передатчик радиомаяка излучает в пространство модулированные колебания с частотой 210МГц и мощностью28Вт. В передатчике осуществляется генерация заданной частоты и усиление.

Передатчик содержит следующие крупные узлы:

- кварцевый автогенератор с частотой кварца fкв

- умножитель частоты с коэффициентом умножения равным 3

- тракт усиления мощности рабочей частоты, осуществляющей

получение заданной мощности передатчика.

Задающий кварцевый генератор построен по схеме емкостной трехточки. Кварцевый резонатор включен между коллектором и базой коллектора.

Такая схема имеет ряд преимуществ:

1. обеспечивается высокая стабильность частоты

2. генератор имеет меньшую склонность к паразитной генерации на

частоте выше рабочей

3. схема построена без катушек индуктивности

4. частоту генератора можно менять в широком диапазоне путем смены

только кварцевого резонатора

Умножители частоты применяются в радиопередатчиках главным образом для переноса спектра стабилизированных кварцем низкочастотных колебаний в более высокий частотный диапазон. Кроме того, умножители частоты используются для углубления частотной и фазовой модуляции. Как правило, частота умножается в целое число раз (n), называемое кратностью умножения. В качестве нелинейного элемента используется варактор.

В передатчике использован импульсный модулятор.

Назначение тракта усиления состоит в повышении мощности колебания полученного от задающего генератора.

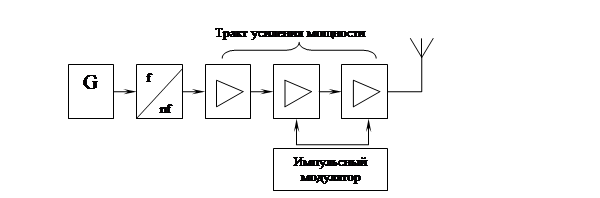

Рис.1.1 Структурная схема радиомаяка

2. Общие сведения об автогенераторах

Автогенератор- это источник электромагнитных колебаний, колебания в котором

возбуждаются самопроизвольно без внешнего воздействия. Поэтому автогенераторы, в отличие от генераторов с внешним возбуждением (усилители мощности), часто называют генераторами с самовозбуждением.

В радиопередатчиках автогенераторы применяются в основном в качестве каскадов, задающих несущую частоту колебаний. Такие генераторы входят в состав возбудителя передатчика и называются задающими. Главное требование, предъявляемое к ним, - высокая стабильность частоты

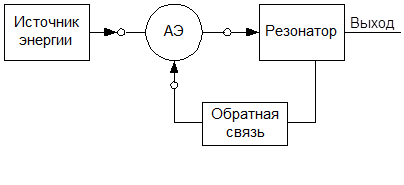

Автогенератор.

Схема структурная.

Рис.2.1

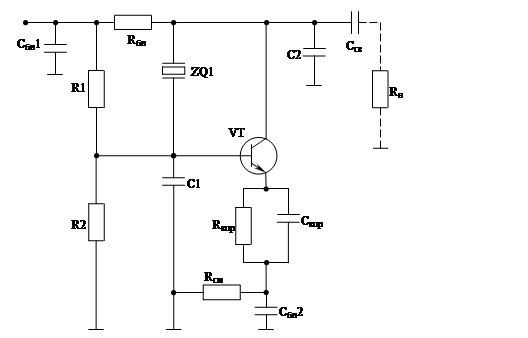

Рис.2.2 Принципиальная схема задающего генератора

2.1 Расчет задающего генератора

В качестве задающего генератора используем транзисторный АГ с кварцевой стабилизацией частоты (рис.1.2), работающий на частоте МГц.

2.2 Выбираем транзистор малой мощности КТ324А с граничной частотой =800 МГц.

Его паспортные данные сведены в Табл.1.1

Табл.1.1

,МГц

,пФ

,пФ

В

,пс

А/В

Вт

800

2.5

2.5

0.7

10

0.02

180

0.01

20

0.015



2.3 Вычисляем граничные частоты, используя формулы:

= 40 МГц

= 840 МГц

2.4Расчет цепей коррекции.

Вычисляем граничную частоту:

= 40 МГц

Находим время жизни неосновных носителей в эмиттере:

= 2.16*с

Определяем активную часть коллекторной емкости
