Современные виды электросвязи

Рис. 3.3 Спектральный состав речевого сигнала

В процессе прохождения воздушного потока из легких через голосовые связки и полости рта и носа образуются звуки речи, причем мощность гармоник частоты основного тона меняется (кривая 2 на Рис. 3.3). Области повышенной мощности гармоник частоты основного тона называются формантами (см. Рис. 3.3). Различные звуки речи содержат от двух до четырех ф

ормант. Высокое качество передачи телефонного сигнала характеризуется уровнем громкости, разборчивостью, естественным звучанием голоса, низким уровнем помех. Эти факторы определяют требования к телефонным каналам.

Основными параметрами телефонного сигнала являются:

­ мощность телефонного сигнала PТЛФ. Согласно данным МСЭ-Т средняя мощность телефонного сигнала в точке с нулевым измерительным уровнем на интервале активности составляет 88 мкВт. С учетом коэффициента активности (0,25) средняя мощность телефонного сигнала PСР равна 22 мкВт. Кроме речевых сигналов в канал связи могут поступать сигналы управления, набора номера и пр. С учетом этих сигналов среднюю мощность телефонного сигнала принимают равной 32 мкВт, т.е. средний уровень телефонного сигнала составляет pСР = 10 lg (32 мкВт/1мВт) = - 15 дБм0;

­ коэффициент активности телефонного сообщения, т.е. отношение времени, в течение которого мощность сигнала на выходе канала превышает заданное пороговое значение, к общему времени занятия канала для разговора. При разговоре каждый из собеседников говорит приблизительно 50% времени. Кроме того, отдельные слова, фразы отделяются паузами. Поэтому коэффициент активности составляет 0,25 0,35.

­ динамический диапазон определяется выраженным в децибелах отношением максимальной и минимальной мощности сигнала

(дБ)

Динамический диапазон телефонного сигнала составляет DС=35 .40 дБ;

­ пик-фактор сигнала

,

который составляет 14 дБ. При этом максимальная мощность, вероятность превышения которой исчезающе мала, равна 2220 мкВт (+3,5 дБм0);

­ энергетический спектр речевого сигнала - область частот, в которой сосредоточена основная энергия сигнала (Рис. 3.4)

,

где - спектральная плотность среднего квадрата звукового давления; - порог слышимости (минимальное звуковое давление, которое начинает ощущаться человеком с нормальным слухом на частотах 600 800 Гц); f = 1 Гц. Из Рис.3.4 следует, что речь представляет собой широкополосный процесс, частотный спектр которого простирается от 50 100 Гц до 8000 10000 Гц. Установлено, однако, что качество речи получается вполне удовлетворительным при ограничении спектра частотами 300 3400 Гц. Эти частоты приняты МСЭ-Т в качестве границ эффективного спектра речи. При указанной полосе частот слоговая разборчивость составляет около 90%, разборчивость фраз - более 99% и сохраняется удовлетворительная натуральность звучания.

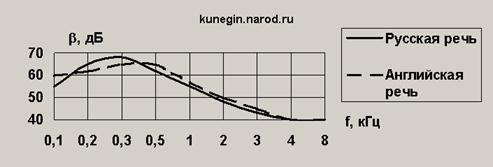

Рис. 3.4 Энергетический спектр речевого сигнала

Сигналы звукового вещания. Источником звука при передаче программ вещания обычно являются музыкальные инструменты или голос человека.

Динамический диапазон вещательной передачи следующий: речь диктора 25 35 дБ, художественное чтение 40 50 дБ, вокальные и инструментальные ансамбли 45 55 дБ, симфонический оркестр до 65 дБ. При определении динамического диапазона максимальным считается уровень, вероятность превышения которого равна 2%, а минимальным - 98%.

Средняя мощность сигнала вещания существенно зависит от интервала усреднения. В точке с нулевым измерительным уровнем средняя мощность составляет 923 мкВт при усреднении за час, 2230 мкВт - за минуту и 4500 мкВт - за секунду. Максимальная мощность сигнала вещания в точке с нулевым измерительным уровнем составляет 8000 мкВт.

Частотный спектр сигнала вещания расположен в полосе частот 15 20000 Гц. При передаче как телефонного сигнала, так и сигналов вещания полоса частот ограничивается. Для достаточно высокого качества (каналы вещания первого класса) эффективная полоса частот должна составлять 0,05 10 кГц, для безукоризненного воспроизведения программ (каналы высшего класса) 0,03 .15 кГц.

Факсимильный сигнал формируется методом построчный развертки. Частотный спектр первичного факсимильного сигнала определяется характером передаваемого изображения, скоростью развертки и размерами сканирующего пятна. Для параметров факсимильных аппаратов, рекомендованных МСЭ-Т, верхняя частота сигнала может составлять 732, 1100 и 1465 Гц. Динамический диапазон сигнала составляет около 25 дБ, пик-фактор равен 4,5 дБ при 16 градациях яркости.

Телевизионный сигнал также формируется методом развертки. Анализ показывает, что энергетический спектр телевизионного сигнала сосредоточен в полосе частот 0 6 МГц. Динамический диапазон DС 40 дБ, пик-фактор 4,8 дБ.

Основным параметром дискретного сигнала с точки зрения его передачи является требуемая скорость передачи (бит/с).

Аналогичные параметры определяются и для каналов связи. Параметры каналов связи должны быть не меньше соответствующих параметров сигналов.

Свести параметры аналоговых сигналов к единому параметру (скорости передачи) позволяет преобразование этих сигналов в цифровые (см. подраздел 8.2 "Цифровая обработка аналоговых сигналов").

Система электросвязи - совокупность технических средств и среды распространения, обеспечивающая передачу сообщений. Обобщенная структурная схема систем электросвязи показана на Рис. 3.5.

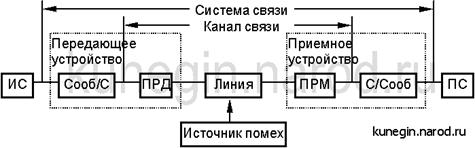

Рис. 3.5 Обобщенная структурная схема систем электросвязи

Сообщение при помощи преобразователя сообщение-сигнал преобразуется в первичный электрический сигнал. Первичные сигналы не всегда удобно (а иногда невозможно) непосредственно передавать по линии связи. Поэтому первичные сигналы при помощи передатчика ПРД преобразуются в так называемые вторичные сигналы, характеристики которых хорошо согласуются с характеристиками линии связи.

Канал связи - совокупность технических устройств (преобразователей) и среды распространения, обеспечивающих передачу сигналов на расстояние.

Каналы и системы связи, использующие искусственную среду распространения (металлические провода, оптическое волокно), называются проводными, а каналы и системы связи, в которых сигналы передаются через открытое пространство - радиоканалами и радиосистемами.

Условная классификация современных видов электросвязи показана на Рис. 3.6. Все виды электросвязи по типу передаваемых сообщений могут быть разделены на предназначенные для передачи звуковых сообщений, оптических сообщений в виде подвижных изображений, оптических сообщений в виде неподвижных изображений и сообщений между ЭВМ. В зависимости от назначения сообщений виды электросвязи могут быть разделены на предназначенные для передачи сообщений индивидуального и массового характера.
