Расчет двигателя

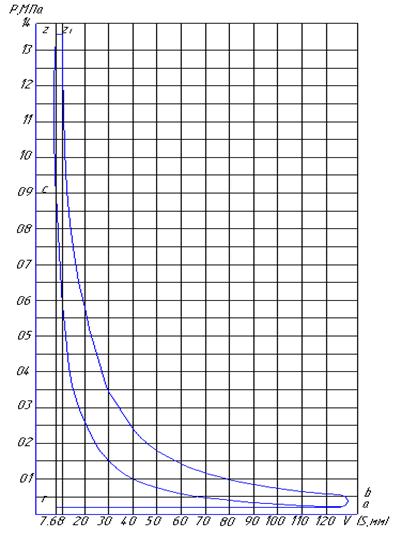

Рис 3.1 Индикаторная диаграмма

3. Построение внешней скоростной характеристики двигателя

Внешняя скоростная характеристика строится для двигателей, используемых в качестве энергетической установки автотранспортных средств.

Внешняя скоростная характеристика дизельного двигателя представлена в Приложении 2. В основ

у определения энергетических и экономических показателей двигателя положены следующие эмпирические зависимости, предложенные С.Г. Лейдерманом:

Численные значения коэффициентов в уравнениях приведены в табл. 6

Таблица 6

Коэффициенты для построения скоростной характеристики

Задаемся частотой вращения из расчета, чтобы отношение было кратным 0,1 т.е. =0,2; 0,3; 0,4…1,0; - для дизелей и бензиновых двигателей средней и большой мощностей.

Для дизеля строится регуляторная ветвь скоростной характеристики из условия, что на этом участке мощность, момент и часовой расход топлива изменяются по линейному закону. При работе на регуляторе частота вращения изменяется от до (максимальной частоты вращения на холостом ходу)

= ( 1+0,08 )×2300 = 2484об/мин

где d- коэффициент неравномерности регулятора, принимается в пределах 0,07…0,08.

Часовой расход топлива ВТ.х на регуляторной ветви определяется из соотношения:

ВТ.х =(0,25…0,30)ВТ.мах = ( 0,25 ÷ 0,30 ) × 49,2 = 14,76 кг/ч

Вращающий момент и часовой расход топлива подсчитываются по формулам:

, кНм,

где - частота вращения коленчатого вала в , -мощность в кВт;

.

Все расчетные данные заносятся в табл. 7

Таблица 7 Показатели двигателя для построения скоростной характеристики

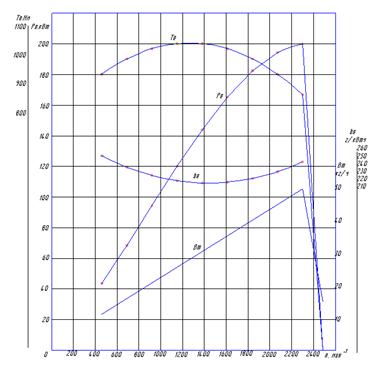

Рис 4.1. Внешне скоростная характеристика двигателя

4. КИНЕМАТИЧЕСКИЙ РАСЧЕТ ДВИГАТЕЛЯ

Конечной целью кинематического расчета двигателя является определение ускорения поршня.

Основными геометрическими параметрами, определяющими законы движения элементов КШМ, являются: r – радиус кривошипа коленчатого вала (r=59,5 мм), lш – длина шатуна (lш =228,8мм). Параметр l = r/ lш является критерием кинематического подобия КШМ. Для двигателя l = r/ lш =0,26. Порядок кинематического расчета двигателя следующий.
