Расчет двигателя

в). Определяем и строим суммарную силу (рис.2), действующую на поршень.

где численные значения суммарного давленияберутся из диаграммы, представленной Приложении 3.

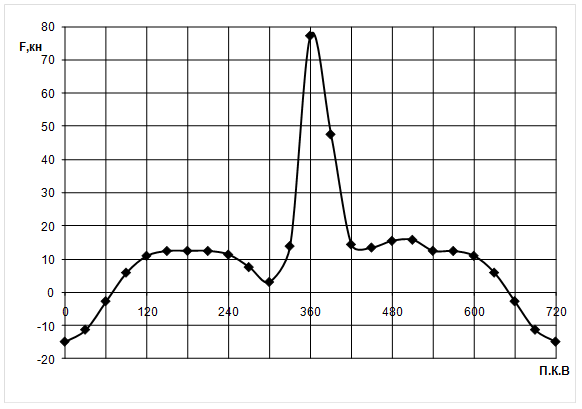

Рис. 2. Диаграмма

суммарной силы

г). Определяем силы FN ; Fs ; Fк и Ft с интервалом 30о, оформляем их значения в табличной форме и строим развернутые диаграммы сил, действующих в КШМ двигателя (рис.3.)

Боковая сила, прижимающая поршень к цилиндру:

FN = Få× tgb.

Сила, действующая вдоль шатуна:

Fs=Få /cosb.

Сила, направленная по радиусу кривошипа:

Тангенциальная сила, создающая вращающий момент на коленчатом валу:

Результаты расчета сводятся в табл. 10.

Таблица 10 Расчет сил, действующих в КШМ двигателя

	∑FкН	FN,кН	Fs,кН	Fk,кН	Ft,кН
0	-14,946865	0	-14,94686502	-14,94686502	0
30	-11,3286973	-1,370772376	-11,24994769	-9,130930044	-6,853861881
60	-2,74808038	-0,579844961	-2,688924055	-0,871141482	-2,671134133
90	5,887014359	1,442318518	5,715547921	-1,442318518	5,887014359
120	10,95841921	2,312226453	10,72252369	-7,484600319	8,328398598
150	12,41165636	1,50181042	12,32537871	-11,49319379	4,902604263
180	12,46613416	0	12,46613416	-12,46613416	0
210	12,42277275	-1,503155502	12,33641782	-11,50348756	-4,906995235
240	11,32525991	-2,389629842	11,08146762	-7,73515252	-8,607197533
270	7,543355724	-1,848122152	7,323646334	-1,848122152	-7,543355724
300	3,065788971	-0,646881473	2,999793514	0,971855104	-2,97994688
330	13,87214747	-1,678529844	13,77571745	11,18095086	-8,392649219
360	77,38582879	0	77,38582879	77,38582879	0
390	47,62149233	5,762200572	47,29045912	38,38292282	28,81100286
420	14,39338529	3,037004295	14,08354725	4,562703136	13,9903705
450	13,45727254	3,297031773	13,06531315	-3,297031773	13,45727254
480	15,47167152	3,26452269	15,13862184	-10,56715165	11,75847035
510	15,7910374	1,910715526	15,68126852	-14,62250063	6,237459773
540	12,46613416	0	12,46613416	-12,46613416	0
570	12,41165636	-1,50181042	12,32537871	-11,49319379	-4,902604263
600	10,95841921	-2,312226453	10,72252369	-7,484600319	-8,328398598
630	5,887014359	-1,442318518	5,715547921	-1,442318518	-5,887014359
660	-2,74808038	0,579844961	-2,688924055	-0,871141482	2,671134133
690	-11,3286973	1,370772376	-11,24994769	-9,130930044	6,853861881
720	-14,946865	0	-14,94686502	-14,94686502	0
