Виды смазочных систем

Для обеспечения работоспособности двигателей последние должны быть оборудованы устройствами для хранения масла, подвода его к трущимся поверхностям, очистки масла от загрязняющих веществ, охлаждения, а также контроля смазывания и состояния масла. Совокупность всех этих устройств образует смазочную систему двигателя. Основное ее назначение — уменьшение потерь на трение, износа трущихся поверхн

остей и отвода от них теплоты.

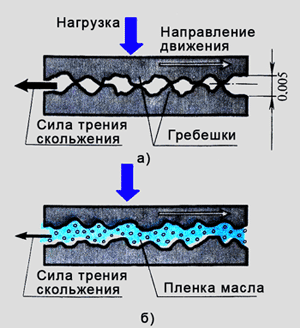

а) сухое трение; б) жидкостное трение

Сухое трение вызывает повышенный нагрев деталей и ускоряет их износ. Чтобы уменьшить силу трения и одновременно охладить детали, между их трущимися поверхностями вводят слой масла. Жидкостное трение в десятки раз меньше, чем сухое. При жидкостном трении износ деталей во много раз меньше.

В зависимости от способа организации подвода масла к трущимся поверхностям смазочные системы делят на системы с разбрызгиванием масла, принудительные и комбинированные.

Смазочная система с разбрызгиванием масла применяется в простейших двигателях, имеющих, как правило, в качестве подшипников коленчатого и распределительного валов подшипники качения. В этом случае смазочное масло заливается в картер двигателя до уровня, при котором специальный выступ-черпак на шатуне или крышке шатунного подшипника погружается в масло при нахождении поршня вблизи НМТ.

Образующиеся при этом мелкие брызги масла (масляный туман) разносятся картерными газами по всему объему картера и, оседая на рабочих поверхностях цилиндров, подшипников качения, поршневых пальцев и толкателей газораспределительного механизма, смазывают их; стекая с них, масло уносит теплоту. В таких двигателях коромысла клапанного механизма, регуляторы частоты вращения и другие агрегаты смазываются из отдельных масленок консистентным смазочным материалом или жидким маслом, заливае­мым в соответствующие полости.

Если в двигателе используются в качестве шатунных подшипники скольжения, то в крышке около черпака и вкладыше подшипника сверлят отверстие, через которое при ударе черпака о поверхность масла последнее нагнетается в подшипник.

Иногда двигатели снабжают простейшим шестеренным насосом, подающим масло в специальные лотки под шатунами. Это уменьшает затраты энергии на излишний барботаж масла при высоком уровне сразу после заливки и повышает надежность двигателя, так как интенсивность смазывания не зависит от запаса масла в картере.

В карбюраторных двухтактных двигателях с кривошипно-камерной схемой газообмена масло добавляют в топливо в пропорции 1:40—1:50; при заполнении картера топливовоздушной карбюрированной смесью масляный туман осаждается на трущихся поверхностях и смазывает их.

Принудительную смазочную систему (смазка под давлением) применяют в форсированных двигателях, в которых для устранения перегрева трущихся поверхностей и масла с помощью специальных насосов создается его интенсивная циркуляция не только через подшипники коленчатого вала, но и через подшипники поршневого пальца, распределительного вала, валов передач, охладители и фильтры. Кроме того, масло подается в поршни для их охлаждения, к приводам агрегатов, в устройства для управления двигателем и его агрегатами (серводвигатели механизмов реверсирования судовых двигателей, управления лопатками направляющих аппаратов и диффузоров компрессоров и регулятора топливных насосов).

Помимо подвода масла, для охлаждения поршней через шатун с помощью телескопических или шарнирных механизмов осуществляется также орошение внутренней поверхности днища поршней из форсунок, смонтированных в картере двигателя с помощью корпуса 2 шарикового клапана 4 и винта 3. По достижении в главной масляной магистрали 5 определенного давления шарик клапана отжимается, и масло начинает поступать в форсунку 1.

Комбинированные смазочные системы позволяют упростить конструкцию двигателя, так как часть трущихся поверхностей смазывается разбрызгиваемым маслом, а под давлением оно подводится только к наиболее напряженным узлам трения, главным образом к подшипникам коленчатого и распределительного валов.

В зависимости от места хранения запаса масла, необходимого для циркуляции, принудительные смазочные системы, в свою очередь, делят на системы с мокрым картером, в которых запас масла хранится в поддоне картера или раме двигателя, и на системы с сухим картером, в которых запас масла находится в циркуляционных баках или цистернах, а поддон картера или рама двигателя являются только сборниками масла, стекающего со смазываемых поверхностей или из полостей охлаждаемых поршней, серводвигателей, передач или агрегатов.

С мокрым картером

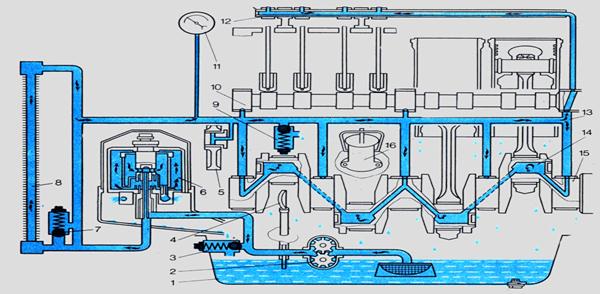

Принципиальная схема смазочной системы:

1 - масляный поддон, 2 - масляный насос, 3 - редукционный клапан масляного насоса, 4 - масломерный щуп, 5 - промежуточная шестерня, 6 - масляный фильтр, 7- редукционный (температурный) клапан, 8 - масляный радиатор, 9 - сливной клапан, 10 - распределительный вал, 11 - манометр, 12 - ось коромысел, 13 - главный масляный канал, 14 - полость шатунной шейки, 15 - коленчатый вал, 16 - масло заливная горловина

По наклонным каналам коленчатого вала масло попадает в полость 14 шатунных шеек, где дополнительно очищается и, выходя на поверхность шеек, смазывает шатунные подшипники. От первого коренного подшипника масло поступает к пальцу промежуточной шестерни 5 и втулке шестерни топливного насоса.

По каналу в одной из шеек распределительного вала масло пульсирующим потоком подается в вертикальный канал блока и по каналам в головке и наружной трубке - в пустотелую ось 12 коромысел. Через отверстия в валике коромысел масло поступает к втулкам коромысел и, стекая по штангам, смазывает толкатели и кулачки распределительного вала.

Стенки цилиндров и поршней, поршневые пальцы, распределительные шестерни смазываются разбрызгиванием. Масло, вытекающее из подшипников коленчатого вала и стекающее с клапанного механизма, разбрызгивается быстровращающимся коленчатым валом на мелкие капли, образуя масляный туман. Капельки масла, оседая на поверхности цилиндров, поршней, кулачков распределительного вала, смазывают их и стекают в поддон картера, откуда масло вновь начинает свой путь. Поршневой палец смазывается капельками масла, которые забрызгиваются в отверстие верхней головки шатуна. В двигателях, имеющих канал в стержне шатуна, поршневой палец смазывается под давлением.

Работу смазочной системы контролируют по манометру 11, показывающему давление в главной магистрали. На некоторых двигателях, кроме того, устанавливают термометр, измеряющий температуру масла в смазочной системе и датчики аварийного падения давления масла.

С сухим картером

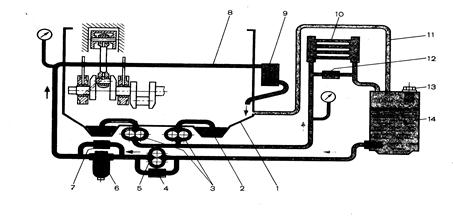

Схема смазочной системы с сухим картером:

1 — поддон картера; 2 — маслозаборник; 3 — откачивающие секции насоса; 4—редукционный клапан нагнетательной секции насоса; 5 — нагнетательная секция насоса; 6 — полнопоточный фильтр; 7 — перепускной клапан; 8 — главная масляная магистраль; 9 — сливной клапан; 10 — масляный охладитель; // — труба, соединяющая циркуляционный бак с картером; 12 — предохранительный клапан; 13 — маслозаливная горловина; 14 — циркуляционный бак
